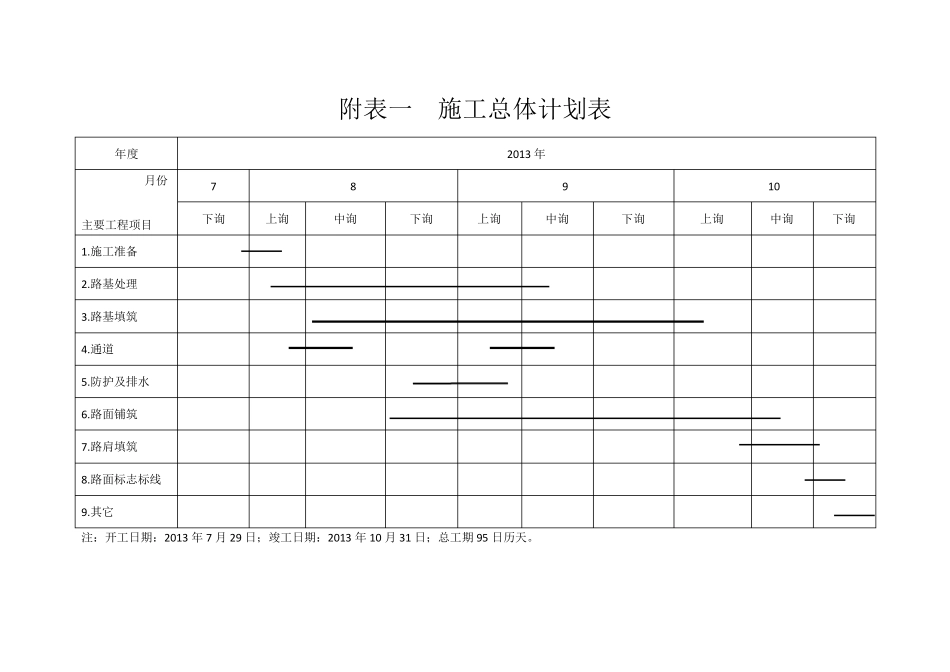

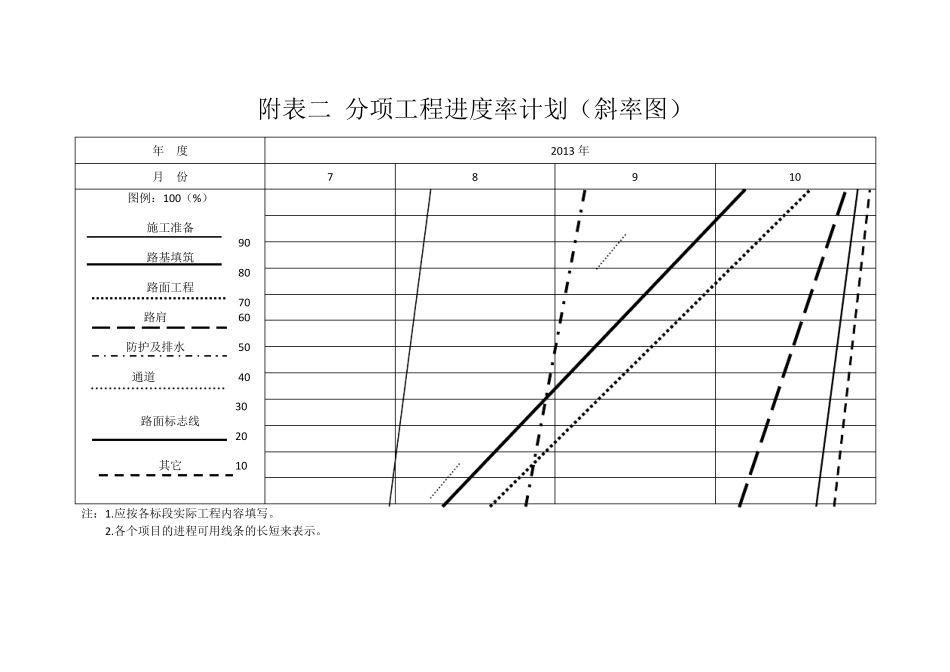

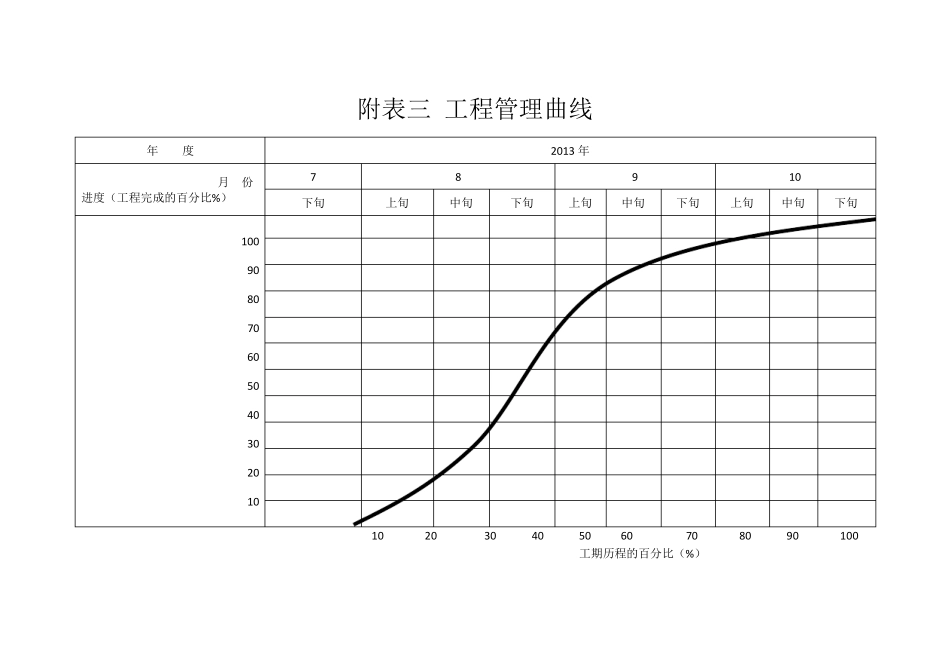

附表一 施工总体计划表 年度 2013 年 月份 主要工程项目 7 8 9 10 下询 上询 中询 下询 上询 中询 下询 上询 中询 下询 1.施工准备 2.路基处理 3.路基填筑 4.通道 5.防护及排水 6.路面铺筑 7.路肩填筑 8.路面标志标线 9.其它 注：开工日期：2013 年7 月29 日；竣工日期：2013 年10 月31 日；总工期95 日历天。 附表二 分项工程进度率计划（斜率图） 年 度 2013 年 月 份 7 8 9 10 图例：100（%） 施工准备 90 路基填筑 80 路面工程 70 路肩 60 防护及排水 50 通道 40 30 路面标志线 20 其它 10 注：1.应按各标段实际工程内容填写。 2.各个项目的进程可用线条的长短来表示。 附表三 工程管理曲线 年 度 2013 年 月 份 进度（工程完成的百分比%） 7 8 9 10 下旬 上旬 中旬 下旬 上旬 中旬 下旬 上旬 中旬 下旬 100 90 80 70 60 50 40 30 20 10 10 20 30 40 50 60 70 80 90 100 工期历程的百分比（%） 附表四 分项工程生产率和施工周期表 序号 工程项目 单位 数量 平均每生产单位规模（ 人，各种机械 台） 平均每单位生产率（数量、每周） 每生产单位平均施工时间（周） 生产单位总数（个） 1 路基处理 公里 15.2 15 人 主要机械7 台 3.04 5 1 2 路基填筑 万 m3 0.487 16 人 主要机械3 台 0.07 7 1 3 路面工程 万 m2 7.134 28 人 主要机械12 台 0.892 8 1 4 路肩 万 m2 1.79 10 人 主要机械4 台 0.895 2 1 5 防护及排水 KM 2.405 13 人 主要机械5 台 1.2 2 1 6 通道 道 4 14 人 主要机械6 台 2 2 1 7 路面标志标线 m2 1500 9 人 主要机械3 台 1500 1 1 8 其它 附表五 施工总平面图 村 道 路 施 工 队 生 活 区 项 目 经 理 部 砼、砂浆搅拌站 水 泥 库 房 堆料场 砼、砂浆搅拌站 堆料场 水 泥 库 房 s s s s v v v v v s s s v v v v v v X X X X X X X X v s s s 加工车间 设备仓库 消防器材 附表六 劳动力计划表 工种 月份 按工程施工阶段投入劳动力情况 7 月 8 月 9 月 10 月 测量员 2 2 2 2 化验员 2 2 2 2 操作工 25 25 25 25 电 工 3 3 3 3 架子工 20 20 20 20 木工 8 8 8 5 钢筋工 20 20 20 25 混凝土...
