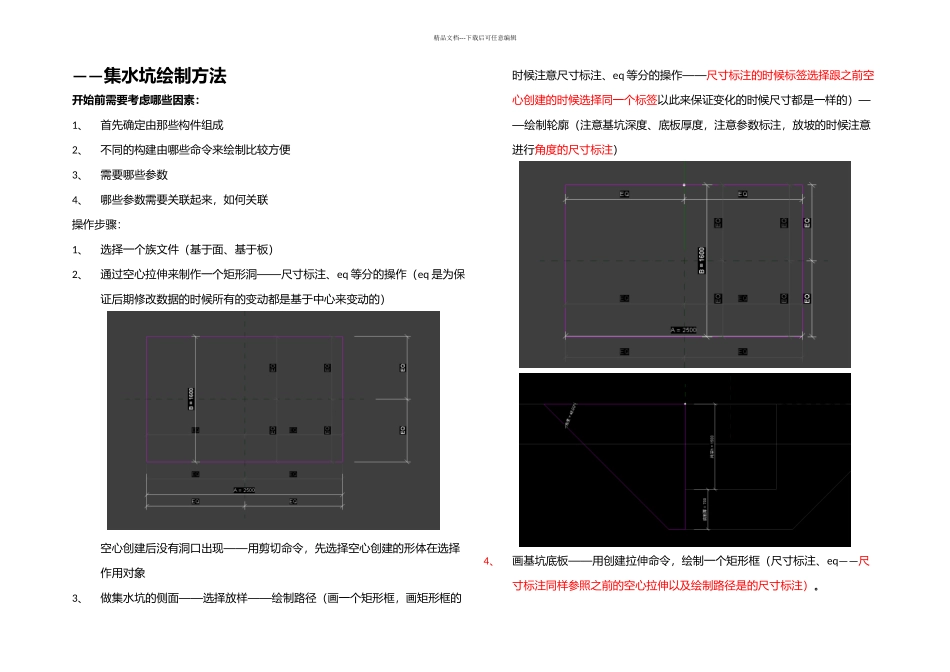

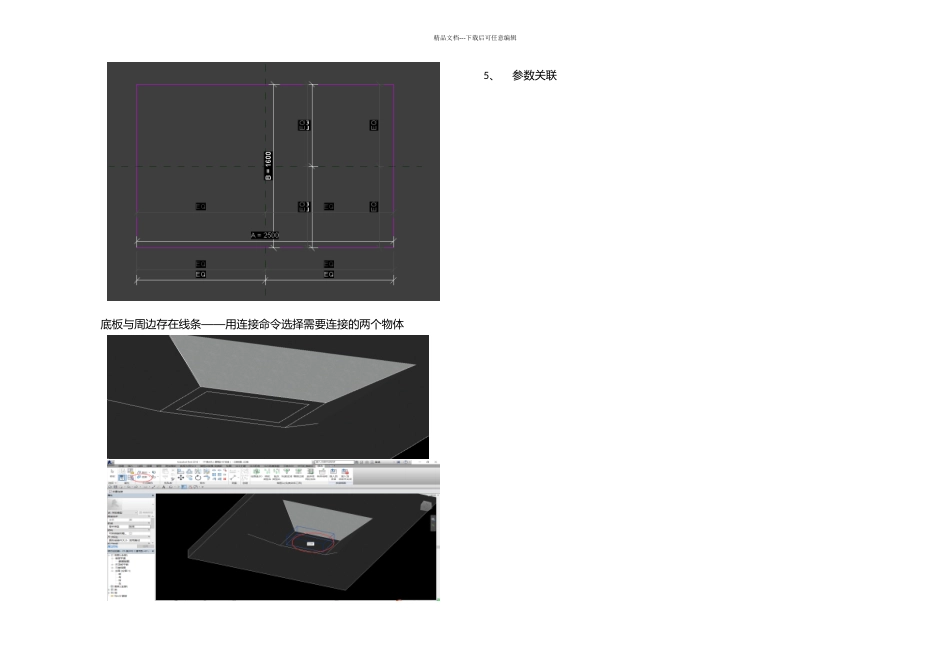

精品文档---下载后可任意编辑——集水坑绘制方法开始前需要考虑哪些因素：1、首先确定由那些构件组成2、不同的构建由哪些命令来绘制比较方便3、需要哪些参数4、哪些参数需要关联起来，如何关联操作步骤：1、选择一个族文件（基于面、基于板）2、通过空心拉伸来制作一个矩形洞——尺寸标注、eq 等分的操作（eq 是为保证后期修改数据的时候所有的变动都是基于中心来变动的）空心创建后没有洞口出现——用剪切命令，先选择空心创建的形体在选择作用对象3、做集水坑的侧面——选择放样——绘制路径（画一个矩形框，画矩形框的时候注意尺寸标注、eq 等分的操作——尺寸标注的时候标签选择跟之前空心创建的时候选择同一个标签以此来保证变化的时候尺寸都是一样的）——绘制轮廓（注意基坑深度、底板厚度，注意参数标注，放坡的时候注意进行角度的尺寸标注）4、画基坑底板——用创建拉伸命令，绘制一个矩形框（尺寸标注、eq——尺寸标注同样参照之前的空心拉伸以及绘制路径是的尺寸标注）。精品文档---下载后可任意编辑底板与周边存在线条——用连接命令选择需要连接的两个物体5、参数关联
