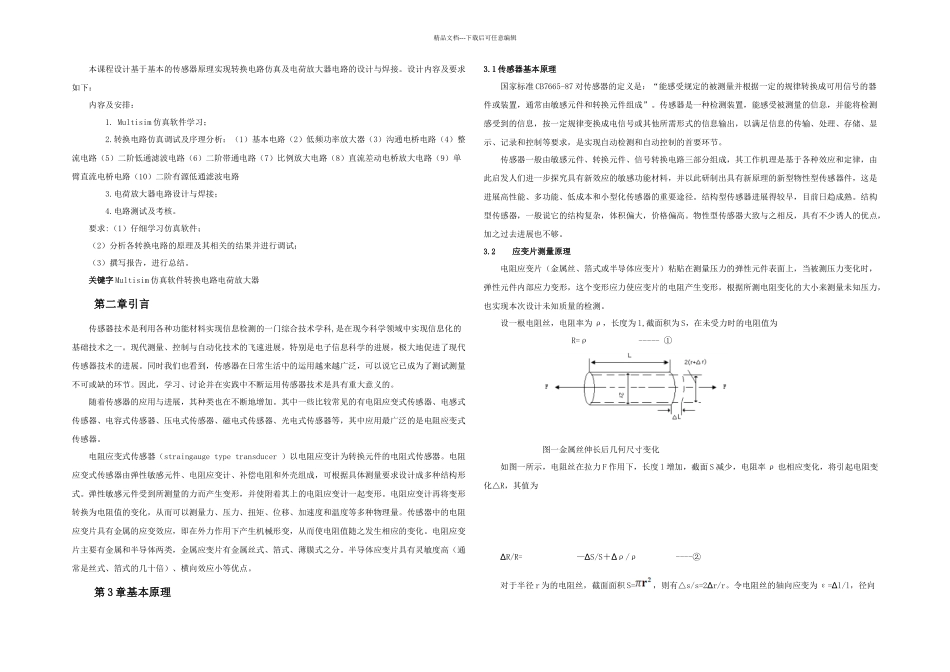

精品文档---下载后可任意编辑本课程设计基于基本的传感器原理实现转换电路仿真及电荷放大器电路的设计与焊接。设计内容及要求如下：内容及安排： 1. Multisim 仿真软件学习； 2.转换电路仿真调试及序理分析：（1）基本电路（2）低频功率放大器（3）沟通电桥电路（4）整流电路（5）二阶低通滤波电路（6）二阶帯通电路（7）比例放大电路（8）直流差动电桥放大电路（9）单臂直流电桥电路（10）二阶有源低通滤波电路 3.电荷放大器电路设计与焊接； 4.电路测试及考核。要求:（1）仔细学习仿真软件；（2）分析各转换电路的原理及其相关的结果并进行调试；（3）撰写报告，进行总结。关键字 Multisim 仿真软件转换电路电荷放大器第二章引言传感器技术是利用各种功能材料实现信息检测的一门综合技术学科,是在现今科学领域中实现信息化的基础技术之一。现代测量、控制与自动化技术的飞速进展，特别是电子信息科学的进展，极大地促进了现代传感器技术的进展。同时我们也看到，传感器在日常生活中的运用越来越广泛，可以说它已成为了测试测量不可或缺的环节。因此，学习、讨论并在实践中不断运用传感器技术是具有重大意义的。随着传感器的应用与进展，其种类也在不断地增加。其中一些比较常见的有电阻应变式传感器、电感式传感器、电容式传感器、压电式传感器、磁电式传感器、光电式传感器等，其中应用最广泛的是电阻应变式传感器。电阻应变式传感器（straingauge type transducer ）以电阻应变计为转换元件的电阻式传感器。电阻应变式传感器由弹性敏感元件、电阻应变计、补偿电阻和外壳组成，可根据具体测量要求设计成多种结构形式。弹性敏感元件受到所测量的力而产生变形，并使附着其上的电阻应变计一起变形。电阻应变计再将变形转换为电阻值的变化，从而可以测量力、压力、扭矩、位移、加速度和温度等多种物理量。传感器中的电阻应变片具有金属的应变效应，即在外力作用下产生机械形变，从而使电阻值随之发生相应的变化。电阻应变片主要有金属和半导体两类，金属应变片有金属丝式、箔式、薄膜式之分。半导体应变片具有灵敏度高（通常是丝式、箔式的几十倍）、横向效应小等优点。第 3 章基本原理3.1 传感器基本原理国家标准 CB7665-87 对传感器的定义是：“能感受规定的被测量并根据一定的规律转换成可用信号的器件或装置，通常由敏感元件和转换元件组成”。传感器是一种检测装置，能感受被测量的信息，并能将检测感受到的信息，按一定规律变...
