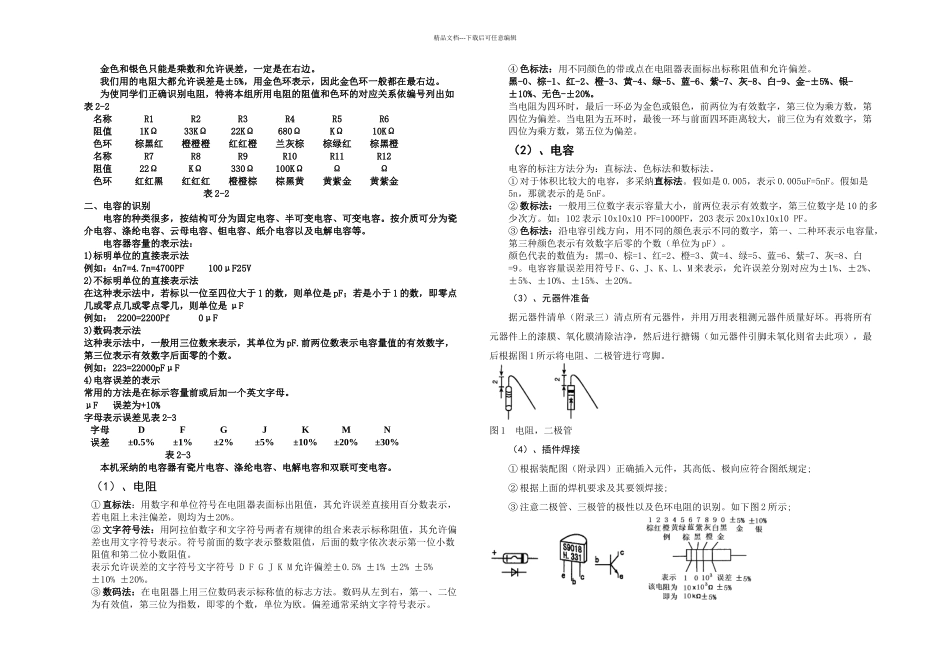

精品文档---下载后可任意编辑题 目：调频调幅收音机的组装与调试学号1501100116姓名 孙守扬专业班级电子信息科学与技术 2024-1指导老师王立华实践日期一、实践目的(1)学习元器件的基本识别方法和参数测试方法；学习万用表的基本使用方法；(2)焊接收音机的电路板，安装收音机，了解收音机的工作原理；(3)学会看懂收音机的电路原理图；(4)了解装配技术有关常识；(5)掌握基本的焊接技术，培育在工作中耐心细致，一丝不苟的作风；(6)学习使用万用表对电路性能测试方法和测量数据的分析；(7)通过对收音机的安装，焊接，调试，了解电子产品的装配全过程，训练动手能力掌握元器件的识别，建议测试，及整机调试，装配工艺；(8)收音机的装配和调试合格；(9)学习科研生产工作的总结方法。二、主要实践过程1、对 CF210SP 型收音机的认识CF210SP 型收音机是新型的调频、调幅两波段收音机，调频波段采纳 CD9088 的芯片，其采纳贴片元气件 SMT 封装，接收频率范围为 76-108MHZ，不仅能接收调频广播，还能接收校园广播和部分电视台的音频信号；调幅波段采纳直放式集成电路 TA7642，接收频率范围是 525-1605KHZ，具有电路简洁，装配成功率高，有较好的选择性等优点；功放电路采纳 TDA2822 的专用功放集成电路，具有声音大，音质好等优点。2、常用电子元器件识别一、电阻的识别 电阻分碳膜电阻、金属膜电阻和可调电阻。表示电阻基本规格的是阻值和承受功率。本机所用电阻均为 1/16 瓦碳膜电阻。电阻阻值表示方法有二种：第一种是直接在电阻上标出数值、误差；第二种是用色环表示阻值和误差。这种色环电阻的优点是在装配、调试和修理过程中不用拨动元件即可在任意角度由色环而知其阻值。色环电阻识别方法是：紧靠电阻边缘的色环为第一色环，其余依次为第二、第三、第四环。第一、二环分别表示电阻阻值前两位有效数；第三环表示倍率（10 的幂次），也就是零的个数，第四环表示误差。例如:色环颜色表示的数字见表 2-1颜色第一色环第二色环第三色环第四色环第一位数第二位数乘 10 的幂相对误差棕色11101红色22102橙色33103黄色44104绿色55105蓝色66106紫色77107灰色88108白色99109黑色00100金色10-1±5%银色10-2±10%无色±20% 表 2-1色环认识的规律表示允许误差的色环比别的色环稍宽、离别的色环稍远。精品文档---下载后可任意编辑金色和银色只能是乘数和允许误差，一定是在右边。我们用的电阻大都允许误差是±5%，用金色环表示，因此金色环一...
