CMOS射频小数分频频率合成器中VCO和分频器的设计与验证的开题报告

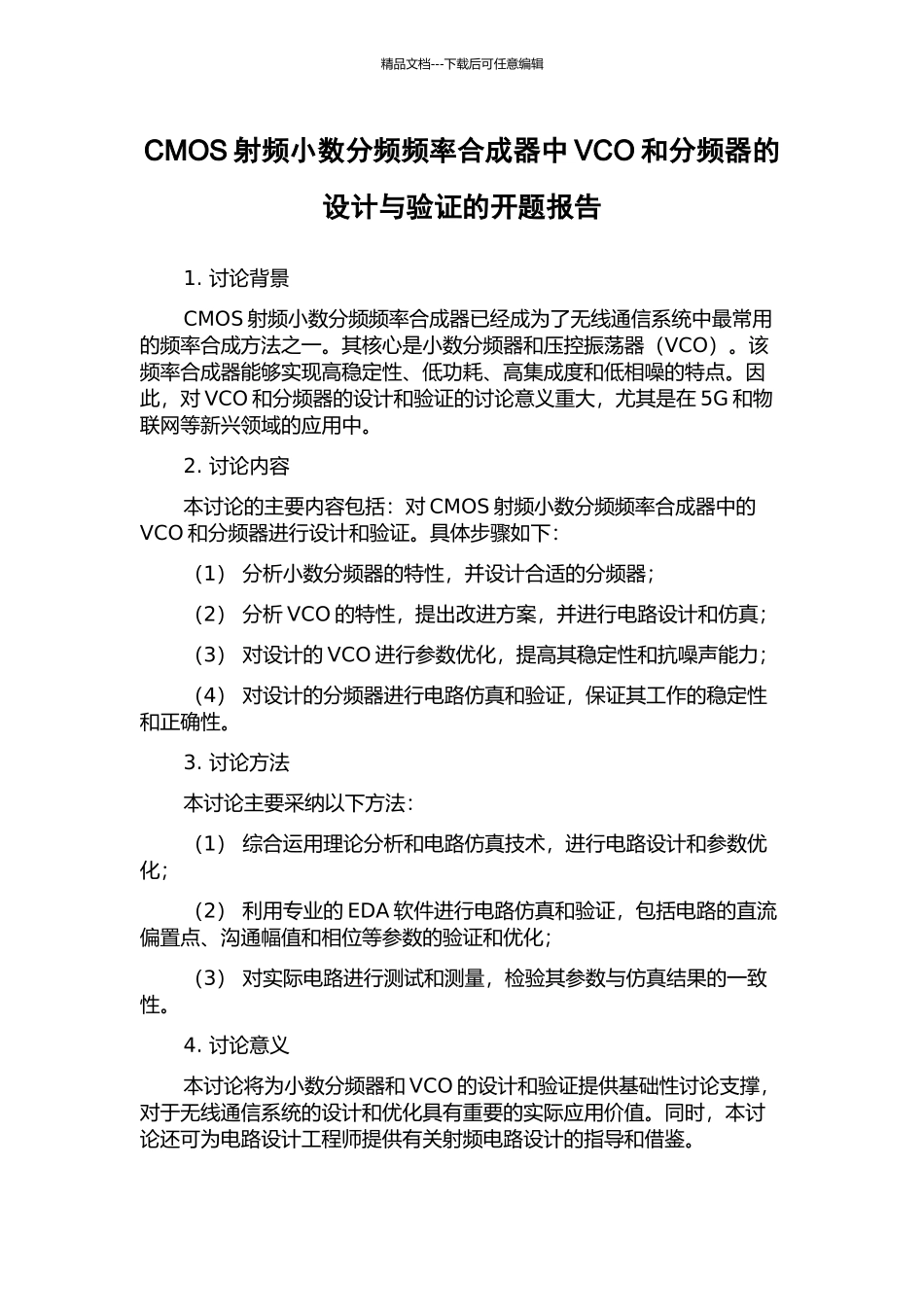

CMOS射频小数分频频率合成器中VCO和分频器的设计与验证的开题报告_第1页
1/1
精品文档---下载后可任意编辑CMOS 射频小数分频频率合成器中 VCO 和分频器的设计与验证的开题报告1. 讨论背景CMOS 射频小数分频频率合成器已经成为了无线通信系统中最常用的频率合成方法之一。其核心是小数分频器和压控振荡器(VCO)。该频率合成器能够实现高稳定性、低功耗、高集成度和低相噪的特点。因此,对 VCO 和分频器的设计和验证的讨论意义重大,尤其是在 5G 和物联网等新兴领域的应用中。2. 讨论内容本讨论的主要内容包括:对 CMOS 射频小数分频频率合成器中的VCO 和分频器进行设计和验证。具体步骤如下:(1) 分析小数分频器的特性,并设计合适的分频器;(2) 分析 VCO 的特性,提出改进方案,并进行电路设计和仿真;(3) 对设计的 VCO 进行参数优化,提高其稳定性和抗噪声能力;(4) 对设计的分频器进行电路仿真和验证,保证其工作的稳定性和正确性。3. 讨论方法本讨论主要采纳以下方法:(1) 综合运用理论分析和电路仿真技术,进行电路设计和参数优化;(2) 利用专业的 EDA 软件进行电路仿真和验证,包括电路的直流偏置点、沟通幅值和相位等参数的验证和优化;(3) 对实际电路进行测试和测量,检验其参数与仿真结果的一致性。4. 讨论意义本讨论将为小数分频器和 VCO 的设计和验证提供基础性讨论支撑,对于无线通信系统的设计和优化具有重要的实际应用价值。同时,本讨论还可为电路设计工程师提供有关射频电路设计的指导和借鉴。
