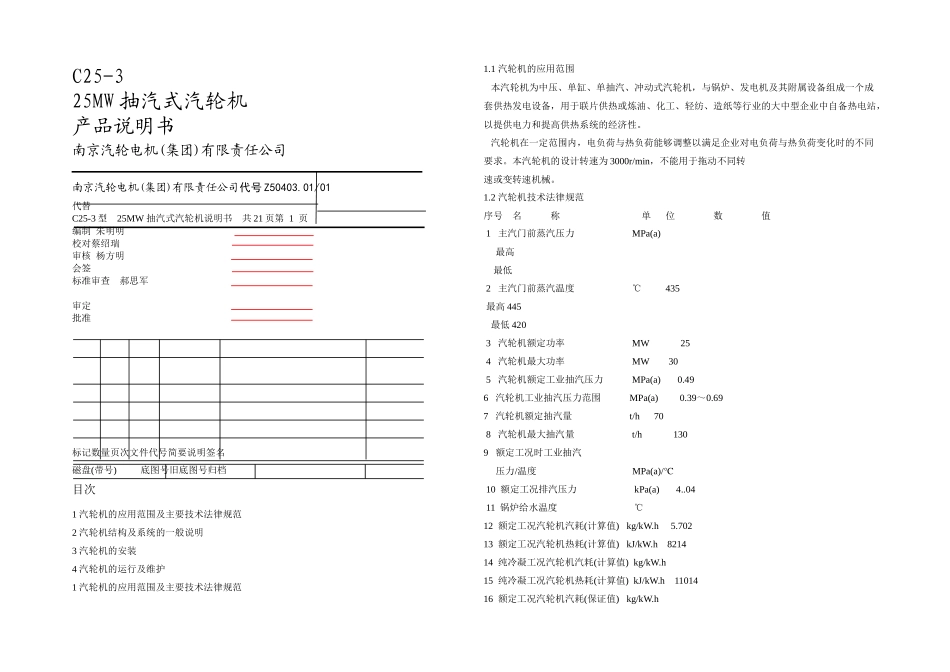

CMW抽汽式汽轮机南汽_第1页
1/10

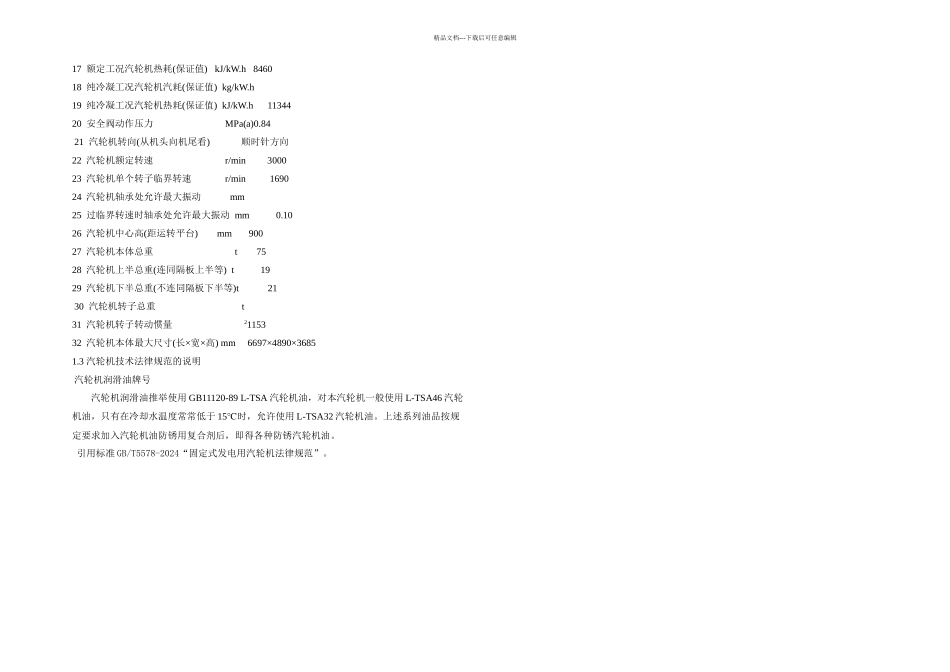

CMW抽汽式汽轮机南汽_第2页
2/10

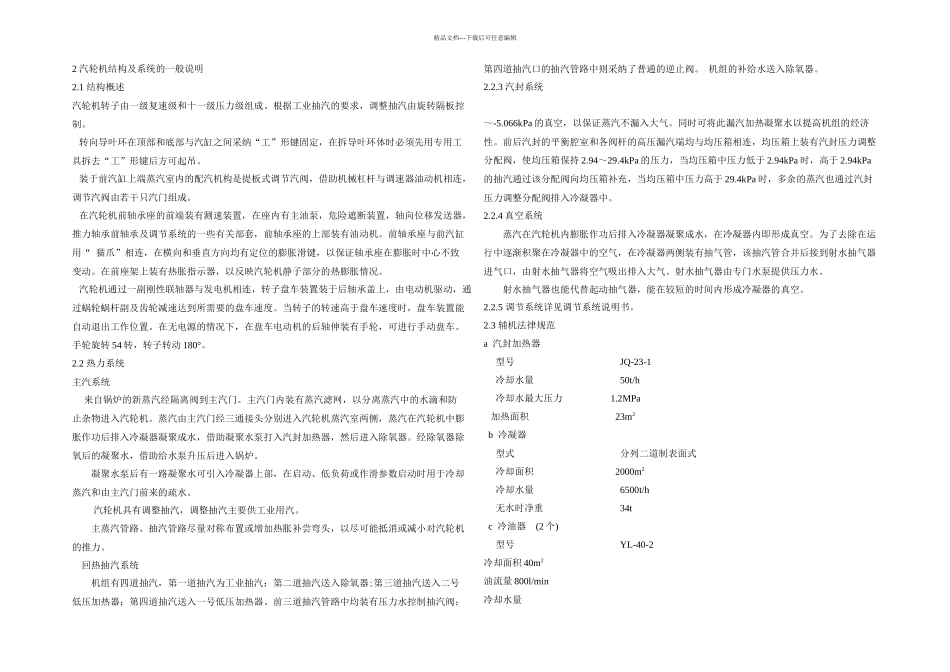

CMW抽汽式汽轮机南汽_第3页
3/10
C25-325MW 抽汽式汽轮机产品说明书南京汽轮电机(集团)有限责任公司南京汽轮电机(集团)有限责任公司代号 Z50403.01/01代替C25-3 型 25MW 抽汽式汽轮机说明书 共 21 页第 1 页编制 朱明明校对蔡绍瑞审核 杨方明 会签标准审查 郝思军审定批准标记数量页次文件代号简要说明签名磁盘(带号) 底图号旧底图号归档目次1 汽轮机的应用范围及主要技术法律规范2 汽轮机结构及系统的一般说明3 汽轮机的安装4 汽轮机的运行及维护1 汽轮机的应用范围及主要技术法律规范1.1 汽轮机的应用范围 本汽轮机为中压、单缸、单抽汽、冲动式汽轮机,与锅炉、发电机及其附属设备组成一个成套供热发电设备,用于联片供热或炼油、化工、轻纺、造纸等行业的大中型企业中自备热电站,以提供电力和提高供热系统的经济性。 汽轮机在一定范围内,电负荷与热负荷能够调整以满足企业对电负荷与热负荷变化时的不同要求。本汽轮机的设计转速为 3000r/min,不能用于拖动不同转速或变转速机械。1.2 汽轮机技术法律规范序号 名 称 单 位 数 值 1 主汽门前蒸汽压力 MPa(a) 最高 最低 2 主汽门前蒸汽温度 ℃ 435 最高 445 最低 420 3 汽轮机额定功率 MW 25 4 汽轮机最大功率 MW 30 5 汽轮机额定工业抽汽压力 MPa(a) 0.496 汽轮机工业抽汽压力范围 MPa(a) 0.39~0.697 汽轮机额定抽汽量 t/h 70 8 汽轮机最大抽汽量 t/h 1309 额定工况时工业抽汽 压力/温度 MPa(a)/℃ 10 额定工况排汽压力 kPa(a) 4..04 11 锅炉给水温度 ℃12 额定工况汽轮机汽耗(计算值) kg/kW.h 5.70213 额定工况汽轮机热耗(计算值) kJ/kW.h 821414 纯冷凝工况汽轮机汽耗(计算值) kg/kW.h 15 纯冷凝工况汽轮机热耗(计算值) kJ/kW.h 1101416 额定工况汽轮机汽耗(保证值) kg/kW.h 精品文档---下载后可任意编辑17 额定工况汽轮机热耗(保证值) kJ/kW.h 846018 纯冷凝工况汽轮机汽耗(保证值) kg/kW.h 19 纯冷凝工况汽轮机热耗(保证值) kJ/kW.h 1134420 安全阀动作压力 MPa(a)0.84 21 汽轮机转向(从机头向机尾看) 顺时针方向22 汽轮机额定转速 r/min 300023 汽轮机单个转子临界转速 r/min 169024 汽轮机轴承处允许最大振动 mm 25 过临界转速时轴承处允许最大振动 mm 0.1026 汽轮机中心高(距运转平台) mm 90027 汽轮机本体总重 t 7528 汽轮机上半总重(连同隔板上半等) t 1929 汽轮机下半总重(不连同...
