半自动点胶机作业指导书

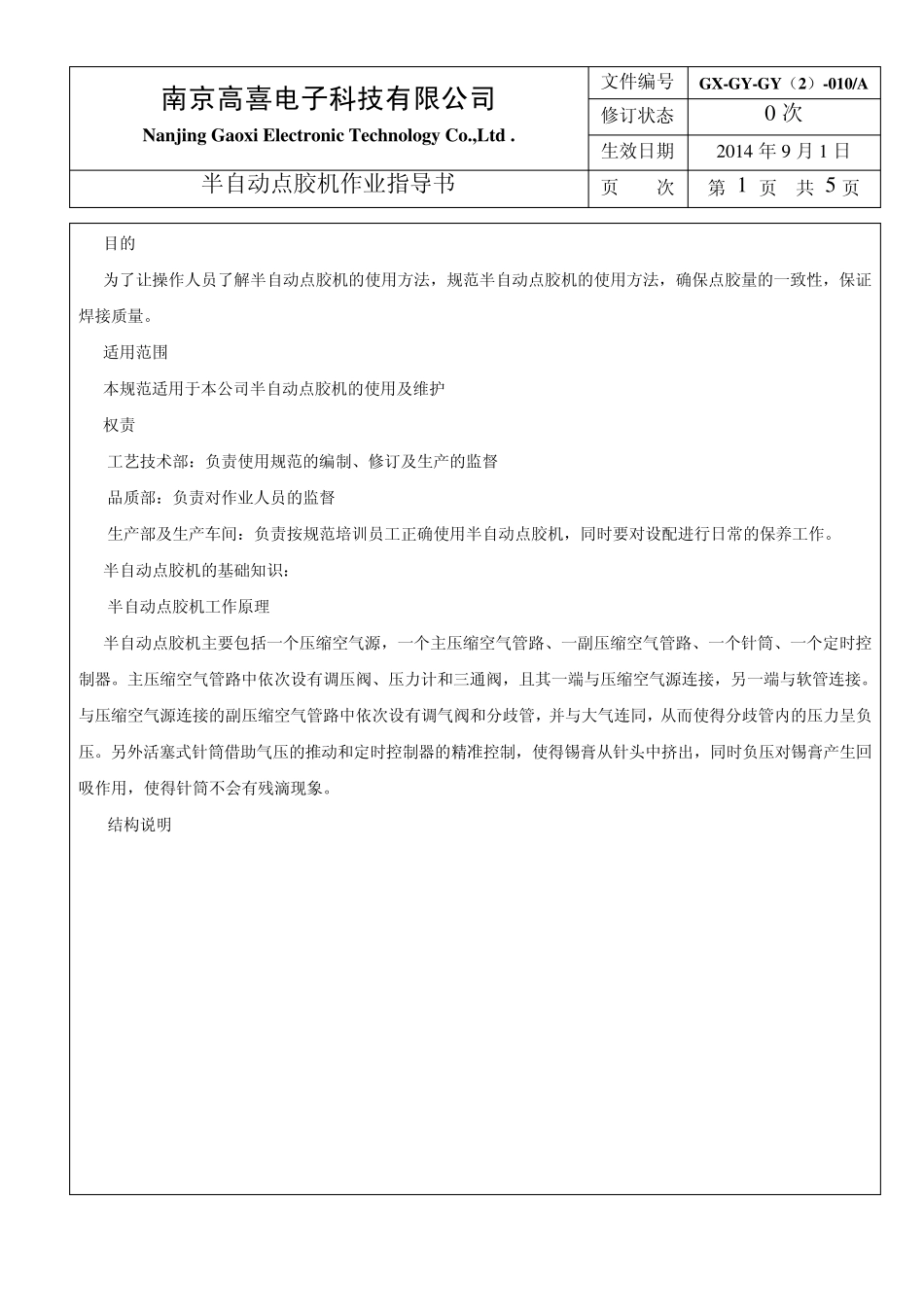

南京高喜电子科技有限公司 Nanjing Gaox i Electronic Technology Co.,Ltd . 文件编号 GX-GY-GY（2）-010/A 修订状态 0 次 生效日期 2 0 1 4 年9 月1 日 半自动点胶机作业指导书 页 次 第 1 页 共 5 页 1 目的 为了让操作人员了解半自动点胶机的使用方法，规范半自动点胶机的使用方法，确保点胶量的一致性，保证焊接质量。 2 适用范围 本规范适用于本公司半自动点胶机的使用及维护 3 权责 3.1工艺技术部：负责使用规范的编制、修订及生产的监督 3.2品质部：负责对作业人员的监督 3.3生产部及生产车间：负责按规范培训员工正确使用半自动点胶机，同时要对设配进行日常的保养工作。 4 半自动点胶机的基础知识： 4.1半自动点胶机工作原理 半自动点胶机主要包括一个压缩空气源，一个主压缩空气管路、一副压缩空气管路、一个针筒、一个定时控制器。主压缩空气管路中依次设有调压阀、压力计和三通阀，且其一端与压缩空气源连接，另一端与软管连接。与压缩空气源连接的副压缩空气管路中依次设有调气阀和分歧管，并与大气连同，从而使得分歧管内的压力呈负压。另外活塞式针筒借助气压的推动和定时控制器的精准控制，使得锡膏从针头中挤出，同时负压对锡膏产生回吸作用，使得针筒不会有残滴现象。 4.2结构说明 南京高喜电子科技有限公司 Nanjing Gaox i Electronic Technology Co.,Ltd . 文件编号 GX-GY-GY（2）-010/A 修订状态 0 次 生效日期 2 0 1 4 年9 月1 日 半自动点胶机作业指导书 页 次 第 2 页 共 5 页 1 2 3 4 5 7 6 1 3 1 5 1 4 1 6 1 2 8 9 1 0 1 1 南京高喜电子科技有限公司 Nanjing Gaox i Electronic Technology Co.,Ltd . 文件编号 GX-GY-GY（2）-010/A 修订状态 0 次 生效日期 2 0 1 4 年9 月1 日 半自动点胶机作业指导书 页 次 第 3 页 共 5 页 序号 名称 序号 名称 1 电源开关 9 DIP程式控制开关（吐出量控制） 2 模式开关（手动、自动模式） 10 脚踏板借口 3 定时控制 11 电源插头 4 气压调节器 12 脚踏板 5 气压表 13 针筒支架 6 真空控制 14 组合接头 7 出气孔 15 针筒 8 进气孔 16 针头 4.3主要技术参数 电源 AC 220V±10%/50H 消耗功率 ＜8W 空气源 最大 0.99MPa 吐出压力调节范围 0.05MPa--0.99MPa 吐出时间调节范围 可调整 DIP程序开关进...
