华为IPRAN四大典型ATN+CX

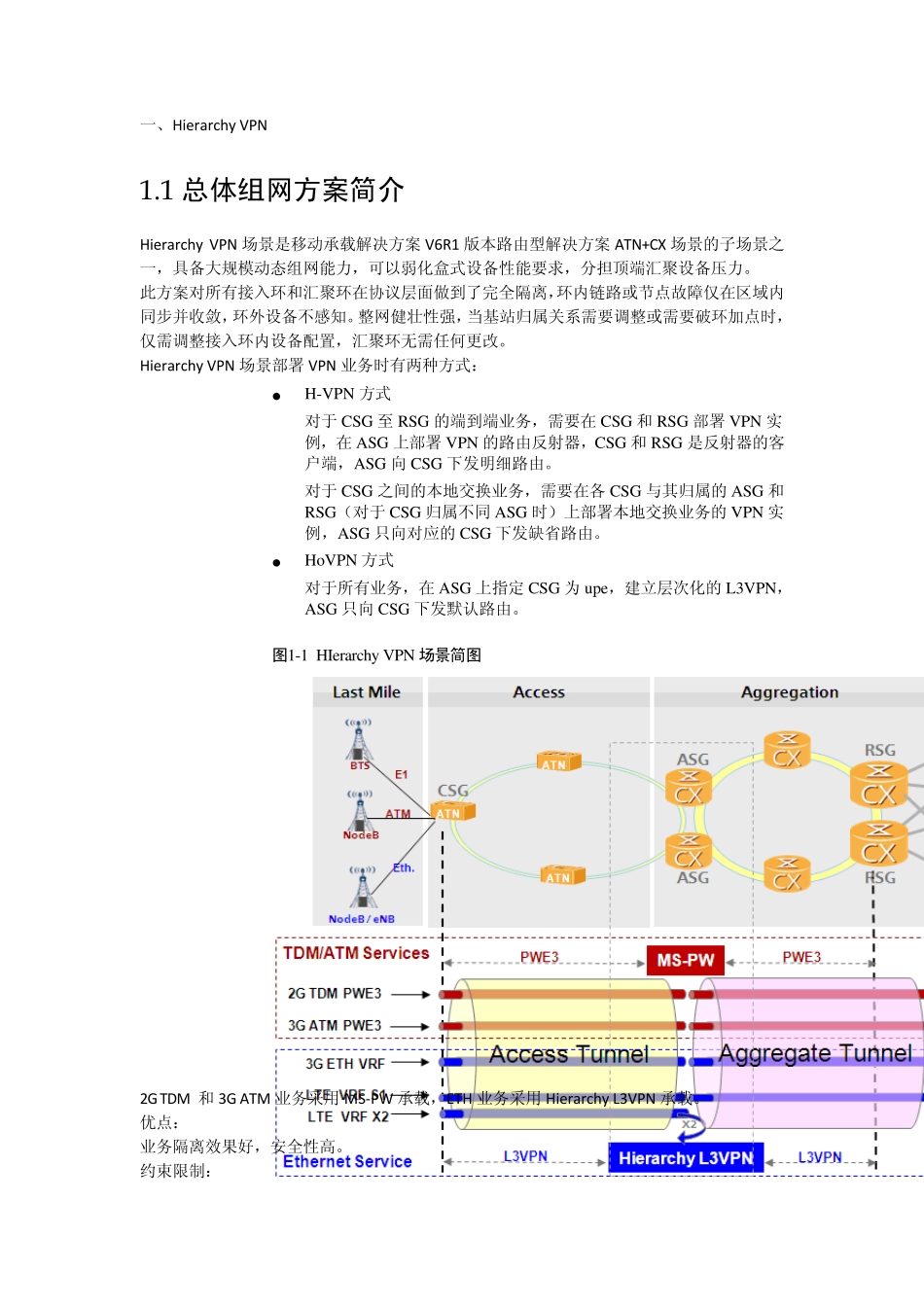

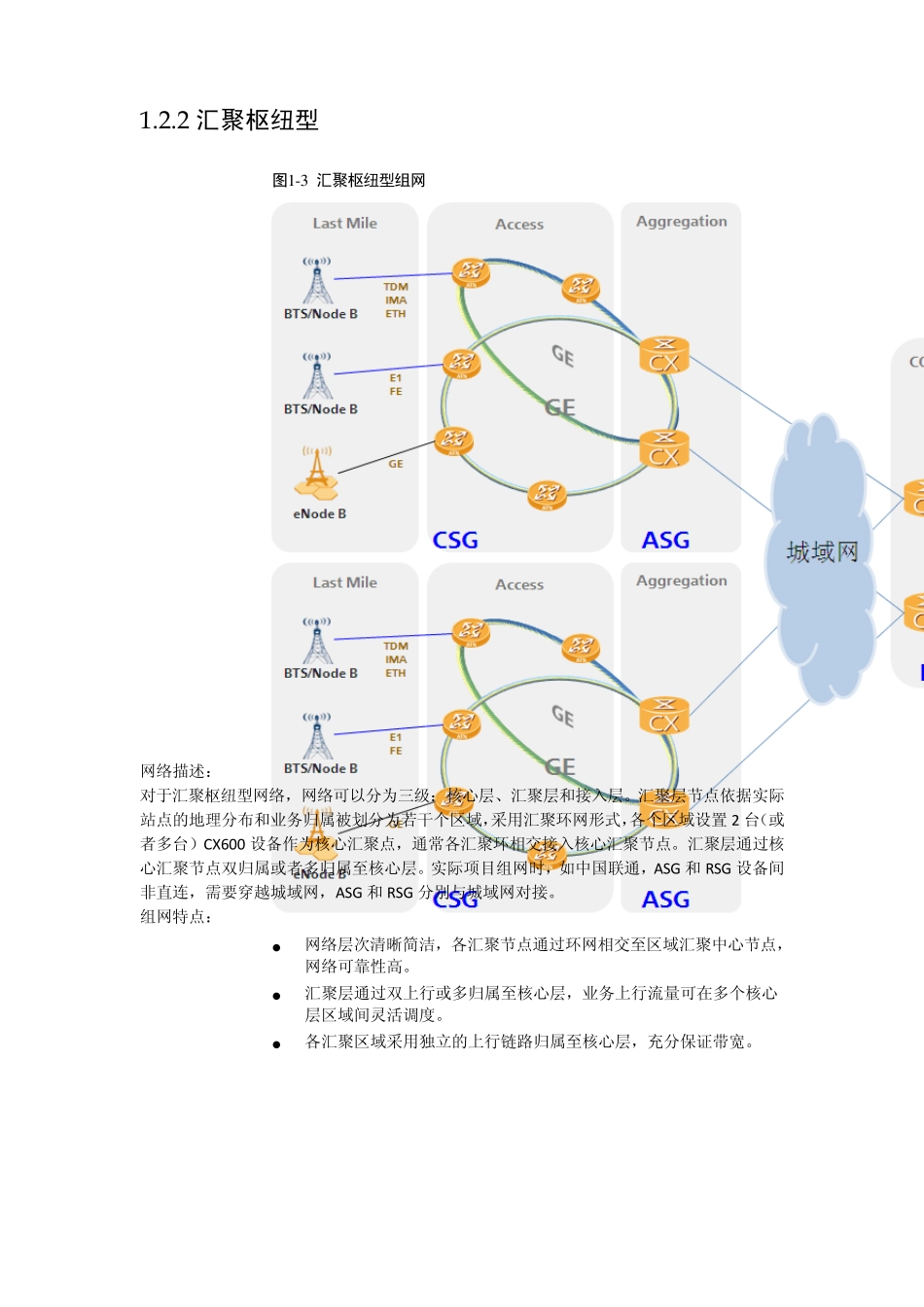

一、Hierarchy VPN 1 .1 总体组网方案简介 Hierarchy VPN 场景是移动承载解决方案 V6R1 版本路由型解决方案 ATN+CX 场景的子场景之一，具备大规模动态组网能力，可以弱化盒式设备性能要求，分担顶端汇聚设备压力。 此方案对所有接入环和汇聚环在协议层面做到了完全隔离，环内链路或节点故障仅在区域内同步并收敛，环外设备不感知。整网健壮性强，当基站归属关系需要调整或需要破环加点时，仅需调整接入环内设备配置，汇聚环无需任何更改。 Hierarchy VPN 场景部署 VPN 业务时有两种方式：  H-VPN 方式 对于 CSG 至 RSG 的端到端业务，需要在 CSG 和 RSG 部署 VPN 实例，在 ASG 上部署 VPN 的路由反射器，CSG 和 RSG 是反射器的客户端，ASG 向 CSG 下发明细路由。 对于 CSG 之间的本地交换业务，需要在各 CSG 与其归属的 ASG 和RSG（对于 CSG 归属不同 ASG 时）上部署本地交换业务的 VPN 实例，ASG 只向对应的 CSG 下发缺省路由。  HoVPN 方式 对于所有业务，在 ASG 上指定 CSG 为 u pe，建立层次化的 L3VPN，ASG 只向 CSG 下发默认路由。 图1-1 HIerarchy VPN 场景简图 2G TDM 和 3G ATM 业务采用 MS-PW 承载，ETH 业务采用 Hierarchy L3VPN 承载。 优点： 业务隔离效果好，安全性高。 约束限制： 保护倒换相对较为复杂。 1.2 典型组网 按照网络设计扁平化得原则，出于简化网络结构和管理的考虑，典型的IP Backhau l 网络划分为核心层，汇聚层，接入层，三级结构。 根据以往IP Backhau l 网络项目的部署情况，已有的IP Backhau l 网络组网可以分为三种：多级环网、汇聚枢纽型和骨干环网+接入链网。 注意事项： 在两个直连的ASG 或 RSG 之间，建议用多个 10GE 接口绑定为ETH-Tru nk 接口，当上行链路故障流量需要在节点间绕行时增加带宽，并对节点间的链路进行保护。 1.2.1 多级环网 图1-2 多级环网组网 网络描述： 多级环网是推荐的组网方式，其由两层环网组成：汇聚环和接入环。各个区域通过部署汇聚环网接入各区的基站上行业务，汇聚环网下挂多个接入环网以覆盖区域内的所有基站。各区汇聚环网通过环上上挂的核心节点接入BSC/RNC/S-GW/MME。 组网特点：  网络层次结构清晰，各个汇聚环区域独立接入核心层，各区域业务流量路径清晰，无重叠。  接入环可部署GE 链路，汇聚环可部署10GE 环，充分保证业务...
