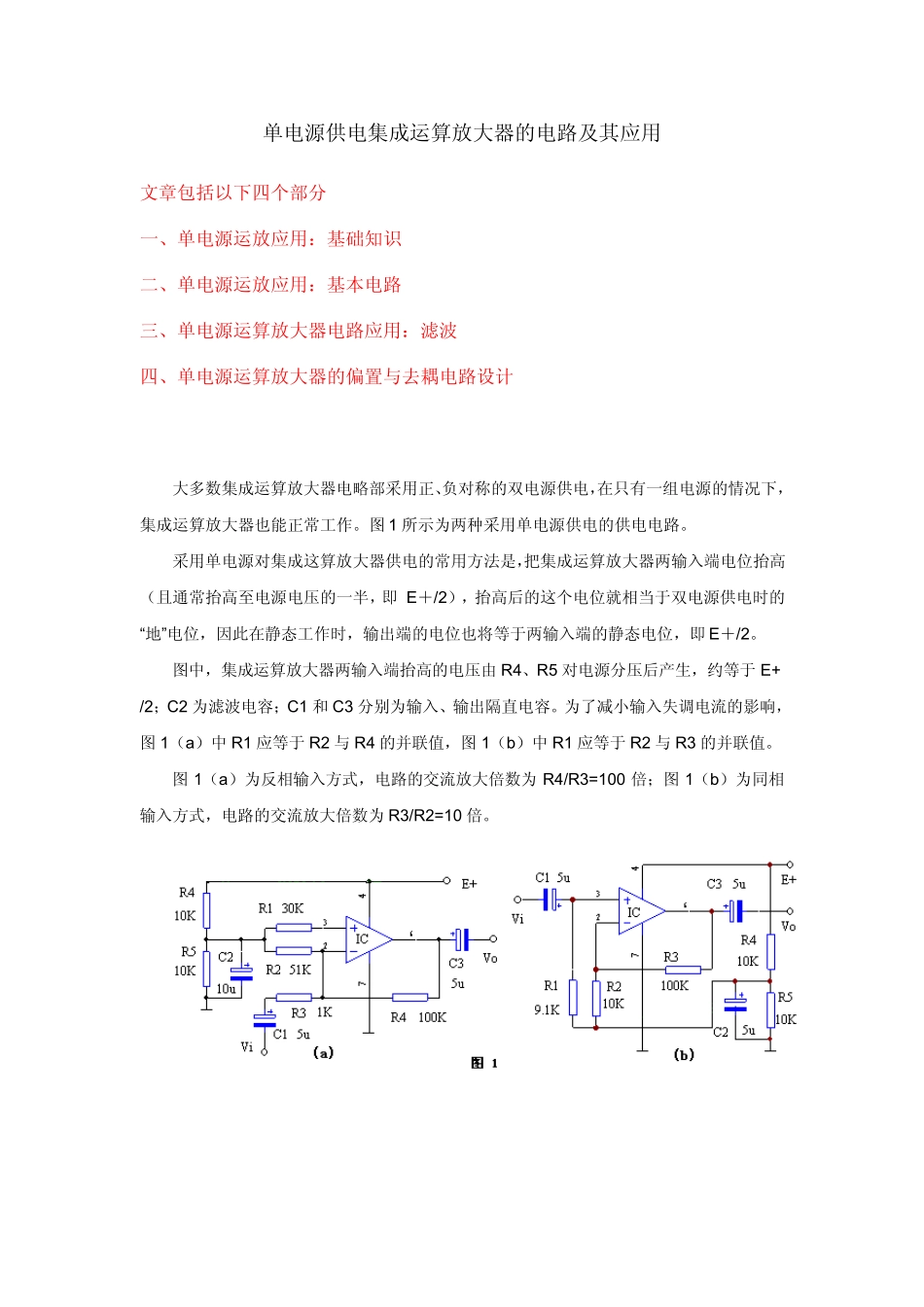

单电源供电集成运算放大器的电路及其应用 文章包括以下四个部分 一、单电源运放应用：基础知识 二、单电源运放应用：基本电路 三、单电源运算放大器电路应用：滤波 四、单电源运算放大器的偏置与去耦电路设计 大多数集成运算放大器电略部采用正、负对称的双电源供电，在只有一组电源的情况下，集成运算放大器也能正常工作。图 1 所示为两种采用单电源供电的供电电路。 采用单电源对集成这算放大器供电的常用方法是，把集成运算放大器两输入端电位抬高（且通常抬高至电源电压的一半，即 E＋/2），抬高后的这个电位就相当于双电源供电时的“地”电位，因此在静态工作时，输出端的电位也将等于两输入端的静态电位，即 E＋/2。 图中，集成运算放大器两输入端抬高的电压由 R4、R5 对电源分压后产生，约等于 E+/2；C2 为滤波电容；C1 和 C3 分别为输入、输出隔直电容。为了减小输入失调电流的影响，图 1（a）中 R1 应等于 R2 与 R4 的并联值，图 1（b）中 R1 应等于 R2 与 R3 的并联值。 图 1（a）为反相输入方式，电路的交流放大倍数为 R4/R3=100 倍；图 1（b）为同相输入方式，电路的交流放大倍数为 R3/R2=10 倍。 单电源运放应用图集(一)：基础知识 我们经常看到很多非常经典的运算放大器应用图集，但是这些应用都建立在双电源的基础上，很多时候，电路的设计者必须用单电源供电，但是他们不知道该如何将双电源的电路转换成单电源电路。 在设计单电源电路时需要比双电源电路更加小心，设计者必须要完全理解这篇文章中所述的内容。 1 ．1 电源供电和单电源供电 所有的运算放大器都有两个电源引脚，一般在资料中，它们的标识是VCC＋和 VCC－，但是有些时候它们的标识是VCC＋和 GND。这是因为有些数据手册的作者企图将这种标识的差异作为单电源运放和双电源运放的区别。但是，这并不是说他们就一定要那样使用――他们可能可以工作在其他的电压下。在运放不是按默认电压供电的时候，需要参考运放的数据手册，特别是绝对最大供电电压和电压摆动说明。 绝大多数的模拟电路设计者都知道怎么在双电源电压的条件下使用运算放大器，比如图一左边的那个电路，一个双电源是由一个正电源和一个相等电压的负电源组成。一般是正负 15V，正负 12V 和正负 5V 也是经常使用的。输入电压和输出电压都是参考地给出的，还包括正负电压的摆动幅度极限 Vom 以及最大输出摆幅。 单电源供电的电路(图一中右)运放的电...
