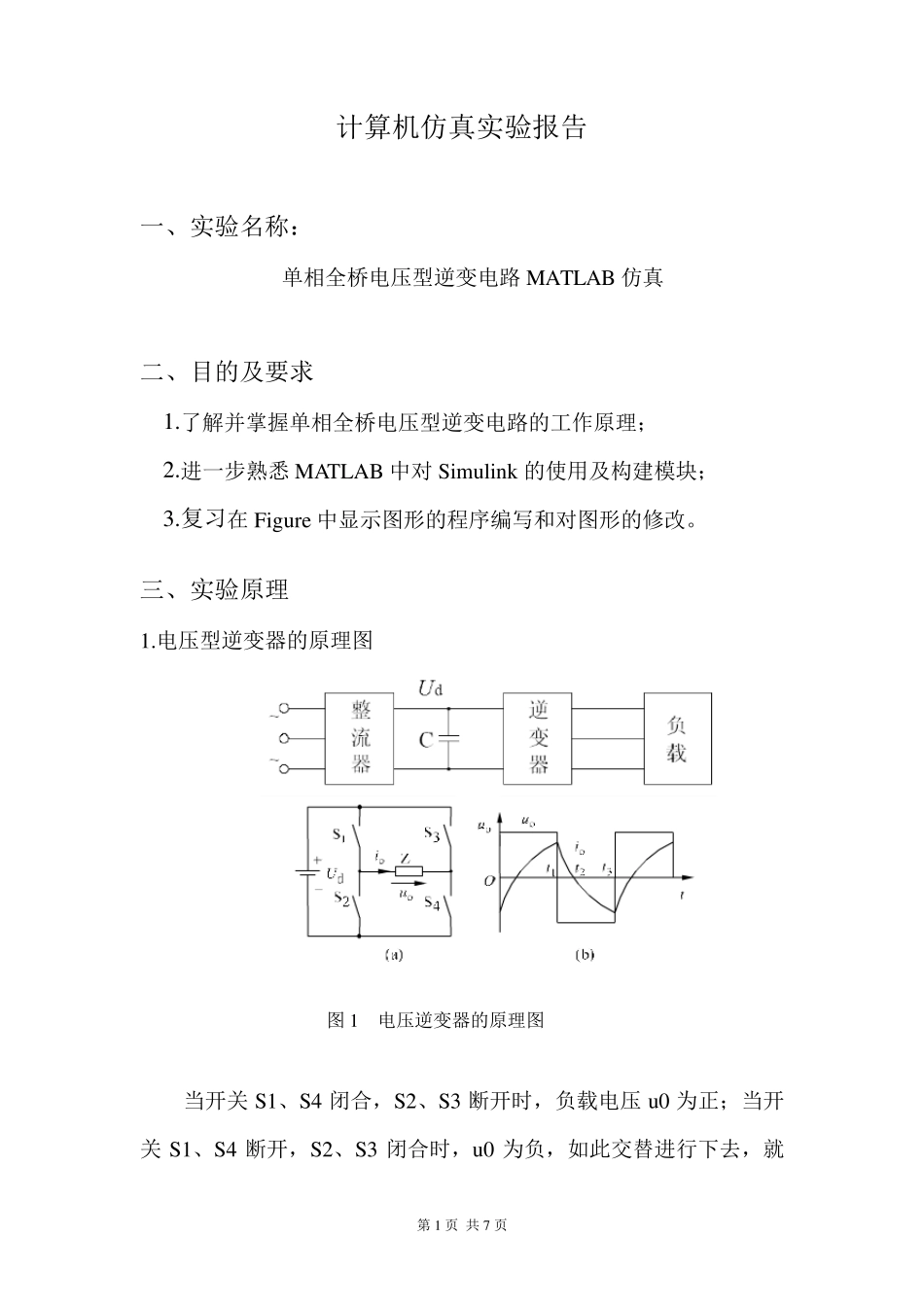

第1 页 共7 页 计算机仿真实验报告 一、实验名称: 单相全桥电压型逆变电路 MATLAB 仿真 二、目的及要求 1.了解并掌握单相全桥电压型逆变电路的工作原理; 2.进一步熟悉 MATLAB 中对 Simu link 的使用及构建模块; 3.复习在 Figu re 中显示图形的程序编写和对图形的修改。 三、实验原理 1.电压型逆变器的原理图 当开关 S1、S4 闭合,S2、S3 断开时,负载电压 u 0 为正;当开关 S1、S4 断开,S2、S3 闭合时,u 0 为负,如此交替进行下去,就图 1 电压逆变器的原理图 第2 页 共7 页 在负载上得到了由直流电变换的交流电,u0 的波形如图1(b)所示。输出交流电的频率与两组开关的切换频率成正比,这样就实现了直流电到交流电的逆变。 2.电压型单相全桥逆变电路 它有4 个桥臂可以看成由两个半桥电路组合而成。两对桥臂交替导通180°。输出电压和电流波形与半桥电路形状相同,幅值高出一倍。改变输出交流电压的有效值只能通过改变直流电压Ud 来实现。 可采用移相方式调节逆变电路的输出电压,成为移相调压。各栅极信号为 180°正偏,180°反偏,且 T1 和 T2 互补,T3 和 T4 互补关系不变。T3 的基极信号只比T1 落后 q(0
