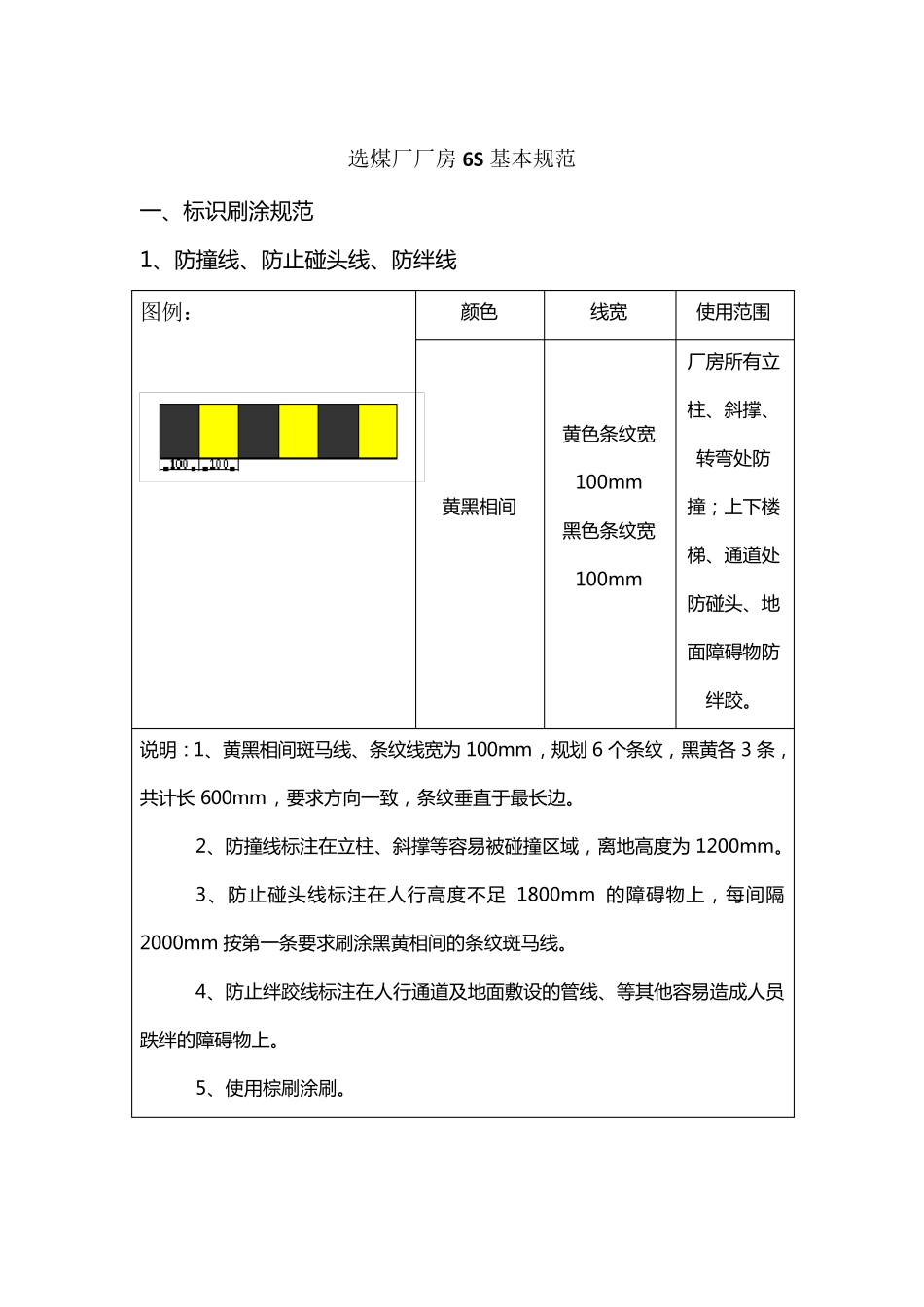

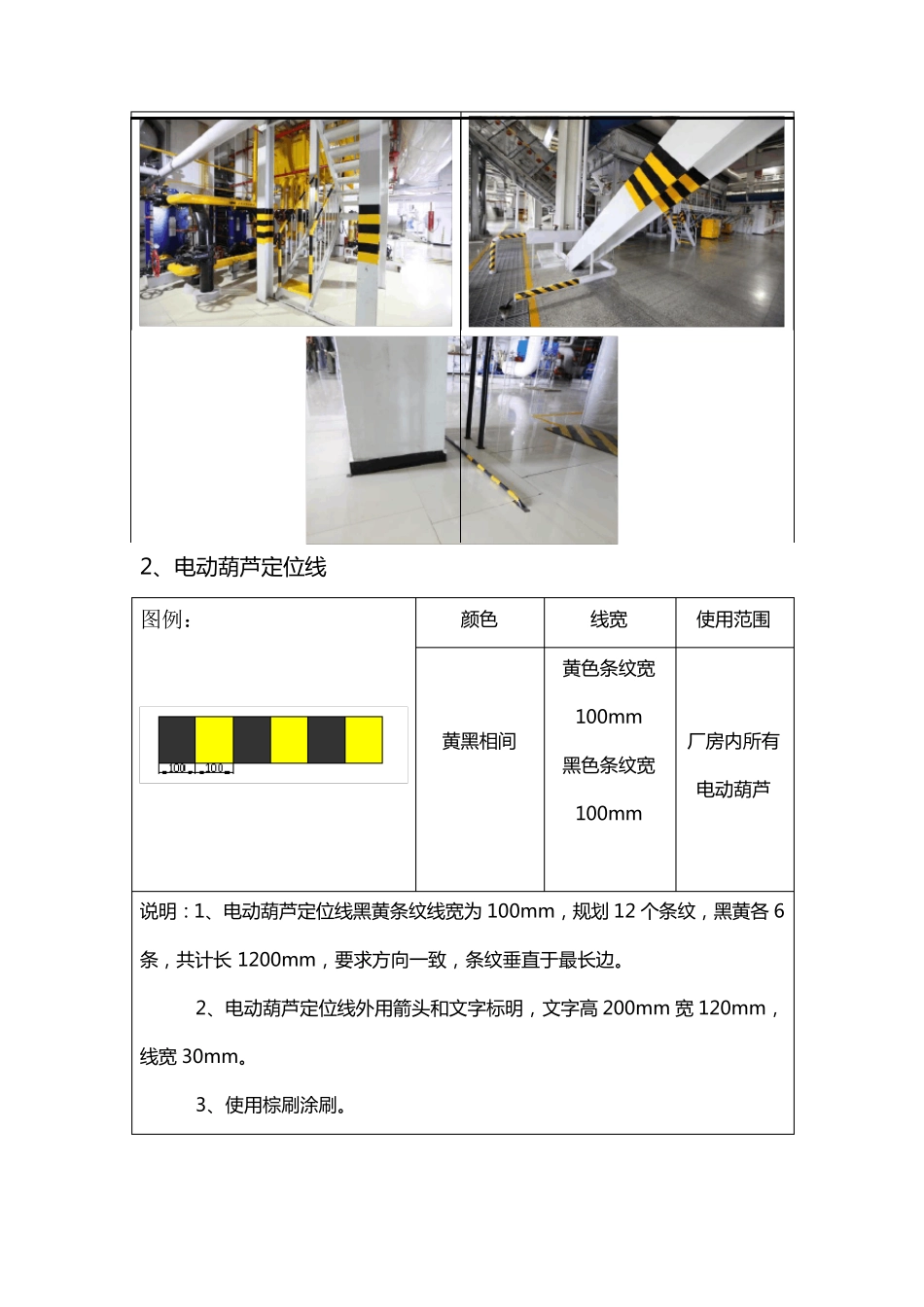

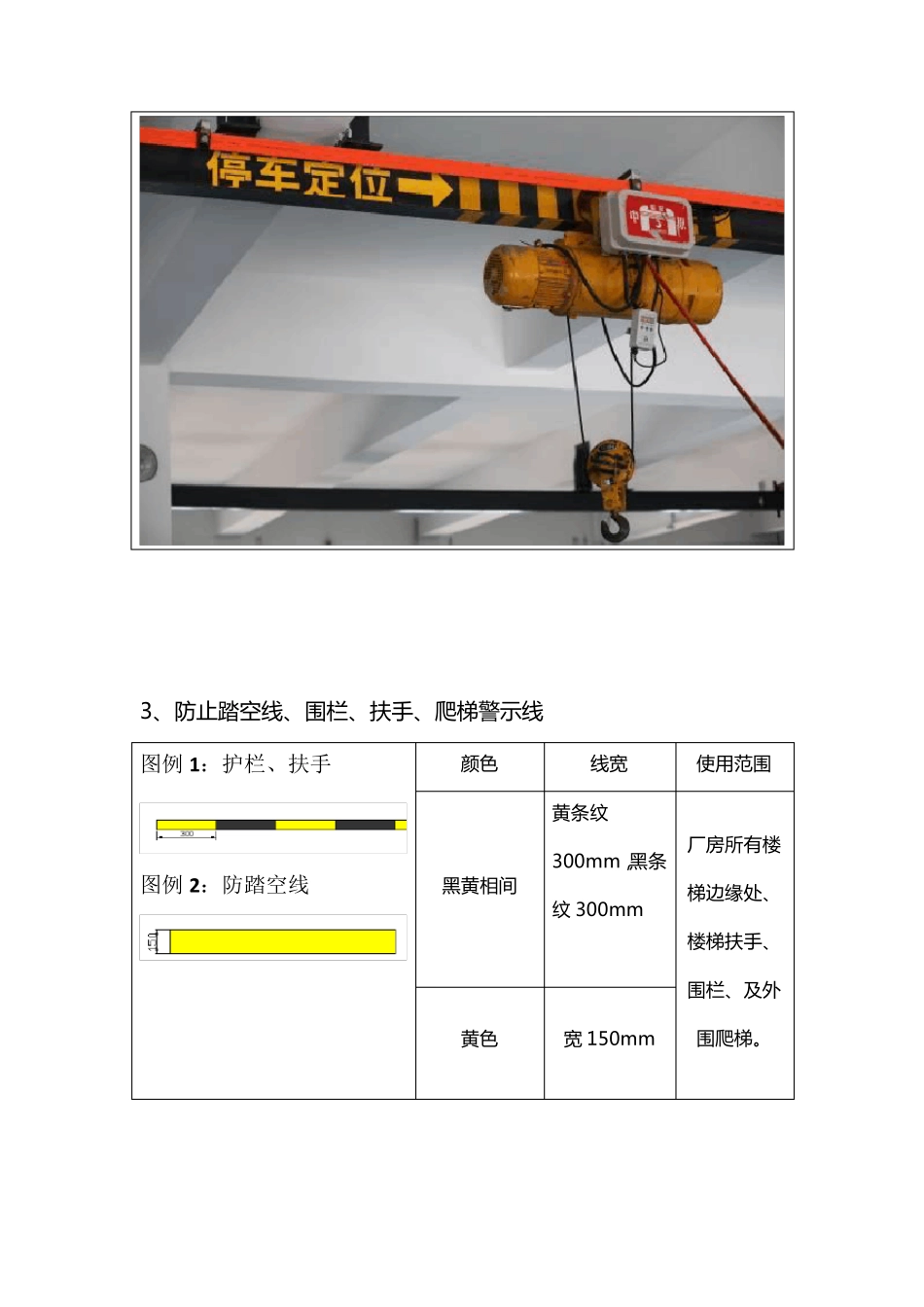

选煤厂厂房6S 基本规范 一 、标识刷涂规范 1、防撞线、防止碰头线、防绊线 图例: 颜色 线宽 使用范围 黄黑相间 黄色条纹宽100mm 黑色条纹宽100mm 厂房所有立柱、斜撑、转弯处防撞;上下楼梯、通道处防碰头、地面障碍物防绊跤。 说明:1、黄黑相间斑马线、条纹线宽为 100mm,规划 6 个条纹,黑黄各 3 条,共计长 600mm,要求方向一 致,条纹垂直于最长边。 2、防撞线标注在立柱、斜撑等容易被碰撞区域,离地高度为 1200mm。 3、防止碰头线标注在人行高度不足 1800mm 的障碍物上,每间隔2000mm 按第一 条要求刷涂黑黄相间的条纹斑马线。 4、防止绊跤线标注在人行通道及地面敷设的管线、等其他容易造成人员跌绊的障碍物上。 5、使用棕刷涂刷。 2、电动葫芦定位线 图例: 颜色 线宽 使用范围 黄黑相间 黄色条纹宽100mm 黑色条纹宽100mm 厂房内所有电动葫芦 说明:1、电动葫芦定位线黑黄条纹线宽为 100mm,规划 12 个条纹,黑黄各 6条,共计长 1200mm,要求方向一致,条纹垂直于最长边。 2、电动葫芦定位线外用箭头和文字标明,文字高 200mm 宽 120mm,线宽 30mm。 3、使用棕刷涂刷。 3、防止踏空线、围栏、扶手、爬梯警示线 图例1:护栏、扶手 图例2:防踏空线 颜色 线宽 使用范围 黑黄相间 黄条纹300mm,黑条纹 300mm 厂房所有楼梯边缘处、楼梯扶手、 围栏、及外围爬梯。 黄色 宽 150mm 说 明 : 1、防止踏空线使用荧光油漆,标注在上下楼梯连接的边缘处, 宽度为 150mm, 生产现场网格楼梯可根据需要加宽。 2、围栏最上圈按图例一涂刷,最上圈以下部位全黄涂刷。 3、楼梯扶手和护栏使用黄黑相间油漆涂刷,长度为 300mm,从东南角开始涂刷。 4、围栏以东南角为起点涂刷黄色条纹为起点,扶手以最低点为起点涂刷黄色条纹为起点。 5、外围爬梯离地 1200mm 处刷黄黑相间条纹,有护笼刷至护笼第二层下端。 6、使用棕刷涂刷。 二、管道规范 1、管道颜色及字体标准 说明: 序号 管道名称 管道颜色 标识文字 管道颜色 标识字体颜色 1 合格介质管路 橙色 合格介质 白色字体 2 稀介质管路 橙色 稀介质 白色字体 3 煤泥水管路 黑色 煤泥水 白色字体 4 清扫水管路 天蓝色 清扫水 白色字体 5 循环水管路 天蓝色 循环水 白色字体 6 清水管路 绿色 清水 白色字体 7 风管 浅灰色 压缩空气 红色字体 8 消防水管 大红 消防水 白色字...
