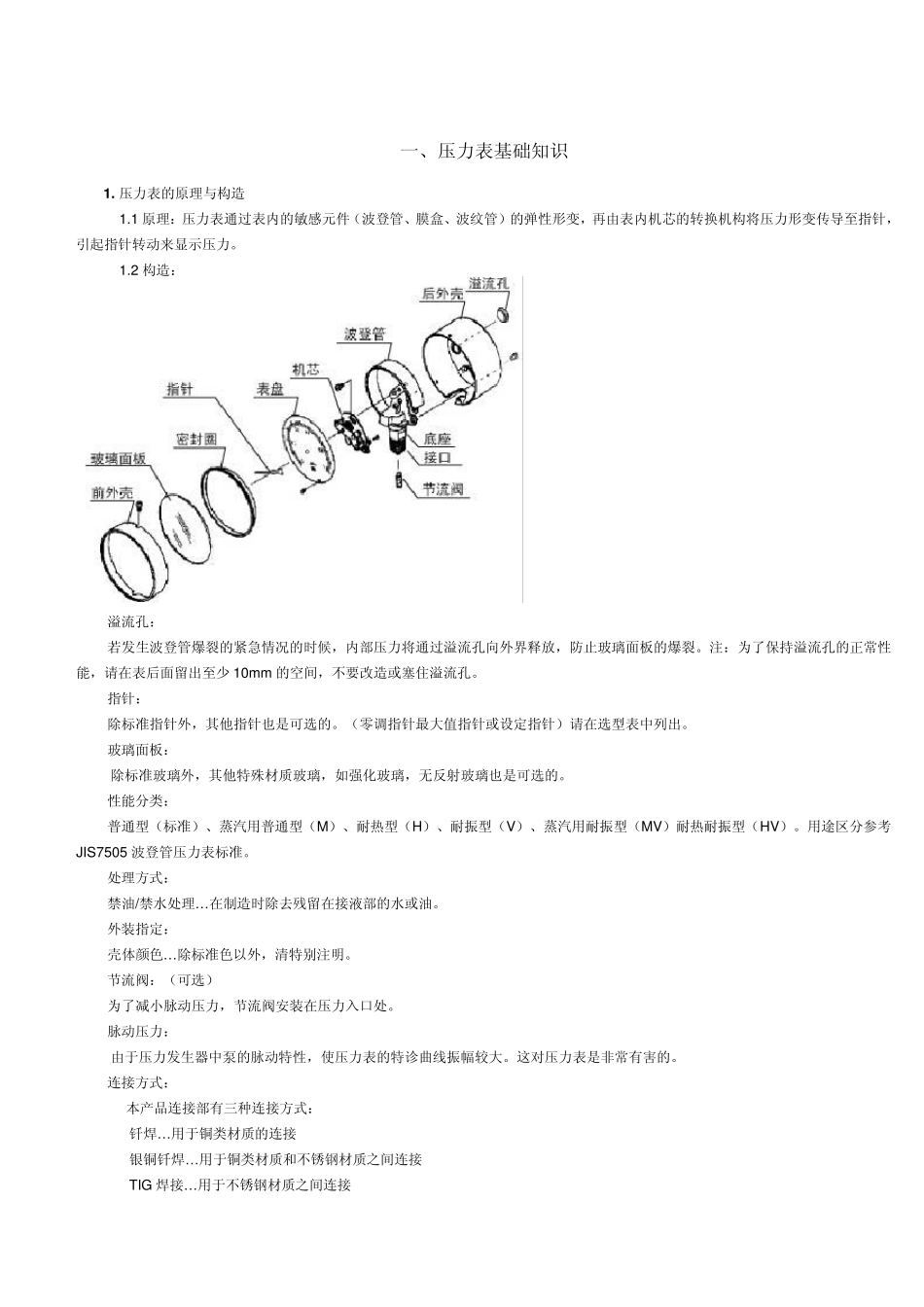

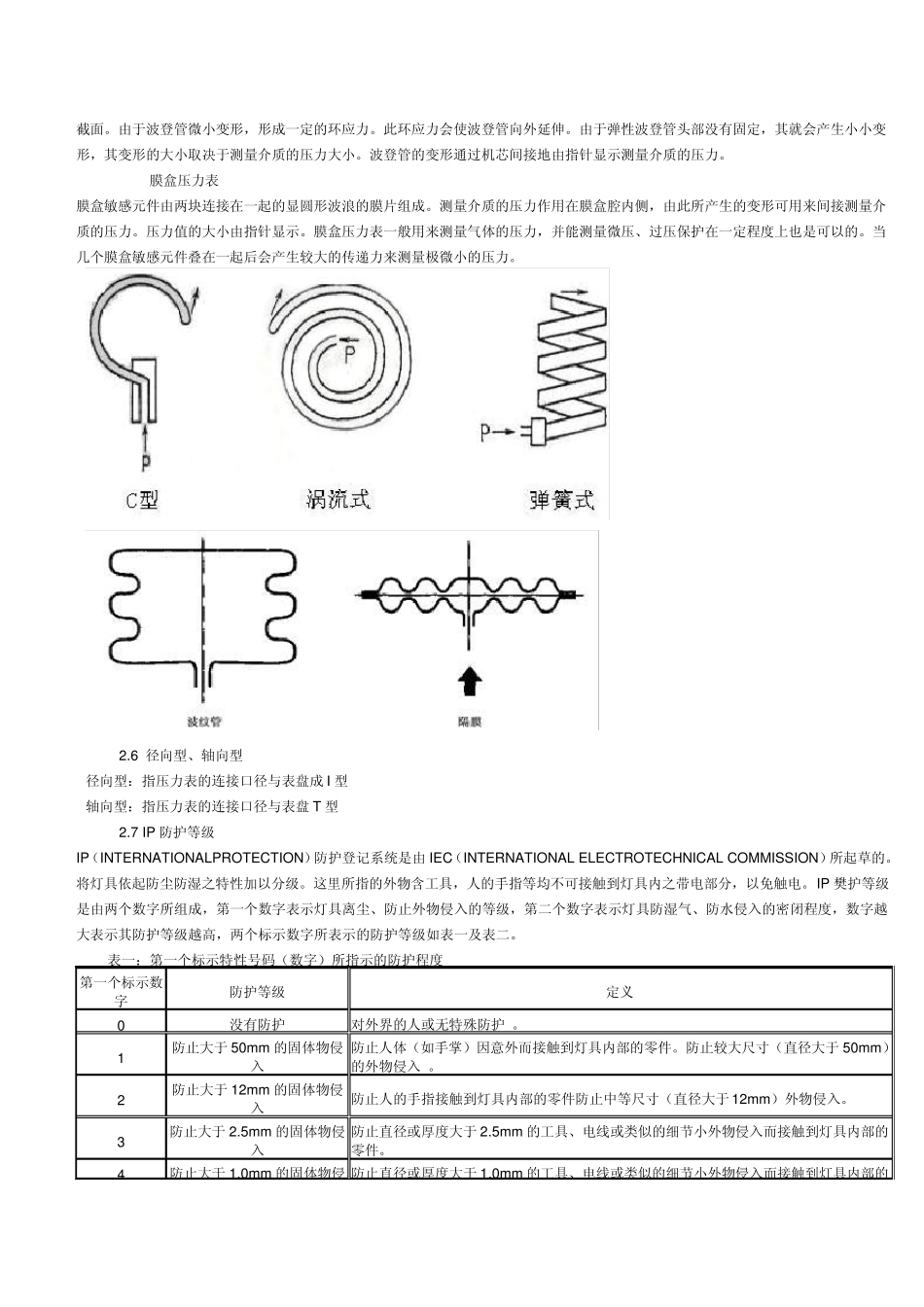

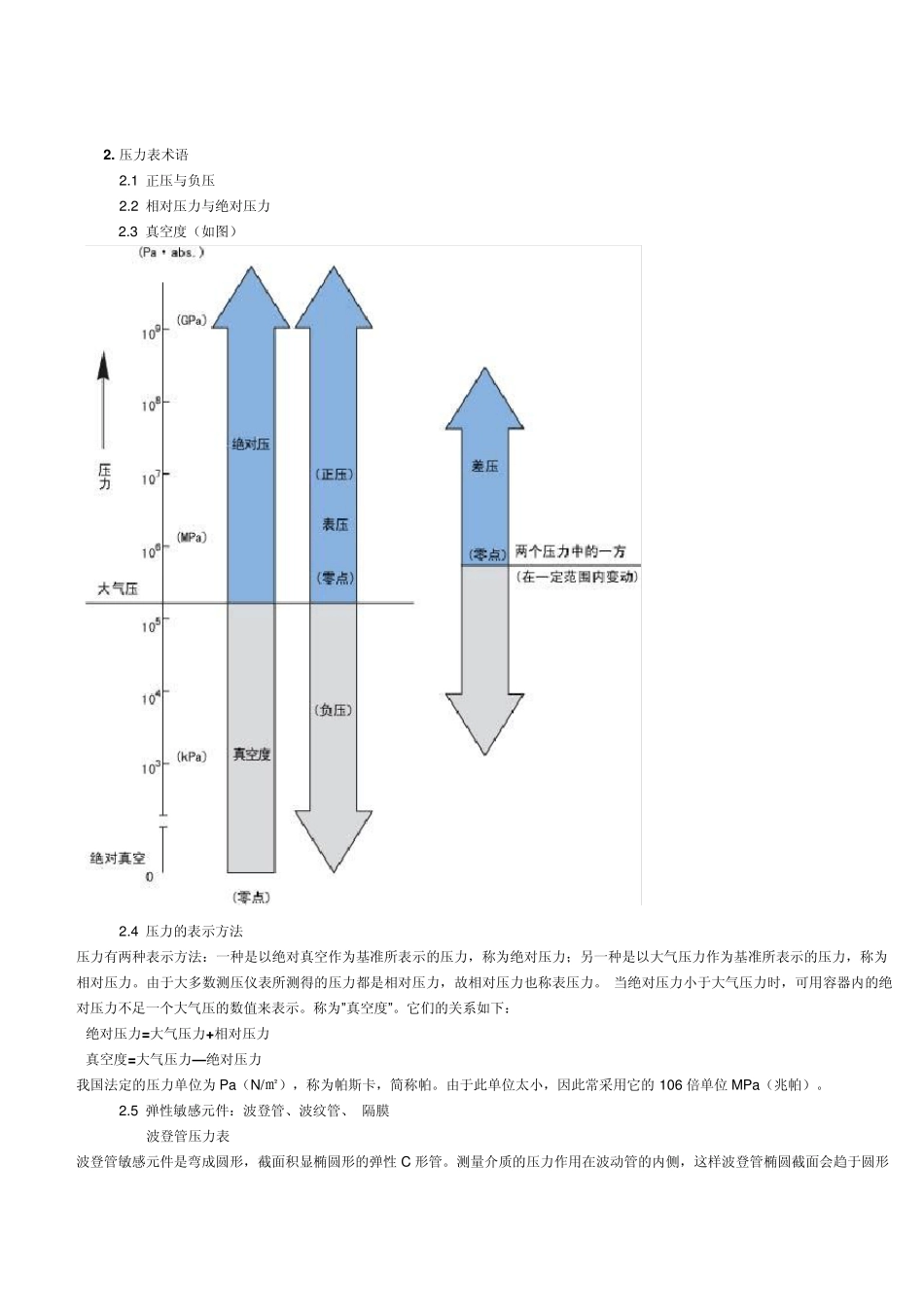

一、压力表基础知识 1 . 压力表的原理与构造 1.1 原理：压力表通过表内的敏感元件（波登管、膜盒、波纹管）的弹性形变，再由表内机芯的转换机构将压力形变传导至指针，引起指针转动来显示压力。 1.2 构造： 溢流孔： 若发生波登管爆裂的紧急情况的时候，内部压力将通过溢流孔向外界释放，防止玻璃面板的爆裂。注：为了保持溢流孔的正常性能，请在表后面留出至少 10m m 的空间，不要改造或塞住溢流孔。 指针： 除标准指针外，其他指针也是可选的。（零调指针最大值指针或设定指针）请在选型表中列出。 玻璃面板： 除标准玻璃外，其他特殊材质玻璃，如强化玻璃，无反射玻璃也是可选的。 性能分类： 普通型（标准）、蒸汽用普通型（M）、耐热型（H）、耐振型（V）、蒸汽用耐振型（MV）耐热耐振型（HV）。用途区分参考JIS7505 波登管压力表标准。 处理方式： 禁油/禁水处理…在制造时除去残留在接液部的水或油。 外装指定： 壳体颜色…除标准色以外，清特别注明。 节流阀：（可选） 为了减小脉动压力，节流阀安装在压力入口处。 脉动压力： 由于压力发生器中泵的脉动特性，使压力表的特诊曲线振幅较大。这对压力表是非常有害的。 连接方式： 本产品连接部有三种连接方式： 钎焊…用于铜类材质的连接 银铜钎焊…用于铜类材质和不锈钢材质之间连接 TIG 焊接…用于不锈钢材质之间连接 2. 压力表术语 2.1 正压与负压 2.2 相对压力与绝对压力 2.3 真空度（如图） 2.4 压力的表示方法 压力有两种表示方法：一种是以绝对真空作为基准所表示的压力，称为绝对压力；另一种是以大气压力作为基准所表示的压力，称为相对压力。由于大多数测压仪表所测得的压力都是相对压力，故相对压力也称表压力。 当绝对压力小于大气压力时，可用容器内的绝对压力不足一个大气压的数值来表示。称为”真空度”。它们的关系如下： 绝对压力=大气压力+相对压力 真空度=大气压力—绝对压力 我国法定的压力单位为Pa（N/㎡），称为帕斯卡，简称帕。由于此单位太小，因此常采用它的106 倍单位MPa（兆帕）。 2.5 弹性敏感元件：波登管、波纹管、 隔膜 波登管压力表 波登管敏感元件是弯成圆形，截面积显椭圆形的弹性C 形管。测量介质的压力作用在波动管的内侧，这样波登管椭圆截面会趋于圆形截面。由于波登管微小变形，形成一定的环应力。此环应力会使波登管向外延伸。由于弹性波登管头部没有固定，其就会产生小小变形，其变形的大...
