原煤斗计算书

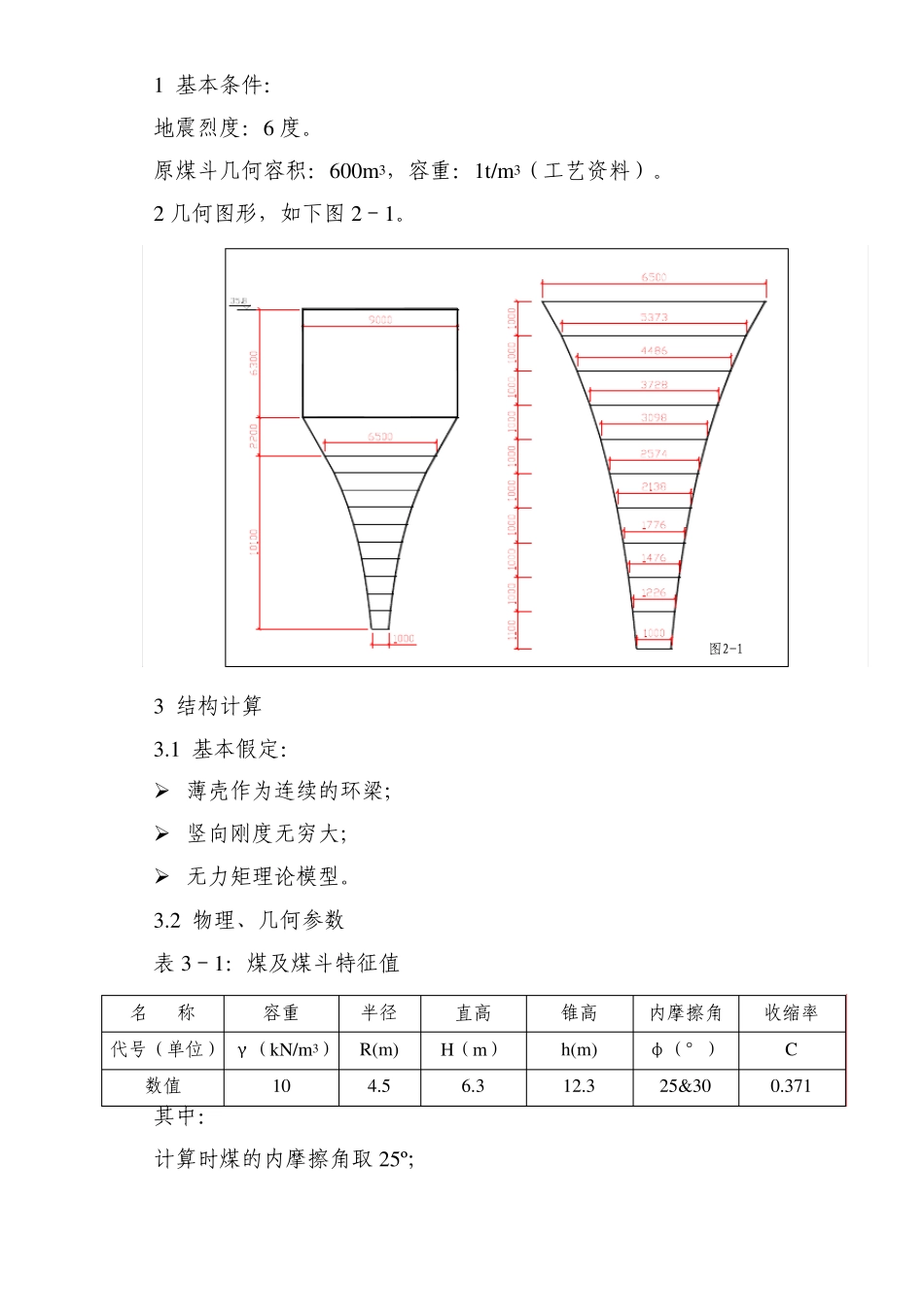

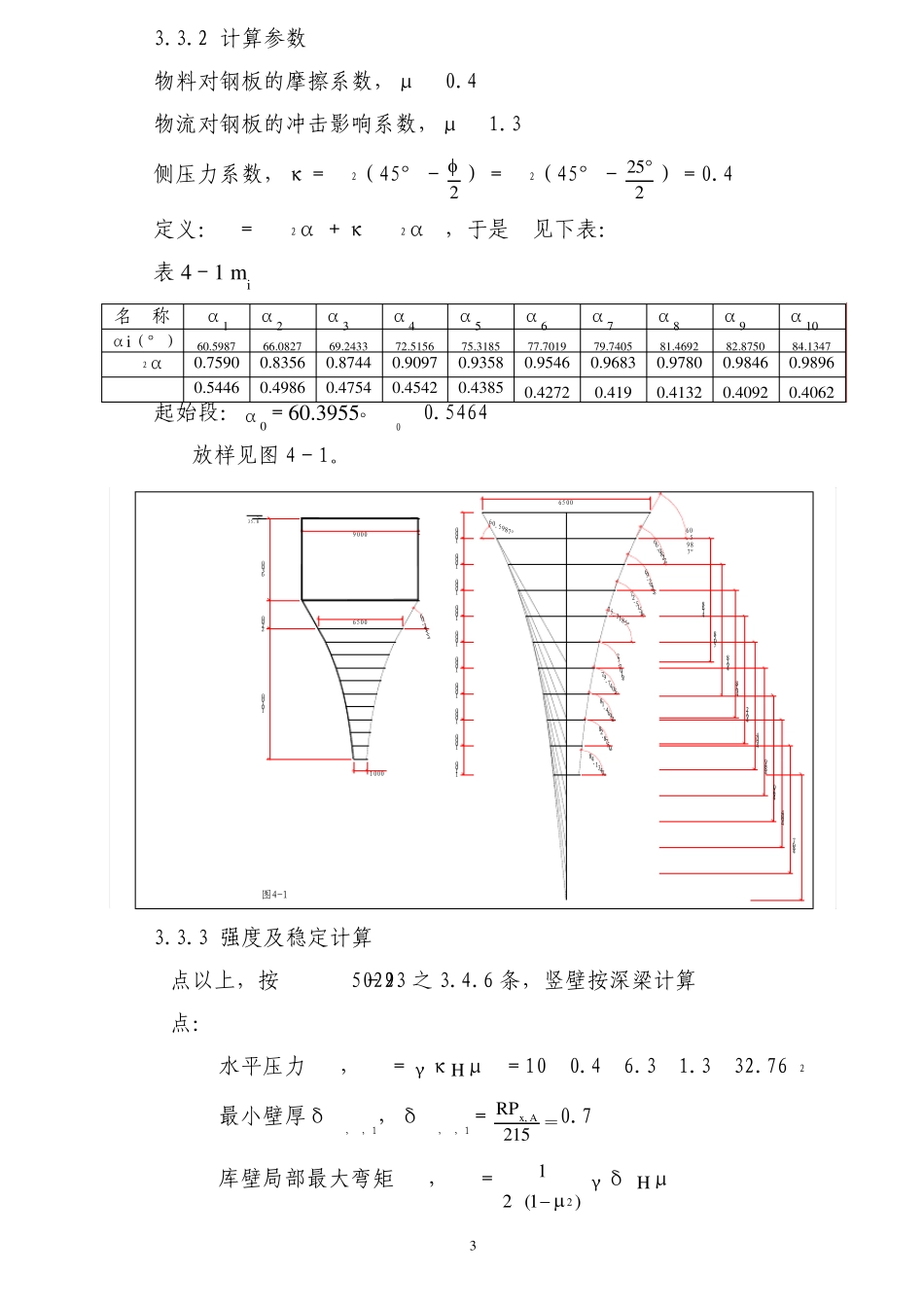

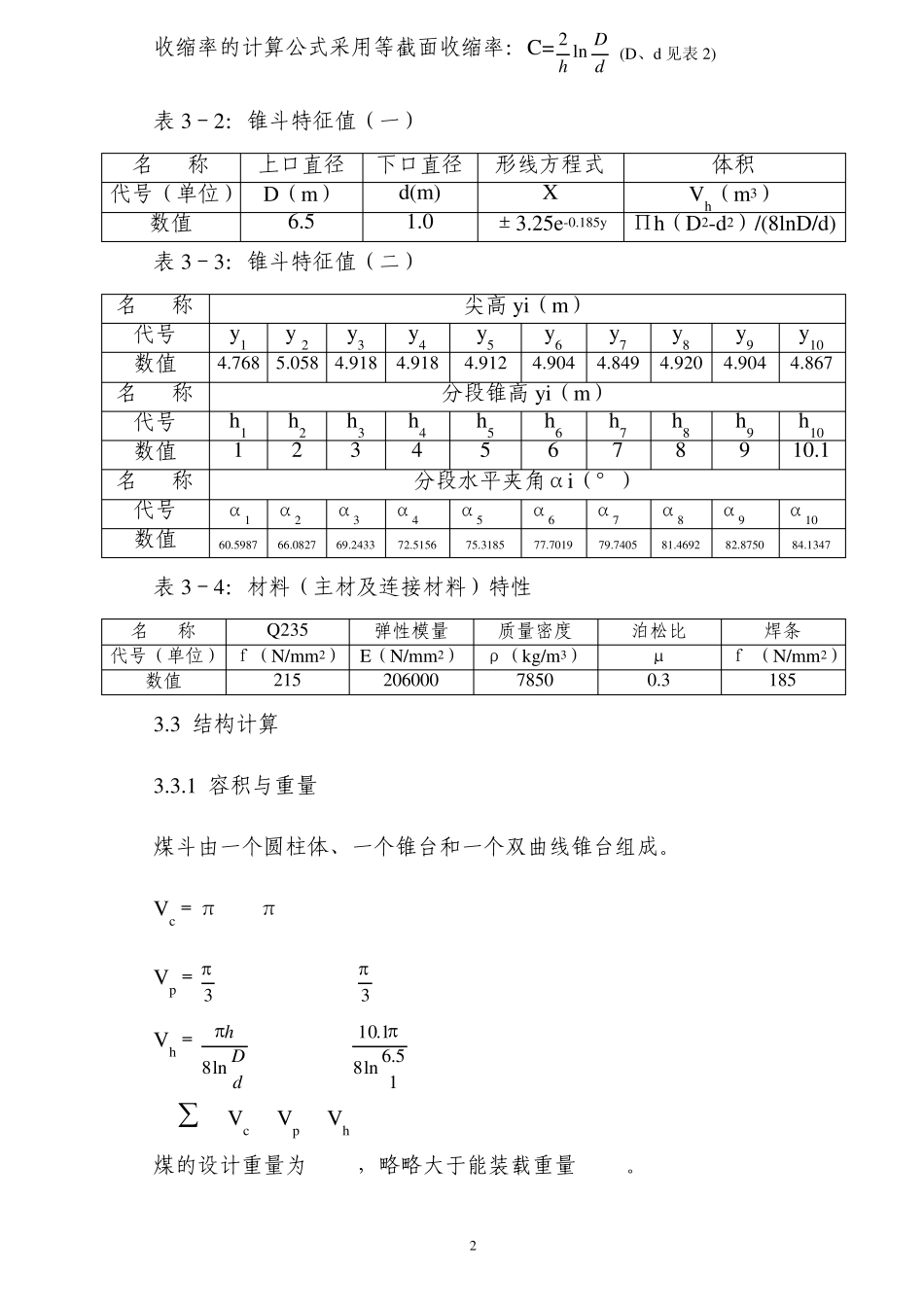

1 基本条件： 地震烈度：6 度。 原煤斗几何容积：600m3，容重：1t/m3（工艺资料）。 2 几何图形，如下图2－1。 图2-1 3 结构计算 3.1 基本假定：  薄壳作为连续的环梁；  竖向刚度无穷大；  无力矩理论模型。 3.2 物理、几何参数 表3－1：煤及煤斗特征值 名 称 容重 半径 直高 锥高 内摩擦角 收缩率 代号（单位） γ（kN/m3） R(m) H（m） h(m) φ（°） C 数值 10 4.5 6.3 12.3 25&30 0.371 其中： 计算时煤的内摩擦角取 25º； 2 收缩率的计算公式采用等截面收缩率：C=dDhln2 (D、d 见表 2) 表3－2：锥斗特征值（一） 名 称 上口直径 下口直径 形线方程式 体积 代号（单位） D（m） d(m) X Vh（m3） 数值 6.5 1.0 ±3.25e-0.185y Πh（D2-d2）/(8lnD/d) 表3－3：锥斗特征值（二） 名 称 尖高yi（m） 代号 y1 y 2 y3 y4 y5 y6 y7 y8 y9 y10 数值 4.768 5.058 4.918 4.918 4.912 4.904 4.849 4.920 4.904 4.867 名 称 分段锥高yi（m） 代号 h1 h2 h3 h4 h5 h6 h7 h8 h9 h10 数值 1 2 3 4 5 6 7 8 9 10.1 名 称 分段水平夹角αi（°） 代号 α1 α2 α3 α4 α5 α6 α7 α8 α9 α10 数值 60.5987 66.0827 69.2433 72.5156 75.3185 77.7019 79.7405 81.4692 82.8750 84.1347 表3－4：材料（主材及连接材料）特性 名 称 Q235 弹性模量 质量密度 泊松比 焊条 代号（单位） ｆ（N/mm2） E（N/mm2） ρ（kg/m3） μ ｆtw（N/mm2） 数值 215 206000 7850 0.3 185 3.3 结构计算 3.3.1 容积与重量 煤斗由一个圆柱体、一个锥台和一个双曲线锥台组成。 Vc＝πR2H=πx4.52x6.3=400.79(m3) Vp＝3 (R2+RD+D2)hc=3 x(4.52+4.5x3.25+3.252)x2.2=104.68(m3) Vh＝dDhln8 (D2-d2) =15.6ln81.10  (6.52-12)=87.41(m3) V= ( Vc + Vp + Vh)=592.88(m3) 煤的设计重量为 600t，略略大于能装载重量 593t。 3 3.3.2 计算参数 物料对钢板的摩擦系数，μc=0.4 ; 物流对钢板的冲击影响系数，μi=1.3 ; 侧压力系数，κ＝tg2（45°－2 ）＝tg2（45°－225 ）＝0.4 ; 定义：mi＝cos2αi＋κsin2αi ，于是 m见下表： 表 4－1 mi 名 称 α1 α2 α3 α4 α5 α6 α7 α8 α9 α10 αi（°） 60.5987 66.0827 69.2433 72.5...
