双馈发电机原理

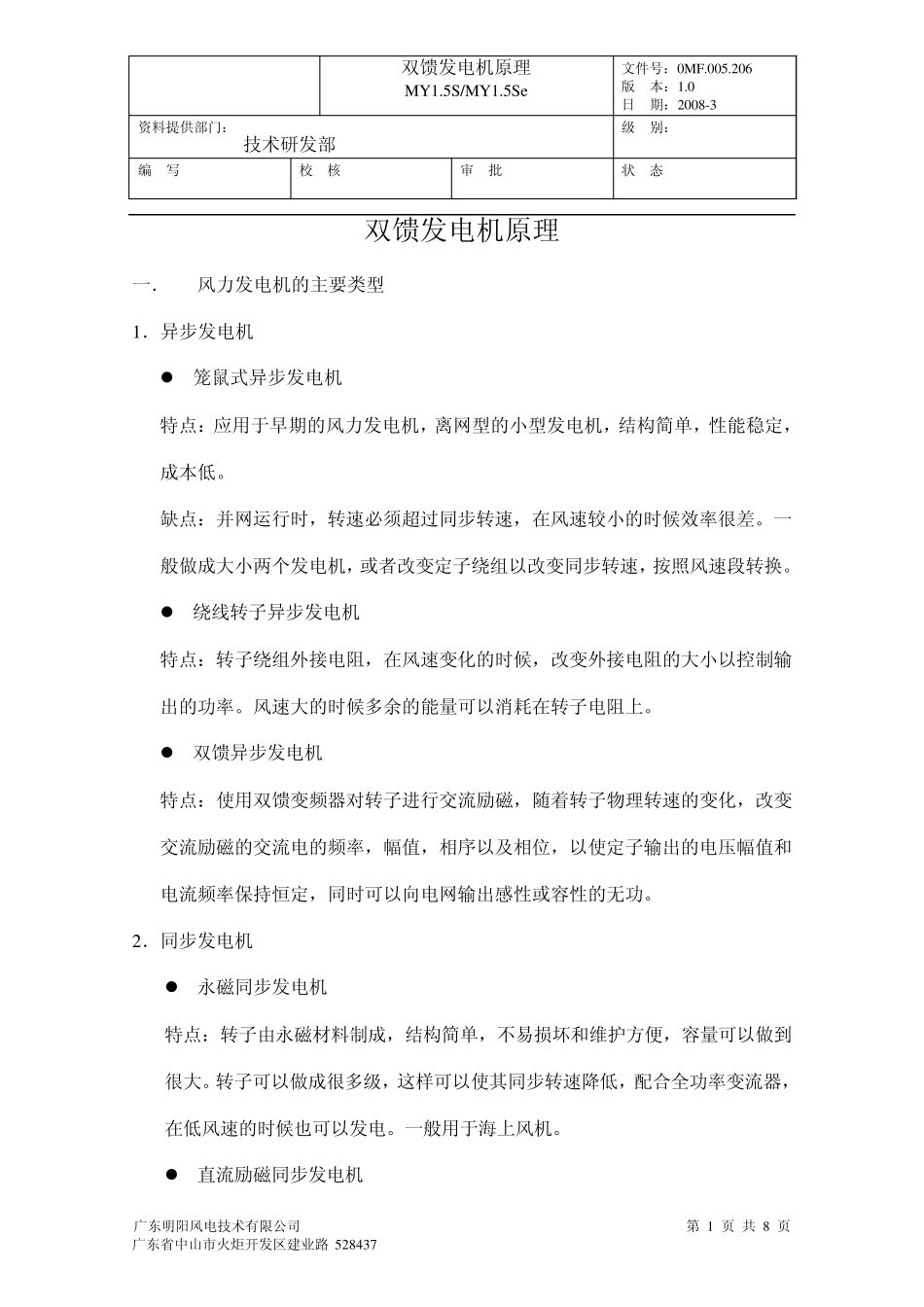

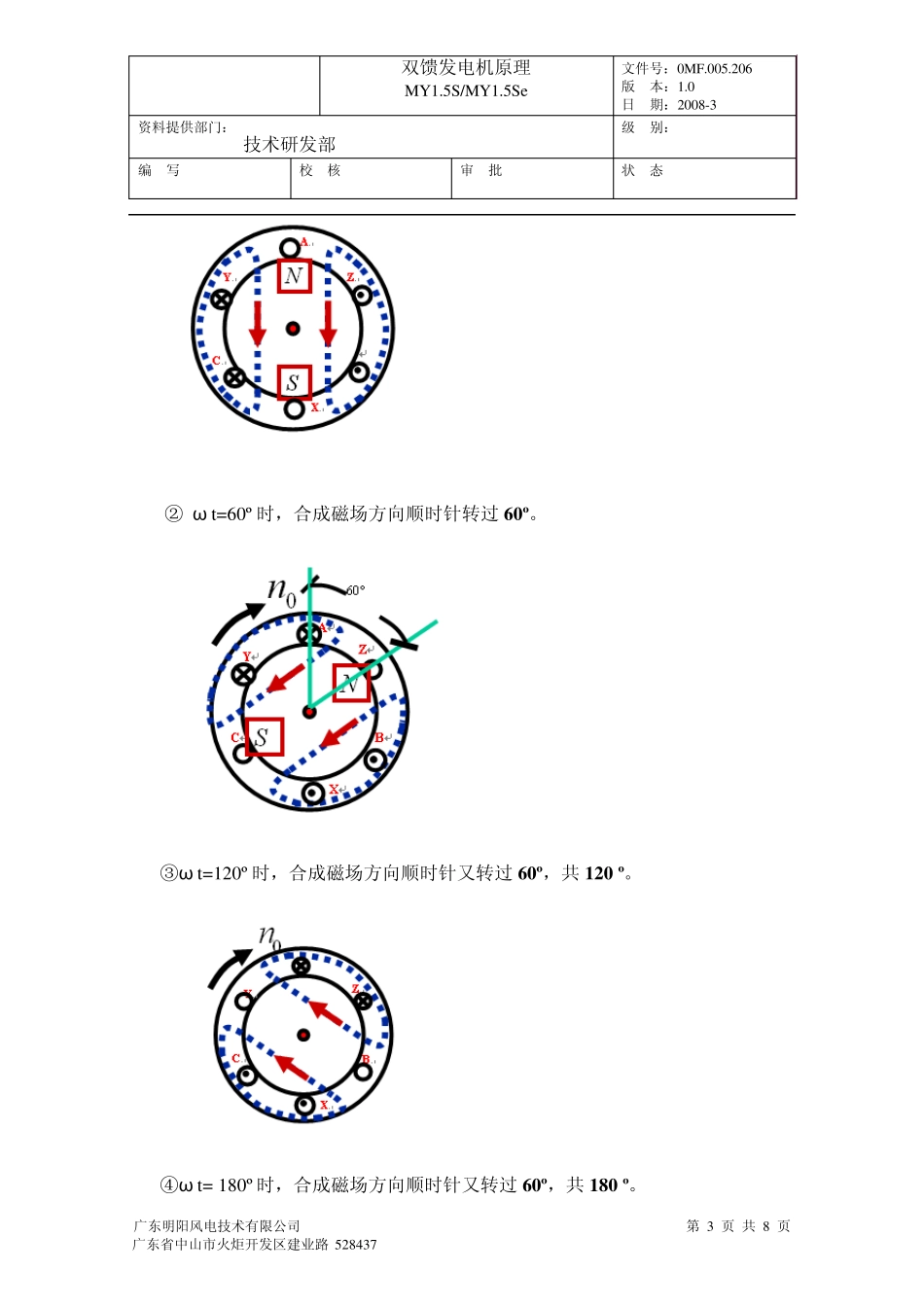

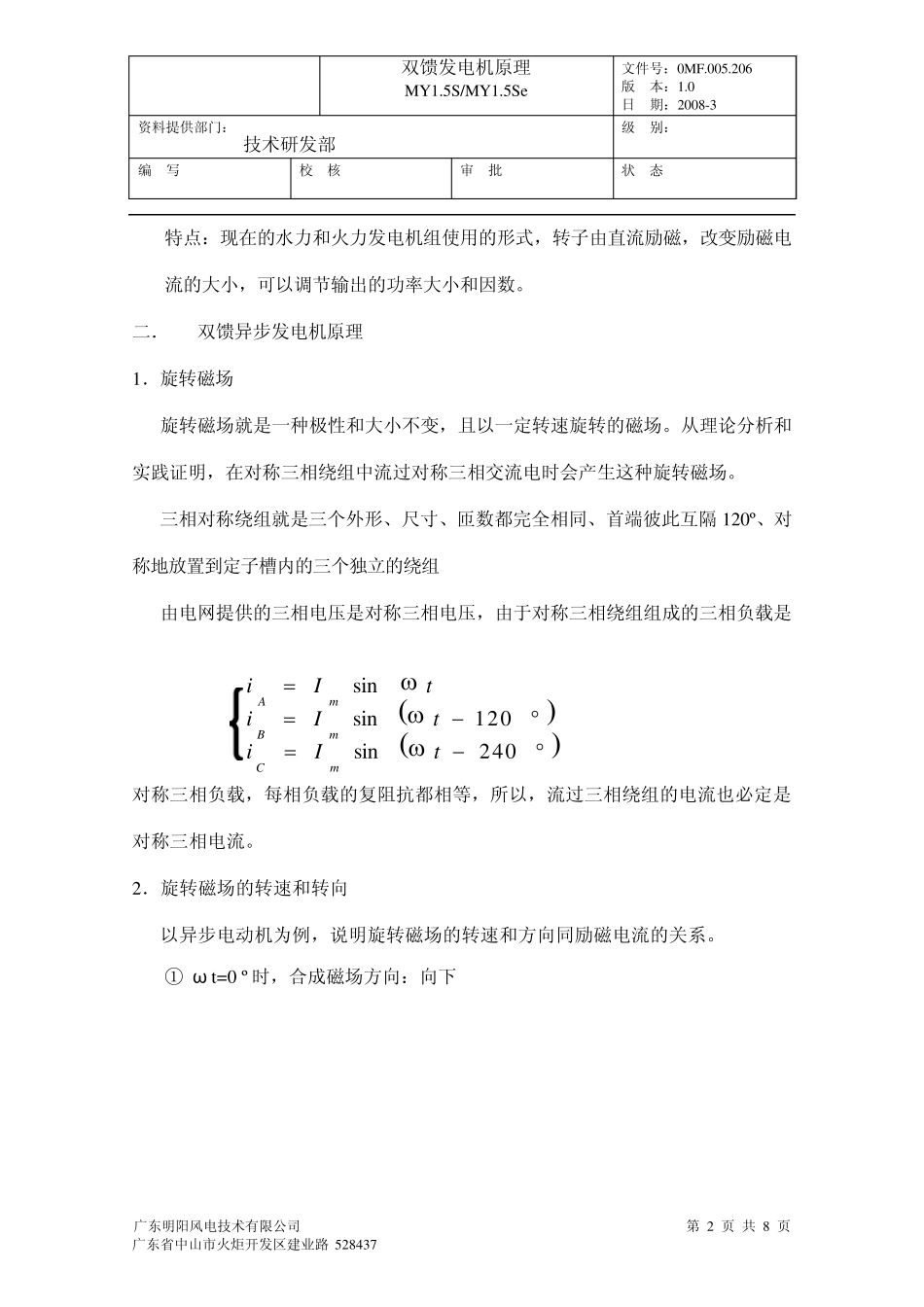

双馈发电机原理 MY1.5S/MY1.5Se 文件号：0MF.005.206 版 本：1.0 日 期：2008-3 资料提供部门： 技术研发部 级 别： 编 写 校 核 审 批 状 态 广东明阳风电技术有限公司 第 1 页 共 8 页 广东省中山市火炬开发区建业路 528437 双馈发电机原理 一． 风力发电机的主要类型 1．异步发电机  笼鼠式异步发电机 特点：应用于早期的风力发电机，离网型的小型发电机，结构简单，性能稳定，成本低。 缺点：并网运行时，转速必须超过同步转速，在风速较小的时候效率很差。一般做成大小两个发电机，或者改变定子绕组以改变同步转速，按照风速段转换。  绕线转子异步发电机 特点：转子绕组外接电阻，在风速变化的时候，改变外接电阻的大小以控制输出的功率。风速大的时候多余的能量可以消耗在转子电阻上。  双馈异步发电机 特点：使用双馈变频器对转子进行交流励磁，随着转子物理转速的变化，改变交流励磁的交流电的频率，幅值，相序以及相位，以使定子输出的电压幅值和电流频率保持恒定，同时可以向电网输出感性或容性的无功。 2．同步发电机  永磁同步发电机 特点：转子由永磁材料制成，结构简单，不易损坏和维护方便，容量可以做到很大。转子可以做成很多级，这样可以使其同步转速降低，配合全功率变流器，在低风速的时候也可以发电。一般用于海上风机。  直流励磁同步发电机 双馈发电机原理 MY1.5S/MY1.5Se 文件号：0MF.005.206 版 本：1.0 日 期：2008-3 资料提供部门： 技术研发部 级 别： 编 写 校 核 审 批 状 态 广东明阳风电技术有限公司 第 2 页 共 8 页 广东省中山市火炬开发区建业路 528437 特点：现在的水力和火力发电机组使用的形式，转子由直流励磁，改变励磁电流的大小，可以调节输出的功率大小和因数。 二． 双馈异步发电机原理 1．旋转磁场 旋转磁场就是一种极性和大小不变，且以一定转速旋转的磁场。从理论分析和实践证明，在对称三相绕组中流过对称三相交流电时会产生这种旋转磁场。 三相对称绕组就是三个外形、尺寸、匝数都完全相同、首端彼此互隔120º、对称地放置到定子槽内的三个独立的绕组 由电网提供的三相电压是对称三相电压，由于对称三相绕组组成的三相负载是对称三相负载，每相负载的复阻抗都相等，所以，流过三相绕组的电流也必定是对称三相电流。 2．旋转磁场的转速和转向 以异步电动机为例，说明旋转磁场的转速和方向同励磁...
