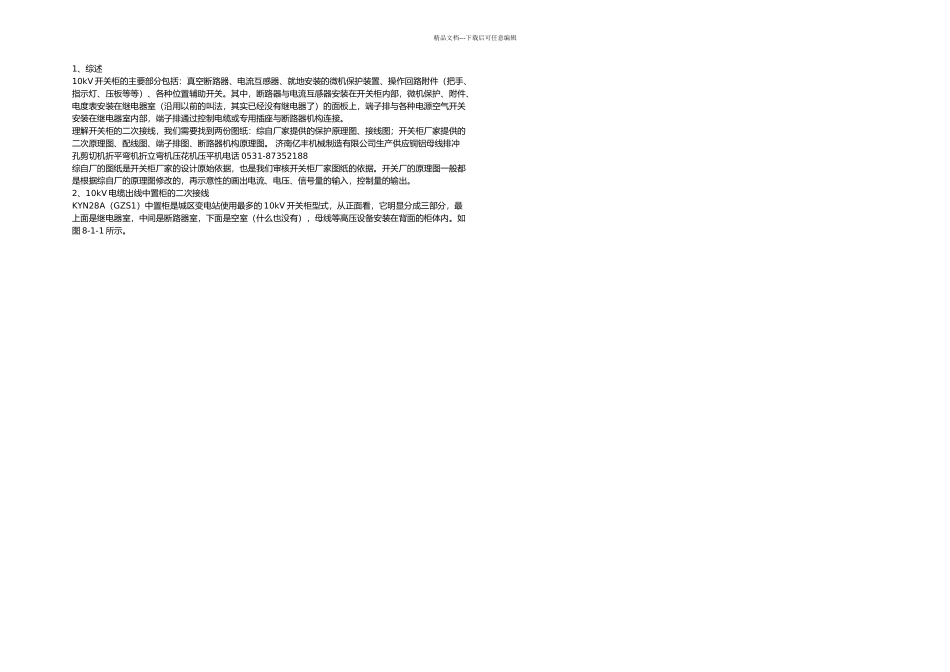

精品文档---下载后可任意编辑1、综述 10kV 开关柜的主要部分包括：真空断路器、电流互感器、就地安装的微机保护装置、操作回路附件（把手、指示灯、压板等等）、各种位置辅助开关
其中，断路器与电流互感器安装在开关柜内部，微机保护、附件、电度表安装在继电器室（沿用以前的叫法，其实已经没有继电器了）的面板上，端子排与各种电源空气开关安装在继电器室内部，端子排通过控制电缆或专用插座与断路器机构连接
理解开关柜的二次接线，我们需要找到两份图纸：综自厂家提供的保护原理图、接线图；开关柜厂家提供的二次原理图、配线图、端子排图、断路器机构原理图
济南亿丰机械制造有限公司生产供应铜铝母线排冲孔剪切机折平弯机折立弯机压花机压平机电话 0531-87352188综自厂的图纸是开关柜厂家的设计原始依据，也是我们审核开关柜厂家图纸的依据
开关厂的原理图一般都是根据综自厂的原理图修改的，再示意性的画出电流、电压、信号量的输入，控制量的输出
2、10kV 电缆出线中置柜的二次接线 KYN28A（GZS1）中置柜是城区变电站使用最多的 10kV 开关柜型式，从正面看，它明显分成三部分，最上面是继电器室，中间是断路器室，下面是空室（什么也没有），母线等高压设备安装在背面的柜体内
如图 8-1-1 所示

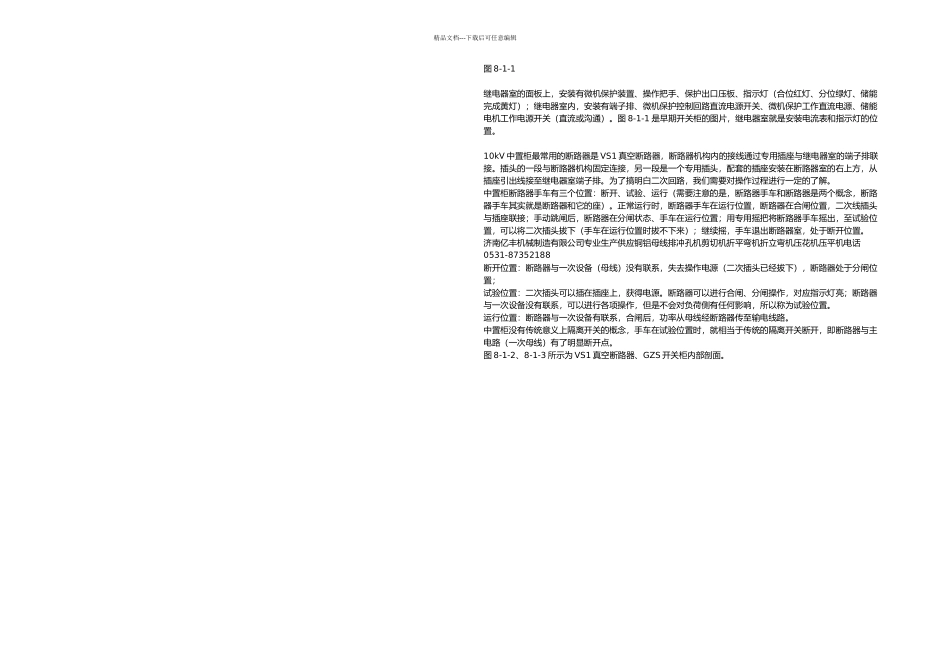

精品文档---下载后可任意编辑图 8-1-1 继电器室的面板上，安装有微机保护装置、操作把手、保护出口压板、指示灯（合位红灯、分位绿灯、储能完成黄灯）；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或沟通）
图 8-1-1 是早期开关柜的图片，继电器室就是安装电流表和指示灯的位置

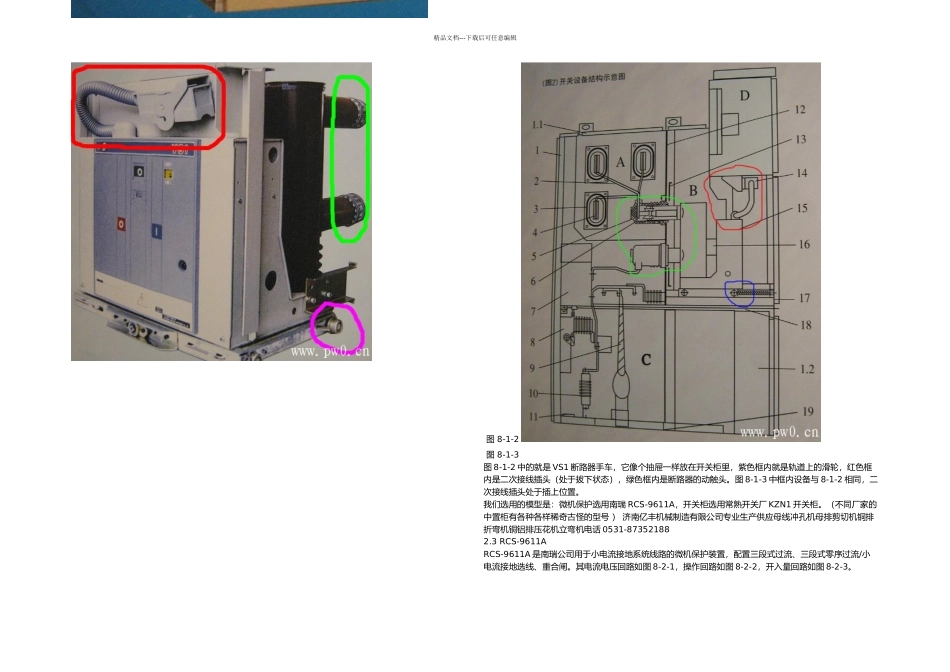

10kV 中置柜最常用的断路器是 VS1 真空断路器，断路器机构内的接线通过专用插座与继电器室的端子排联接
插头的一段与断路器机构固定连接，另一段是一个专用插头，
