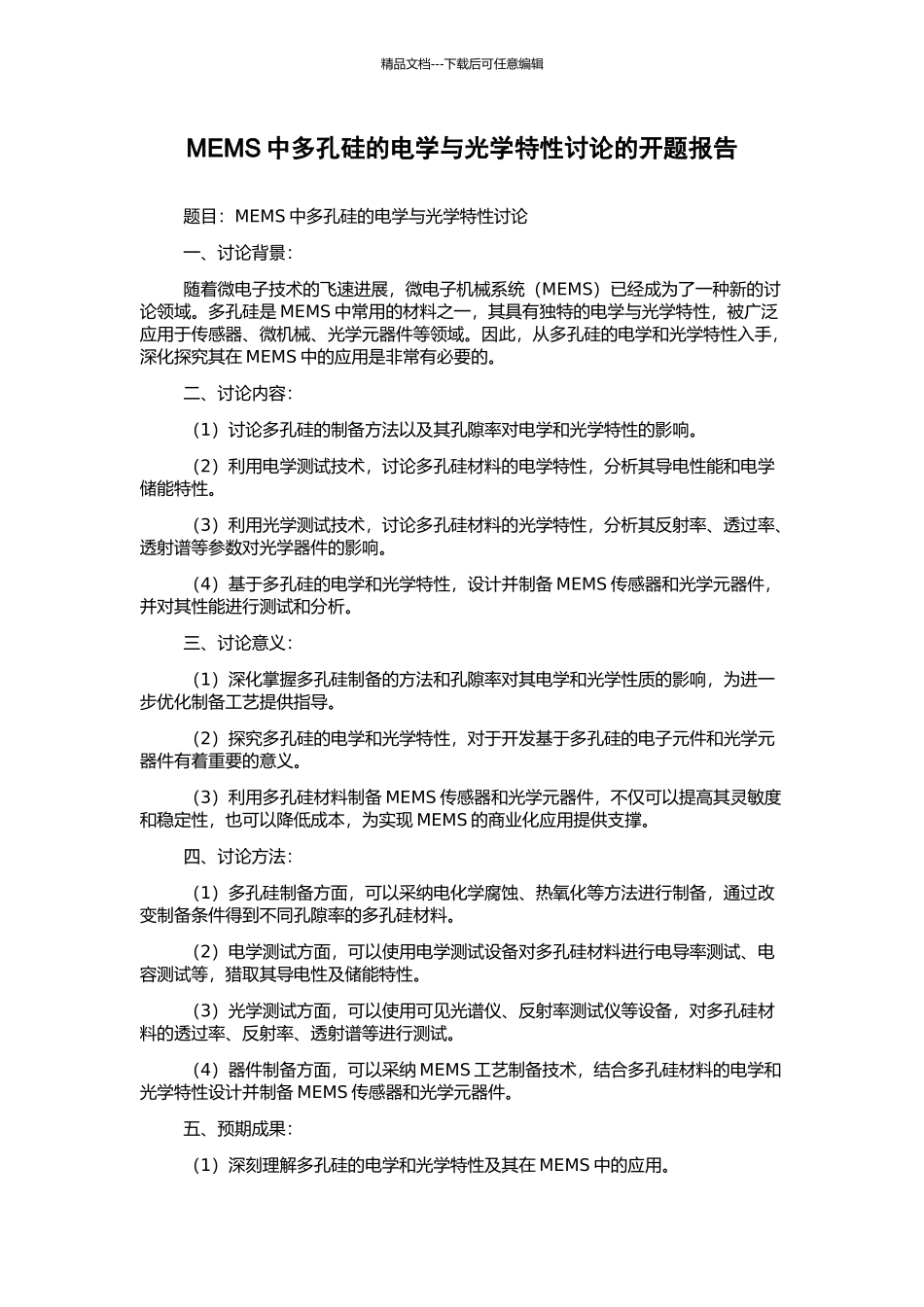

MEMS中多孔硅的电学与光学特性研究的开题报告_第1页
1/2

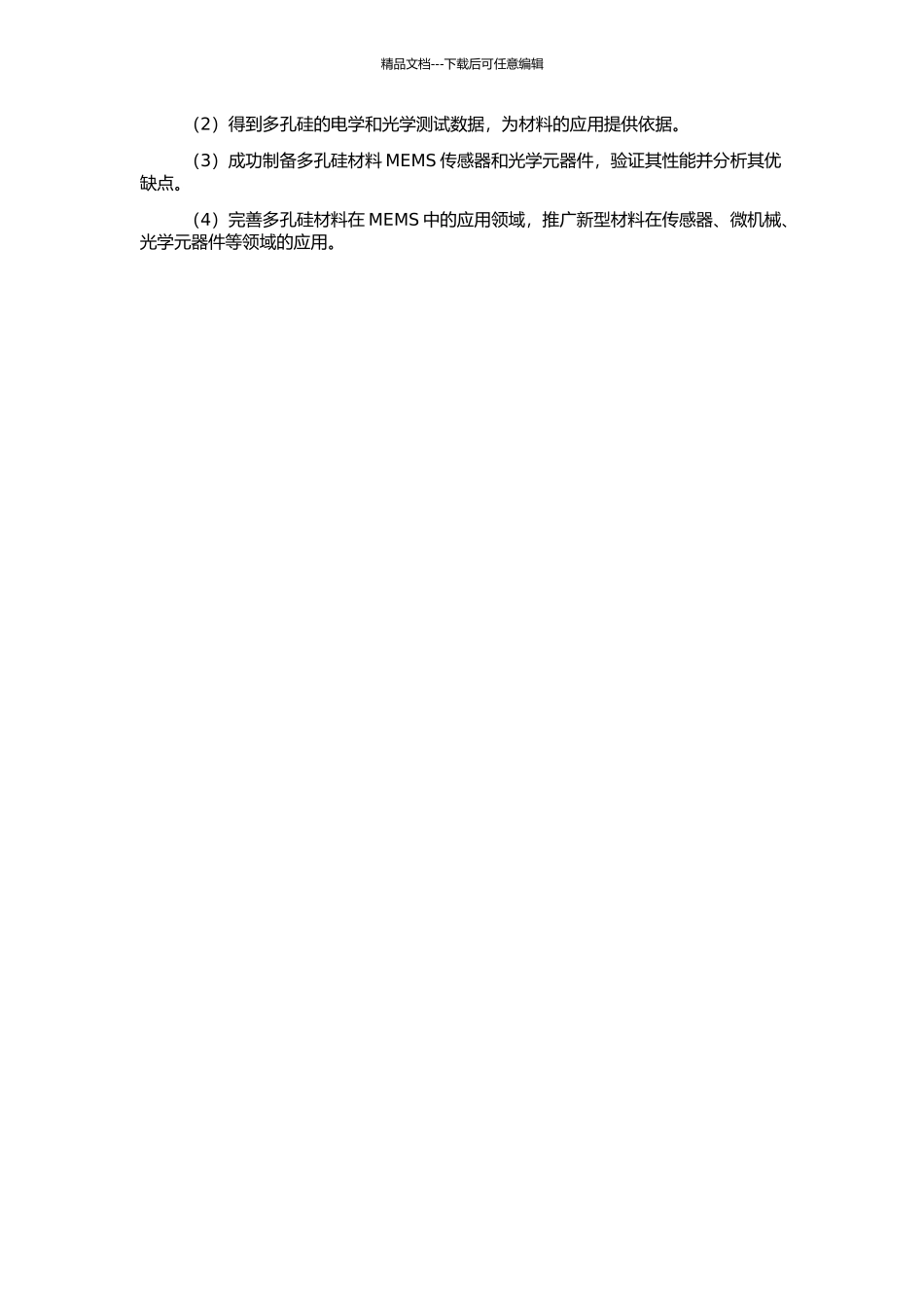

MEMS中多孔硅的电学与光学特性研究的开题报告_第2页
2/2
精品文档---下载后可任意编辑MEMS 中多孔硅的电学与光学特性讨论的开题报告题目:MEMS 中多孔硅的电学与光学特性讨论一、讨论背景:随着微电子技术的飞速进展,微电子机械系统(MEMS)已经成为了一种新的讨论领域。多孔硅是 MEMS 中常用的材料之一,其具有独特的电学与光学特性,被广泛应用于传感器、微机械、光学元器件等领域。因此,从多孔硅的电学和光学特性入手,深化探究其在 MEMS 中的应用是非常有必要的。二、讨论内容:(1)讨论多孔硅的制备方法以及其孔隙率对电学和光学特性的影响。(2)利用电学测试技术,讨论多孔硅材料的电学特性,分析其导电性能和电学储能特性。(3)利用光学测试技术,讨论多孔硅材料的光学特性,分析其反射率、透过率、透射谱等参数对光学器件的影响。(4)基于多孔硅的电学和光学特性,设计并制备 MEMS 传感器和光学元器件,并对其性能进行测试和分析。三、讨论意义:(1)深化掌握多孔硅制备的方法和孔隙率对其电学和光学性质的影响,为进一步优化制备工艺提供指导。(2)探究多孔硅的电学和光学特性,对于开发基于多孔硅的电子元件和光学元器件有着重要的意义。(3)利用多孔硅材料制备 MEMS 传感器和光学元器件,不仅可以提高其灵敏度和稳定性,也可以降低成本,为实现 MEMS 的商业化应用提供支撑。四、讨论方法:(1)多孔硅制备方面,可以采纳电化学腐蚀、热氧化等方法进行制备,通过改变制备条件得到不同孔隙率的多孔硅材料。(2)电学测试方面,可以使用电学测试设备对多孔硅材料进行电导率测试、电容测试等,猎取其导电性及储能特性。(3)光学测试方面,可以使用可见光谱仪、反射率测试仪等设备,对多孔硅材料的透过率、反射率、透射谱等进行测试。(4)器件制备方面,可以采纳 MEMS 工艺制备技术,结合多孔硅材料的电学和光学特性设计并制备 MEMS 传感器和光学元器件。五、预期成果:(1)深刻理解多孔硅的电学和光学特性及其在 MEMS 中的应用。精品文档---下载后可任意编辑(2)得到多孔硅的电学和光学测试数据,为材料的应用提供依据。(3)成功制备多孔硅材料 MEMS 传感器和光学元器件,验证其性能并分析其优缺点。(4)完善多孔硅材料在 MEMS 中的应用领域,推广新型材料在传感器、微机械、光学元器件等领域的应用。
