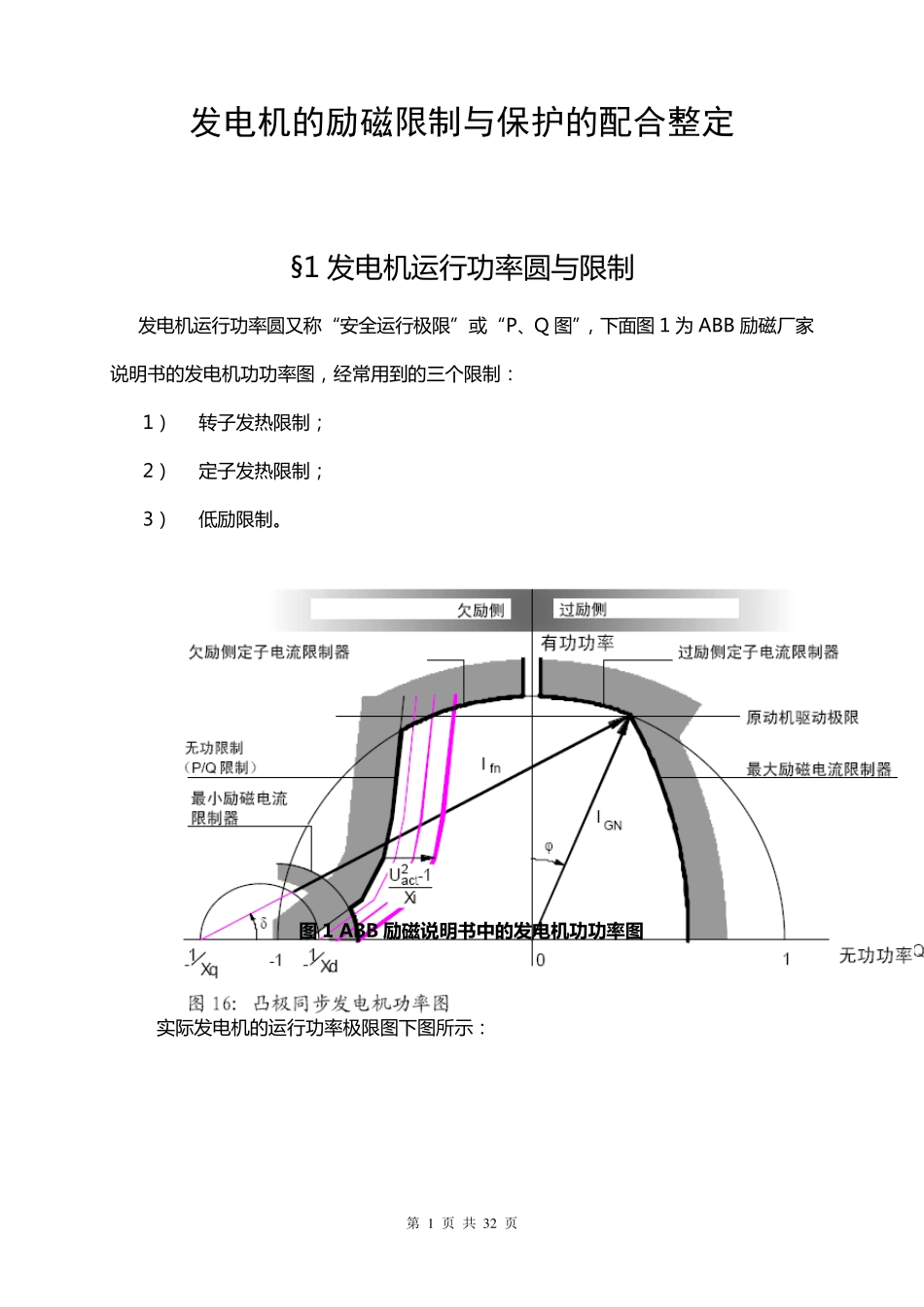

第 1 页 共 3 2 页 发电机的励磁限制与保护的配合整定 §1 发 电 机 运 行 功 率 圆 与 限 制 发 电 机 运 行 功 率 圆 又 称 “安全运 行 极限 ”或“P、Q 图”，下面图 1 为 ABB 励磁厂家说明书的发 电 机 功 功 率 图，经常用到的三个限 制 ： 1） 转子发 热限 制 ； 2） 定子发 热限 制 ； 3） 低励限 制 。 图 1 ABB 励 磁 说 明 书 中的发电机功功率图 实际发 电 机 的运 行 功 率 极限 图下图所示： 第 2 页 共 32 页 图 2 某 600MW 汽 轮 机 组 功率图 §1.1 转 子 发 热 限 制 §1.1.1 同步发 电机的相量图 同步发 电机的电动势相量图如图 3 所示 I U Eq jIx q δ φ 第 3 页 共 32 页 图 3 同 步 发 电 机 的 电 动 势 相 量 图 对 △oab的 每 条 边 分 别 乘 以 U／ Xq， 得 功 率 三 角 形 △OAB， 并 以 O点 为 原 点 ， 引 入 直角 坐 标 系 ， 如 图 3所 示 。从 图 上 可 看 出 有 以 下 关 系 成 立 ： 图 4 功 率 三角形 1) φ— OA与 纵 轴 的 夹 角 即 为 功 率 因 数 角 ； 2） δ— 发 电 机 功 角 ； 3) 直 角 坐 标 系 的 第 一 象 限 是 发 电 机 的 迟 相 (过 励 )运 行 区 ， 第 二 象 限 是 发 电 机 的 进 相 (欠励 )运 行 区 。 4) 发 电 机 机 端 电 压 U保 持 不 变 ， Xd为 发 电 机 同 步 电 抗 为 常 数 ， BA的 长 度 正 比 于 发 电 机电 势 ， 也 正 比 于 励 磁 电 流 Ifn。以 B点 为 圆 心 ， 以 BA为 半 径 作 圆 弧 ， 此 圆 弧 即 为 转 子发 热 极 限 曲 线 。对 应 图 1中 的 “最 大 励 磁 电 流 限 制 器 ”。 运 行 分 析： 汽轮发 电 机 额定运 行 时， 定子 电 流 I与 励 磁 电 流 均为 额定值， 一 般其额定功 率 因 数 cosφ为 0．85—0.9。此 时， 当欲调整发 电 机 的 运 行 参数 ， 降低其功 率 因 数 (φ角 增大 )时，增发 无功 ， 励 磁 电 流 I 会增加， 发 电 机 的 运 行 受到转 子 发 热 极 限 的 限 制 。为 了使转 子 不I U2/xq EqU/xq UI...
