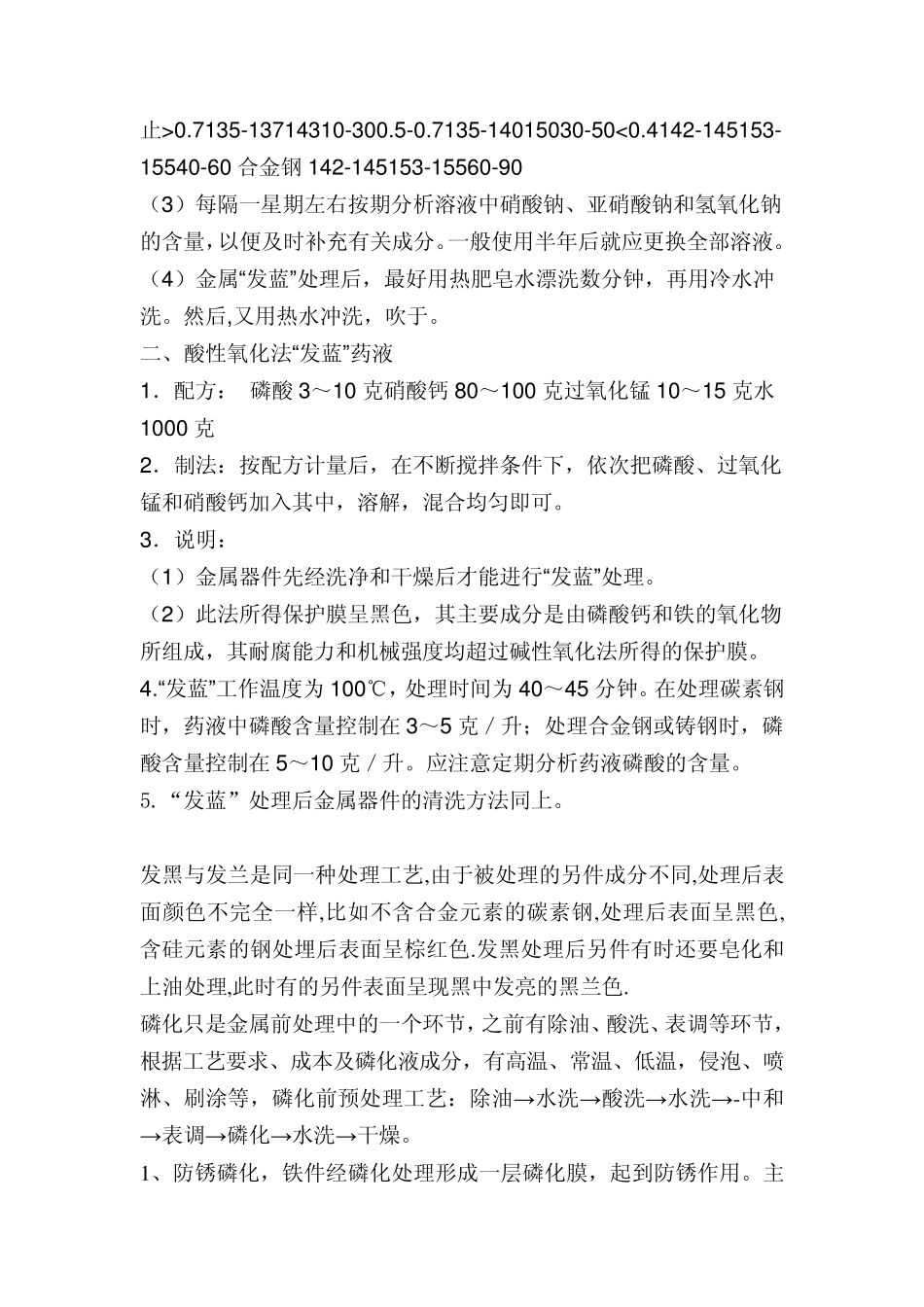

钢制件的表面发黑处理，也有被称之为发蓝的。 发黑处理现在常用的方法有传统的碱性加温发黑和出现较晚的常温发黑两种。 但常温发黑工艺对于低碳钢的效果不太好。 A3 钢用碱性发黑好一些。 碱性发黑细分出来，又有一次发黑和两次发黑的区别。 发黑液的主要成分是氢氧化钠和亚硝酸钠。 发黑时所需温度的宽容度较大，大概在 135 摄氏度到 155 摄氏度之间都可以得到不错的表面，只是所需时间有些长短而已。 实际操作中，需要注意的是工件发黑前除锈和除油的质量，以及发黑后的钝化浸油。发黑质量的好坏往往因这些工序而变化。 金属“发蓝”药液 采用碱性氧化法或酸性氧化法；使金属表面形成一层氧化膜，以防止金属表面被腐蚀，此处理过程称为“发蓝”。 黑色金属表面经“发蓝”处理后所形成的氧化膜，其外层主要是四氧化三铁，内层为氧化亚铁。 一、碱性氧化法“发蓝”药液 1．配方： 硝酸钠 50～100 克氢氧化钠 600～700 克亚硝酸钠 100～200 克水1000 克 2．制法：按配方计量后，在搅拌条件下，依次把各料加入其中，溶解，混合均匀即可。 3．说明： （1）金属表面务必洗净和干燥以后，才能进行“发篮”处理。 （2）金属器件进行“发蓝”处理条件与金属中的含碳量有关，“发蓝”药液温度及金属器件在其中的处理时间可参考下表。 金属中含碳量%工作温度（℃）处理时间（分）开始终止 >0.7135-13714310-300.5-0.7135-14015030-50<0.4142-145153-15540-60 合 金 钢 142-145153-15560-90 （ 3） 每 隔 一 星 期 左 右 按 期 分 析 溶 液 中 硝 酸 钠 、 亚 硝 酸 钠 和 氢 氧 化 钠的 含 量 ，以 便 及 时 补 充 有 关 成 分 。一 般 使 用 半 年 后 就 应 更 换 全 部 溶 液 。 （ 4） 金 属 “发 蓝 ”处 理 后 ， 最 好 用 热 肥 皂 水 漂 洗 数 分 钟 ， 再 用 冷 水 冲洗 。 然 后 ,又 用 热 水 冲 洗 ， 吹 于 。 二 、 酸 性 氧 化 法 “发 蓝 ”药 液 1． 配 方 ： 磷 酸 3～ 10 克 硝 酸 钙 80～ 100 克 过 氧 化 锰 10～ 15 克 水1000 克 2． 制 法 ： 按 配 方 计 量 后 ， 在 不 断 搅 拌 条 件 下 ， 依 次 把 磷 酸 、 过 氧 化锰 和 硝 酸 钙 加 入 其 中 ， 溶 解 ， 混 合 均 匀 即 可 。 3． 说 明 ...
