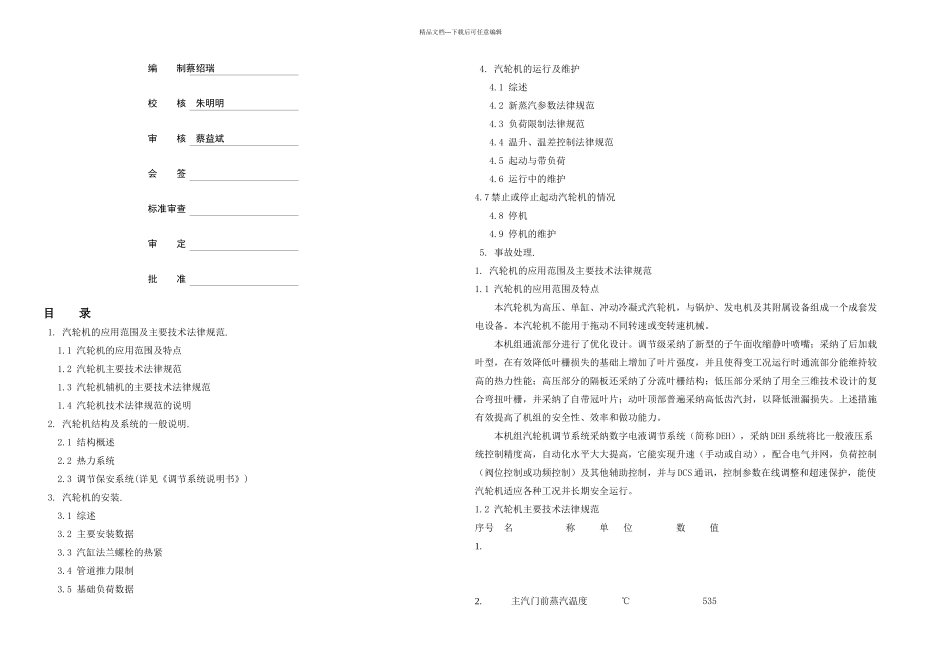

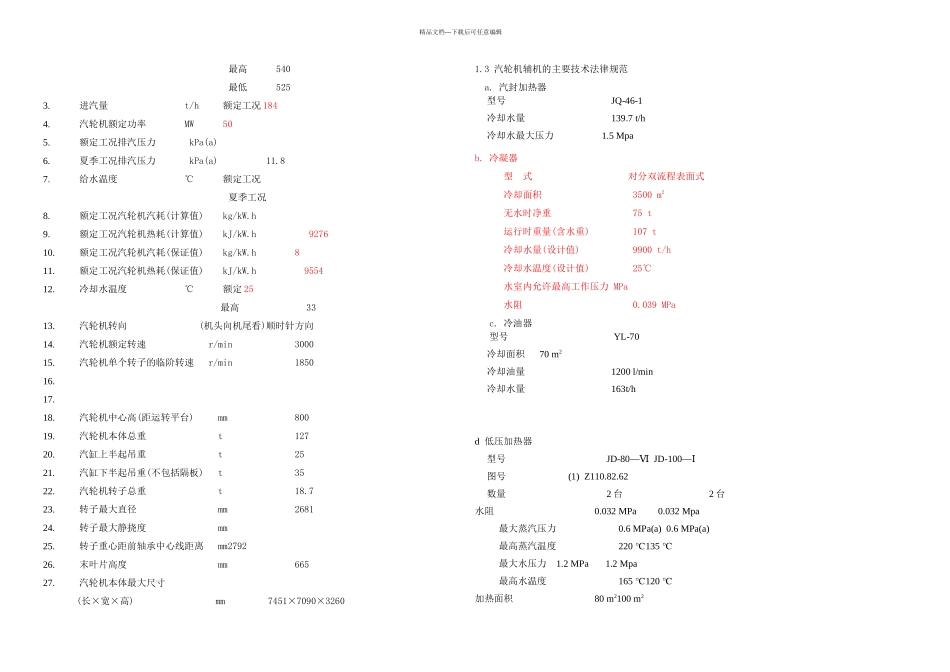

精品文档---下载后可任意编辑50MW 冷凝式汽轮机说明书南京汽轮电机(集团)有限责任公司精品文档---下载后可任意编辑编 制蔡绍瑞校 核 朱明明审 核 蔡益斌会 签标准审查审 定批 准目 录 1. 汽轮机的应用范围及主要技术法律规范. 1.1 汽轮机的应用范围及特点 1.2 汽轮机主要技术法律规范 1.3 汽轮机辅机的主要技术法律规范 1.4 汽轮机技术法律规范的说明 2. 汽轮机结构及系统的一般说明. 2.1 结构概述 2.2 热力系统 2.3 调节保安系统(详见《调节系统说明书》) 3. 汽轮机的安装. 3.1 综述 3.2 主要安装数据 3.3 汽缸法兰螺栓的热紧 3.4 管道推力限制 3.5 基础负荷数据 4. 汽轮机的运行及维护 4.1 综述 4.2 新蒸汽参数法律规范 4.3 负荷限制法律规范 4.4 温升、温差控制法律规范 4.5 起动与带负荷 4.6 运行中的维护4.7 禁止或停止起动汽轮机的情况 4.8 停机 4.9 停机的维护 5. 事故处理.1. 汽轮机的应用范围及主要技术法律规范1.1 汽轮机的应用范围及特点本汽轮机为高压、单缸、冲动冷凝式汽轮机，与锅炉、发电机及其附属设备组成一个成套发电设备。本汽轮机不能用于拖动不同转速或变转速机械。本机组通流部分进行了优化设计。调节级采纳了新型的子午面收缩静叶喷嘴；采纳了后加载叶型，在有效降低叶栅损失的基础上增加了叶片强度，并且使得变工况运行时通流部分能维持较高的热力性能；高压部分的隔板还采纳了分流叶栅结构；低压部分采纳了用全三维技术设计的复合弯扭叶栅，并采纳了自带冠叶片；动叶顶部普遍采纳高低齿汽封，以降低泄漏损失。上述措施有效提高了机组的安全性、效率和做功能力。本机组汽轮机调节系统采纳数字电液调节系统（简称 DEH），采纳 DEH 系统将比一般液压系统控制精度高，自动化水平大大提高，它能实现升速（手动或自动），配合电气并网，负荷控制（阀位控制或功频控制）及其他辅助控制，并与 DCS 通讯，控制参数在线调整和超速保护，能使汽轮机适应各种工况并长期安全运行。1.2 汽轮机主要技术法律规范序号 名 称 单 位 数 值1.2.主汽门前蒸汽温度 ℃ 535精品文档---下载后可任意编辑最高 540最低 5253.进汽量 t/h 额定工况 1844.汽轮机额定功率 MW 505.额定工况排汽压力 kPa(a) 6.夏季工况排汽压力 kPa(a) 11.8 7.给水温度 ℃ 额定工况 夏季工况8.额定工况汽轮机汽耗(计算值) kg/kW.h 9.额定工况汽轮机热耗(计算值) kJ/kW.h...
