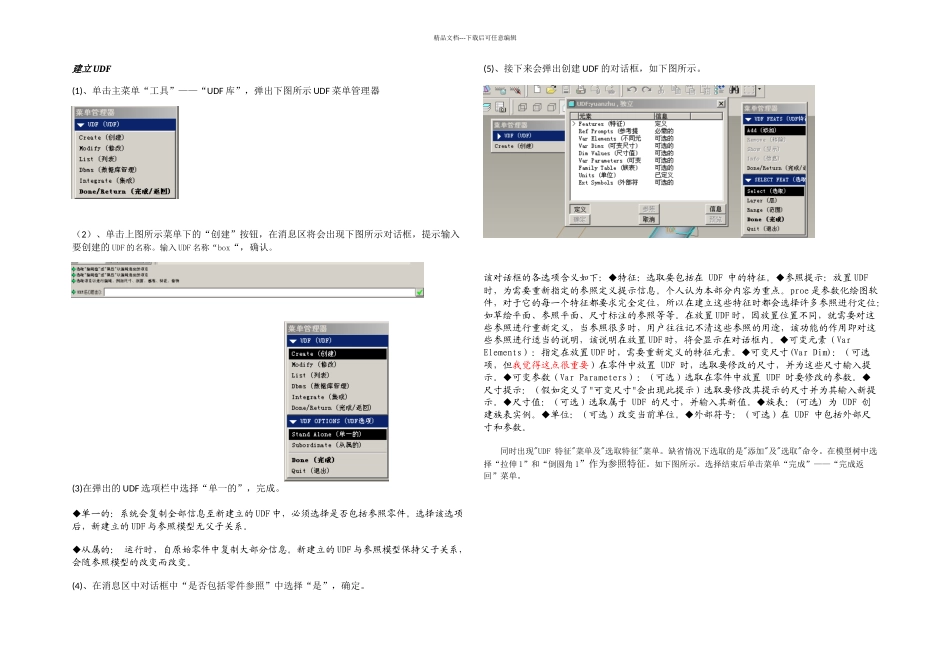

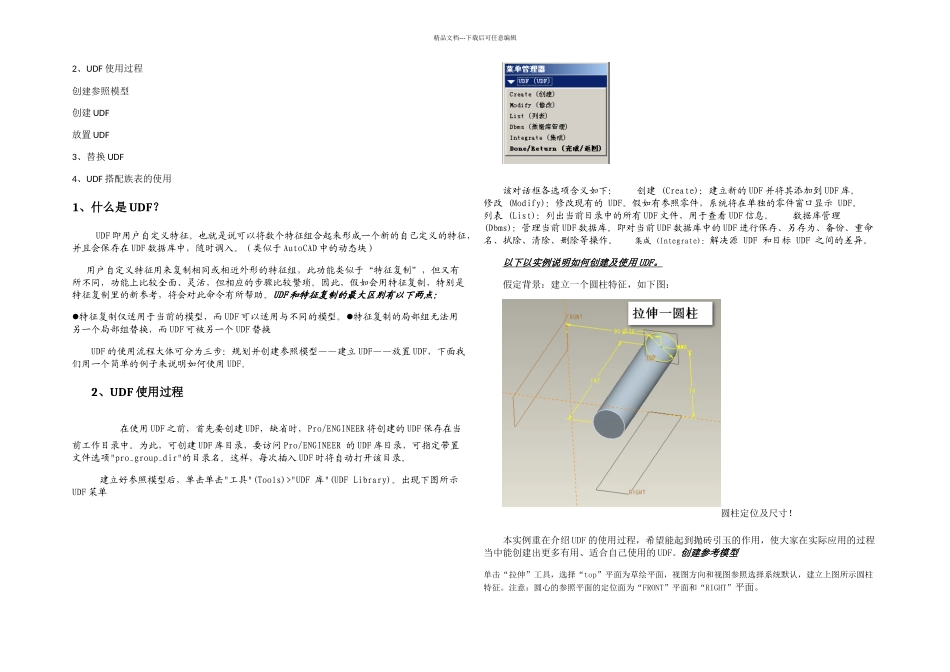

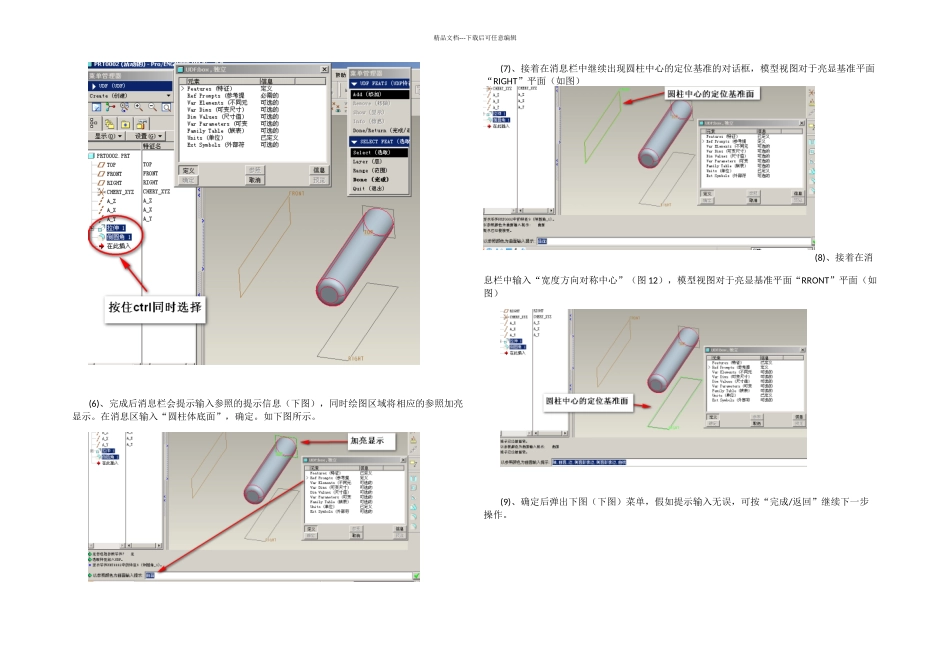

精品文档---下载后可任意编辑2、UDF 使用过程创建参照模型创建 UDF放置 UDF3、替换 UDF4、UDF 搭配族表的使用1、什么是 UDF？ UDF 即用户自定义特征。也就是说可以将数个特征组合起来形成一个新的自己定义的特征，并且会保存在 UDF 数据库中，随时调入。（类似于 AutoCAD 中的动态块） 用户自定义特征用来复制相同或相近外形的特征组，此功能类似于“特征复制”，但又有所不同，功能上比较全面、灵活，但相应的步骤比较繁琐。因此，假如会用特征复制，特别是特征复制里的新参考，将会对此命令有所帮助。UDF 和特征复制的最大区别有以下两点：特征复制仅适用于当前的模型，而 UDF 可以适用与不同的模型。特征复制的局部组无法用另一个局部组替换，而 UDF 可被另一个 UDF 替换UDF 的使用流程大体可分为三步：规划并创建参照模型——建立 UDF——放置 UDF，下面我们用一个简单的例子来说明如何使用 UDF。2、UDF 使用过程 在使用 UDF 之前，首先要创建 UDF，缺省时，Pro/ENGINEER 将创建的 UDF 保存在当前工作目录中。为此，可创建 UDF 库目录，要访问 Pro/ENGINEER 的 UDF 库目录，可指定带置文件选项"pro_group_dir"的目录名。这样，每次插入 UDF 时将自动打开该目录。 建立好参照模型后，单击单击"工具"(Tools)>"UDF 库"(UDF Library)。出现下图所示UDF 菜单该对话框各选项含义如下： 创建 (Create)：建立新的 UDF 并将其添加到 UDF 库。 修改 (Modify)：修改现有的 UDF。假如有参照零件，系统将在单独的零件窗口显示 UDF。 列表 (List)：列出当前目录中的所有 UDF 文件，用于查看 UDF 信息。 数据库管理 (Dbms)：管理当前 UDF 数据库。即对当前 UDF 数据库中的 UDF 进行保存、另存为、备份、重命名、拭除、清除、删除等操作。 集成 (Integrate)：解决源 UDF 和目标 UDF 之间的差异。以下以实例说明如何创建及使用 UDF 。 假定背景：建立一个圆柱特征，如下图：圆柱定位及尺寸！本实例重在介绍 UDF 的使用过程，希望能起到抛砖引玉的作用，使大家在实际应用的过程当中能创建出更多有用、适合自己使用的 UDF。创建参考模型单击“拉伸”工具，选择“top”平面为草绘平面，视图方向和视图参照选择系统默认，建立上图所示圆柱特征。注意：圆心的参照平面的定位面为“FRONT”平面和“RIGHT”平面。精品文档---下载后可任意编辑建立 UDF(1)、单击主菜单“工具”—...
