RTK操作简要流程图文

RTK操作简要流程图文_第1页
1/8

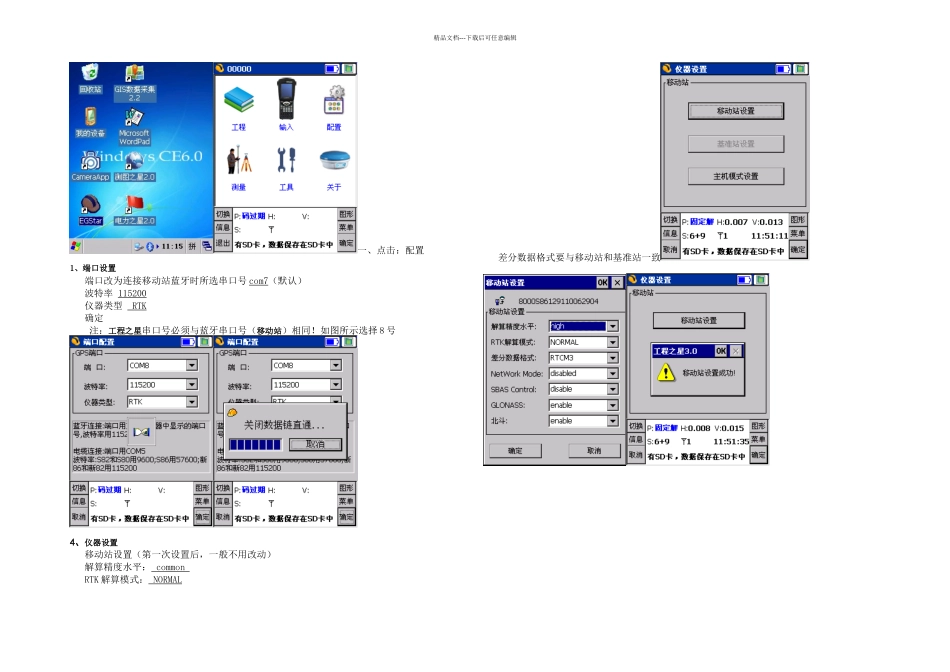

RTK操作简要流程图文_第2页
2/8

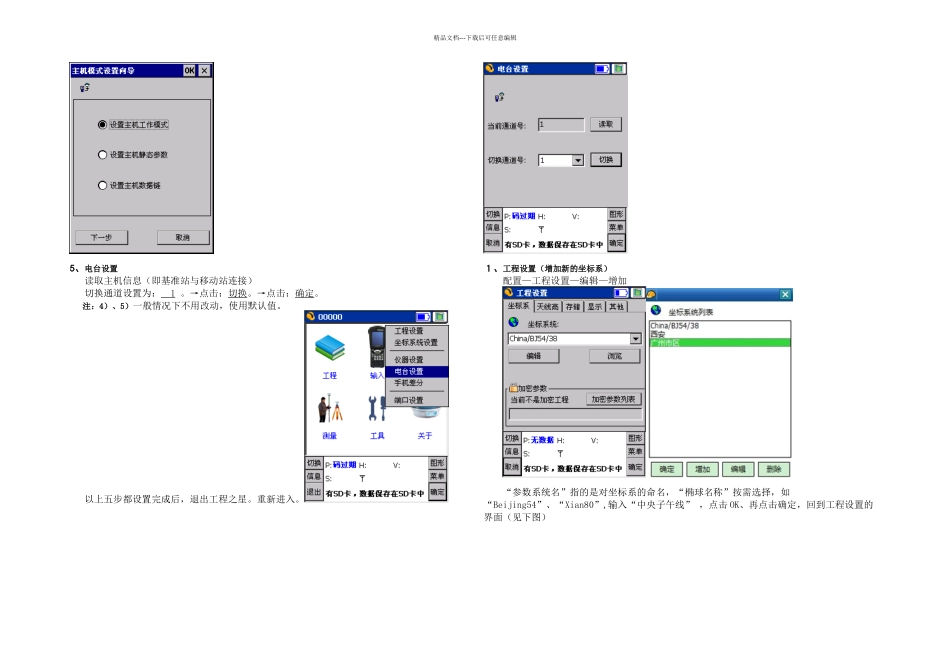

RTK操作简要流程图文_第3页
3/8
精品文档---下载后可任意编辑已知两点坐标,求参数转换操作一、我的设备(手簿连接移动站)点击:控制面板1、设备属性→蓝牙设备→扫描设备,进行扫描,搜寻到移动站后,点击“+”(对应的移动站机身号)→串口服务;弹出相应的界面→串口号 com 7(默认) 或者选择任意一个串口号如图选择 8→确定,点击“ok”回到桌面。注:工程之星中端口设置串口号必须与连接蓝牙时选的串口号相同!此设置在配置里将提到。2、基准站不用连接操作二、EGStar(工程之星)精品文档---下载后可任意编辑一、点击:配置1、端口设置 端口改为连接移动站蓝牙时所选串口号 com7(默认) 波特率 115200 仪器类型 RTK 确定注:工程之星串口号必须与蓝牙串口号(移动站)相同!如图所示选择 8 号4、仪器设置移动站设置(第一次设置后,一般不用改动) 解算精度水平: common RTK 解算模式: NORMAL 差分数据格式要与移动站和基准站一致精品文档---下载后可任意编辑5、电台设置读取主机信息(即基准站与移动站连接)切换通道设置为: 1 。→点击:切换。→点击:确定。注:4)、5)一般情况下不用改动,使用默认值。以上五步都设置完成后,退出工程之星。重新进入。1、工程设置(增加新的坐标系)配置—工程设置—编辑—增加“参数系统名”指的是对坐标系的命名,“椭球名称”按需选择,如“Beijing54”、“Xian80”,输入“中央子午线” ,点击 OK、再点击确定,回到工程设置的界面(见下图)精品文档---下载后可任意编辑点击天线高注:各个地区中央子午线不一样,详询技术人员二、点击:工程新建工程→输入工程名称→确定→选择坐标系→确定。点击屏幕左下角的,查看卫星状态点击退出卫星信息界面三、点击:测量点测量→(把移动站杆放到第一个控制点位上,对中后按键盘:“1”(要求有固定解),在弹出界面输入杆高 2 米→确定(按 ENT 键)。再在第二控制点重复上诉步骤。完成后→取消。精品文档---下载后可任意编辑回到工程之星界面。四、点击:输人1、求参数转换增加→输人第一控制点坐标值:点号、 X 、 Y 、 H 。→确定→从坐标管理库选点→选择对应在第一控制点点位上测量的坐标值→确定(右上角)→确定;重复增加,输入第二控制点坐标值:点号、 X 、 Y 、 H 。→确定→从坐标管理库选点→选择对应在第二控制点点位上测量的坐标值→确定(右上角)→确定;屏幕下方→保存→输人文件名→“OK”(上方),按:应用。求参数转...
