吸收(二氧化碳水)实验讲义

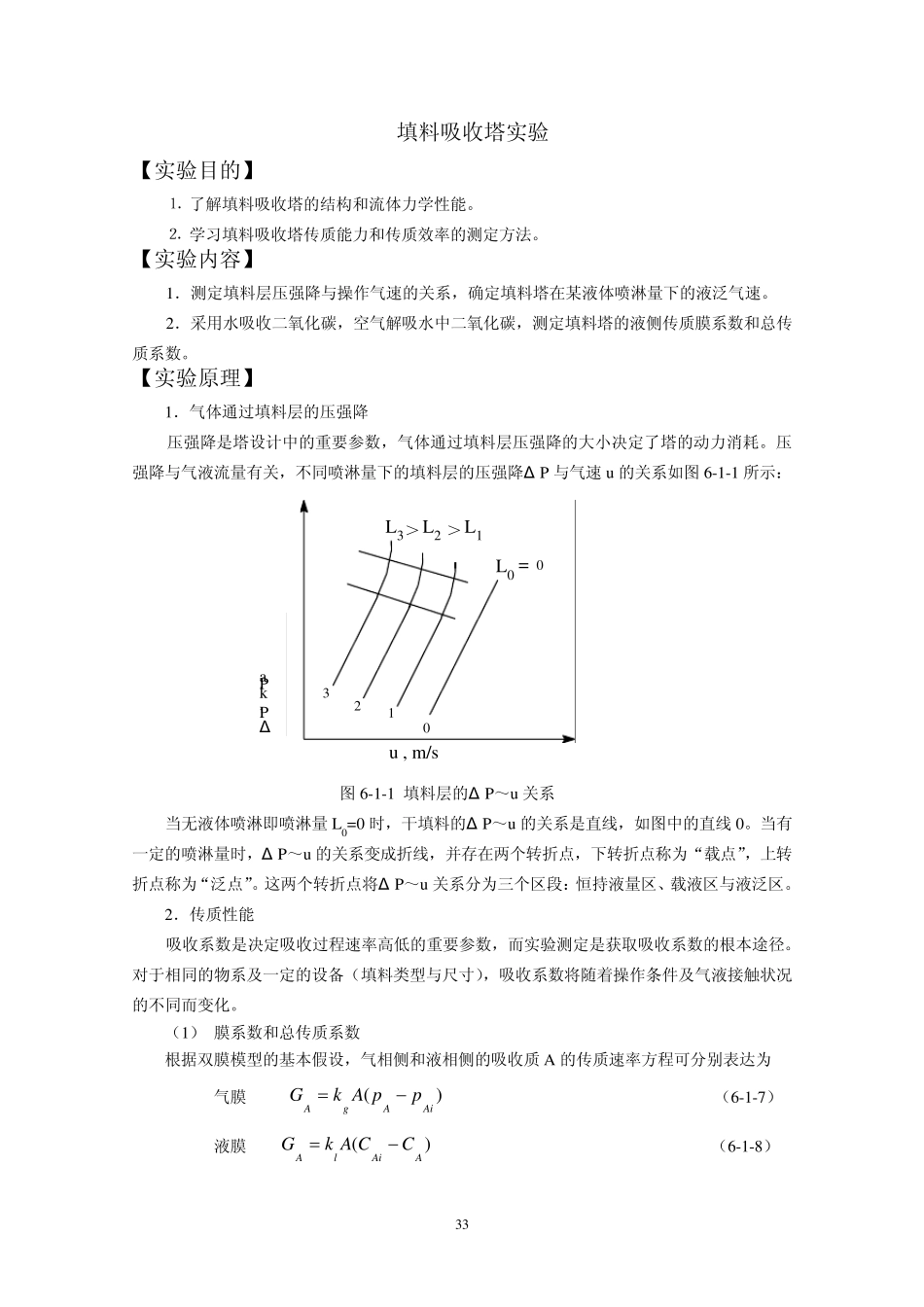

33 填料吸收塔实验 【实验目的】 ⒈ 了解填料吸收塔的结构和流体力学性能。 ⒉ 学习填料吸收塔传质能力和传质效率的测定方法。 【实验内容】 1．测定填料层压强降与操作气速的关系，确定填料塔在某液体喷淋量下的液泛气速。 2．采用水吸收二氧化碳，空气解吸水中二氧化碳，测定填料塔的液侧传质膜系数和总传质系数。 【实验原理】 1．气体通过填料层的压强降 压强降是塔设计中的重要参数，气体通过填料层压强降的大小决定了塔的动力消耗。压强降与气液流量有关，不同喷淋量下的填料层的压强降Δ P 与气速u 的关系如图6-1-1 所示： u , m/s 0123L3L2L1L0 =＞＞0 图6-1-1 填料层的Δ P～u 关系 当无液体喷淋即喷淋量L0=0 时，干填料的Δ P～u 的关系是直线，如图中的直线0。当有一定的喷淋量时，Δ P～u 的关系变成折线，并存在两个转折点，下转折点称为“载点”，上转折点称为“泛点”。这两个转折点将Δ P～u 关系分为三个区段：恒持液量区、载液区与液泛区。 2．传质性能 吸收系数是决定吸收过程速率高低的重要参数，而实验测定是获取吸收系数的根本途径。对于相同的物系及一定的设备（填料类型与尺寸），吸收系数将随着操作条件及气液接触状况的不同而变化。 （1） 膜系数和总传质系数 根据双膜模型的基本假设，气相侧和液相侧的吸收质A 的传质速率方程可分别表达为 气膜 )(AiAgAppAkG （6-1-7） 液膜 )(AAilACCAkG （6-1-8） ΔP , kPa 34 式中：AG —A 组分的传质速率，1 skmoI； A —两相接触面积，m 2； AP —气侧 A 组分的平均分压，Pa； AiP —相界面上 A 组分的平均分压，Pa； AC —液侧 A 组分的平均浓度，3 mkmol AiC —相界面上 A 组分的浓度3 mkmol kg —以分压表达推动力的气侧传质膜系数，112Pasmkmol; kl —以物质的量浓度表达推动力的液侧传质膜系数，1 sm。 P2 = PA2 CA2 ，FL PA PAi CAi CA PA CA PA+dPA CA+dCA P1=PA 1 CA1，FL 图 6-1-2 双膜模型的浓度分布图 图 6-1-3 填料塔的物料衡算图 以气相分压或以液相浓度表示传质过程推动力的相际传质速率方程又可分别表达为 )(AAGAppAKG （6-1-9） )(AALACCAKG （6-1-10） 式中：Ap —液相中A 组分的实际浓度所要求的气相平衡分压，Pa； AC —气相中A 组分的实际分压所要求的液相平衡浓度，3 mkmol；...
