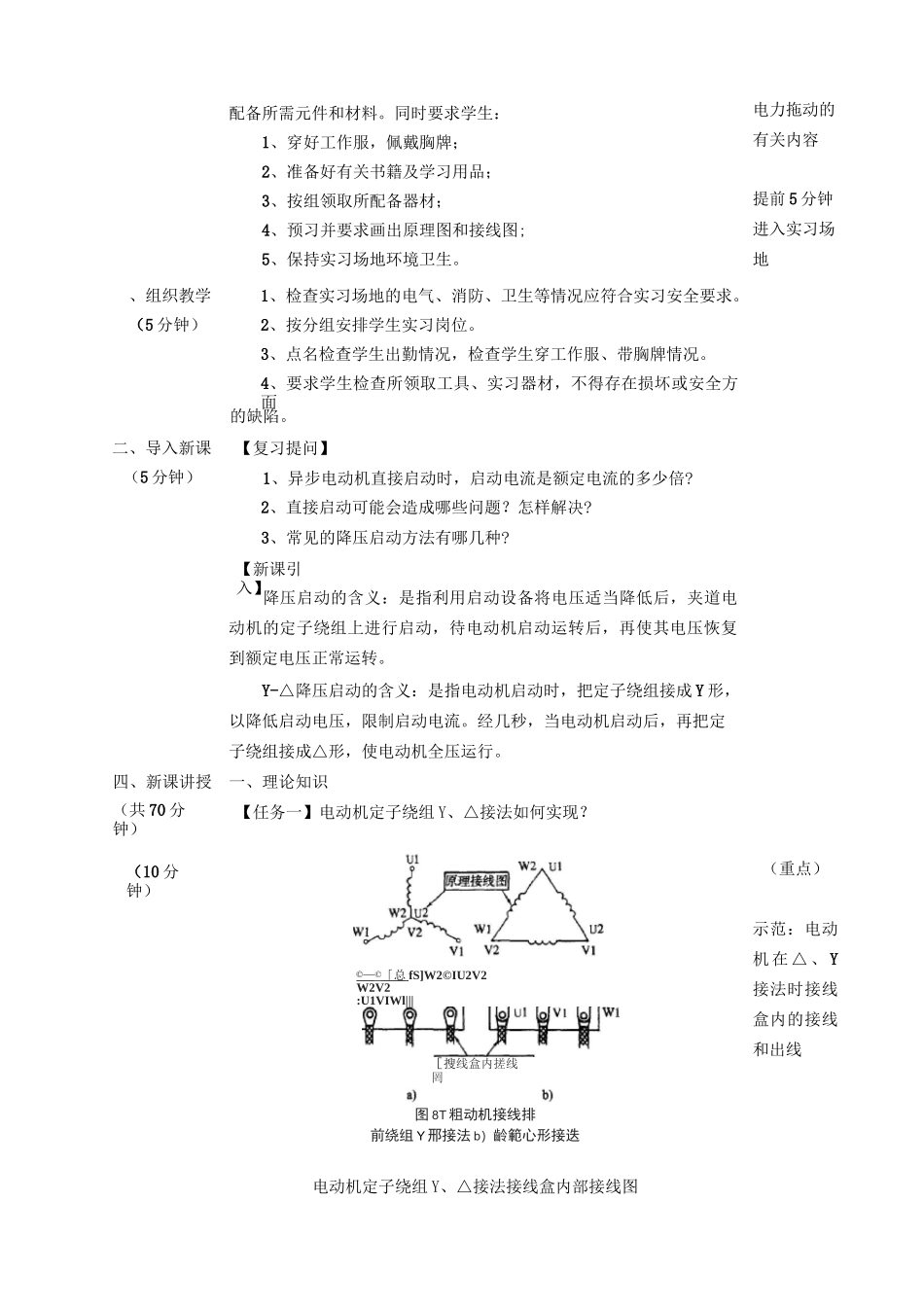

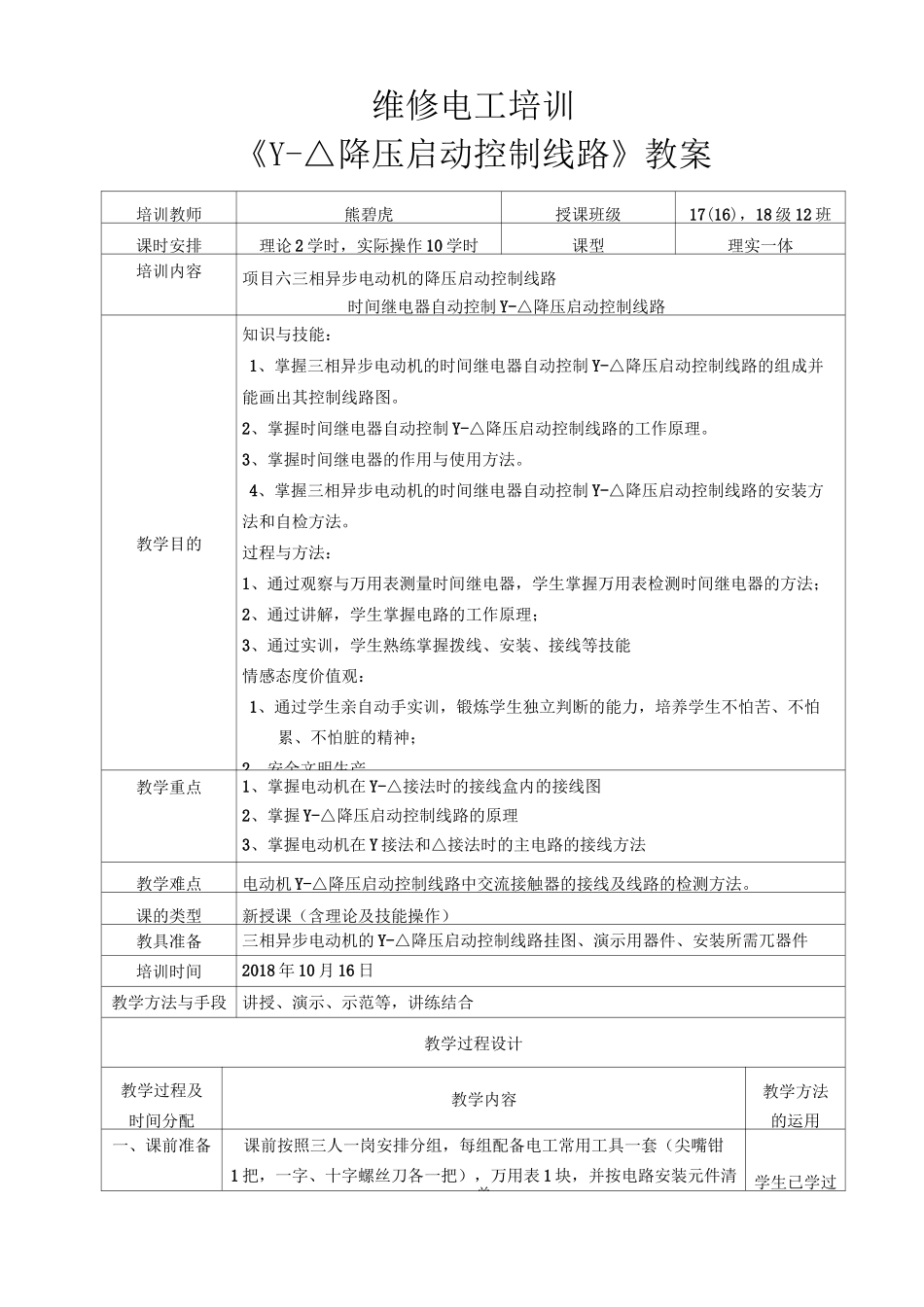

维修电工培训《Y-△降压启动控制线路》教案培训教师熊碧虎授课班级17(16)，18 级 12 班课时安排理论 2 学时，实际操作 10 学时课型理实一体培训内容项目六三相异步电动机的降压启动控制线路时间继电器自动控制 Y-△降压启动控制线路教学目的知识与技能：1、掌握三相异步电动机的时间继电器自动控制 Y-△降压启动控制线路的组成并能画出其控制线路图。2、掌握时间继电器自动控制 Y-△降压启动控制线路的工作原理。3、掌握时间继电器的作用与使用方法。4、掌握三相异步电动机的时间继电器自动控制 Y-△降压启动控制线路的安装方法和自检方法。过程与方法：1、通过观察与万用表测量时间继电器，学生掌握万用表检测时间继电器的方法；2、通过讲解，学生掌握电路的工作原理；3、通过实训，学生熟练掌握拨线、安装、接线等技能情感态度价值观：1、通过学生亲自动手实训，锻炼学生独立判断的能力，培养学生不怕苦、不怕累、不怕脏的精神；2、安全文明生产。教学重点1、掌握电动机在 Y-△接法时的接线盒内的接线图2、掌握 Y-△降压启动控制线路的原理3、掌握电动机在 Y 接法和△接法时的主电路的接线方法教学难点电动机 Y-△降压启动控制线路中交流接触器的接线及线路的检测方法。课的类型新授课（含理论及技能操作）教具准备三相异步电动机的 Y-△降压启动控制线路挂图、演示用器件、安装所需兀器件培训时间2018 年 10 月 16 日教学方法与手段讲授、演示、示范等，讲练结合教学过程设计教学过程及时间分配教学内容教学方法的运用一、课前准备课前按照三人一岗安排分组，每组配备电工常用工具一套（尖嘴钳1 把，一字、十字螺丝刀各一把），万用表 1 块，并按电路安装元件清单学生已学过图 8T 粗动机接线排前绕组 Y 邢接法 b）齡範心形接迭电动机定子绕组 Y、△接法接线盒内部接线图、组织教学（5 分钟）二、导入新课（5 分钟）四、新课讲授（共 70 分钟）（10 分钟）配备所需元件和材料。同时要求学生：1、穿好工作服，佩戴胸牌；2、准备好有关书籍及学习用品；3、按组领取所配备器材；4、预习并要求画出原理图和接线图;5、保持实习场地环境卫生。1、检查实习场地的电气、消防、卫生等情况应符合实习安全要求。2、按分组安排学生实习岗位。3、点名检查学生出勤情况，检查学生穿工作服、带胸牌情况。4、要求学生检查所领取工具、实习器材，不得存在损坏或安全方面的缺陷。【复习提问】1、异步电动机直接启动时，启动电...
