USBPPI编程电缆使用手册

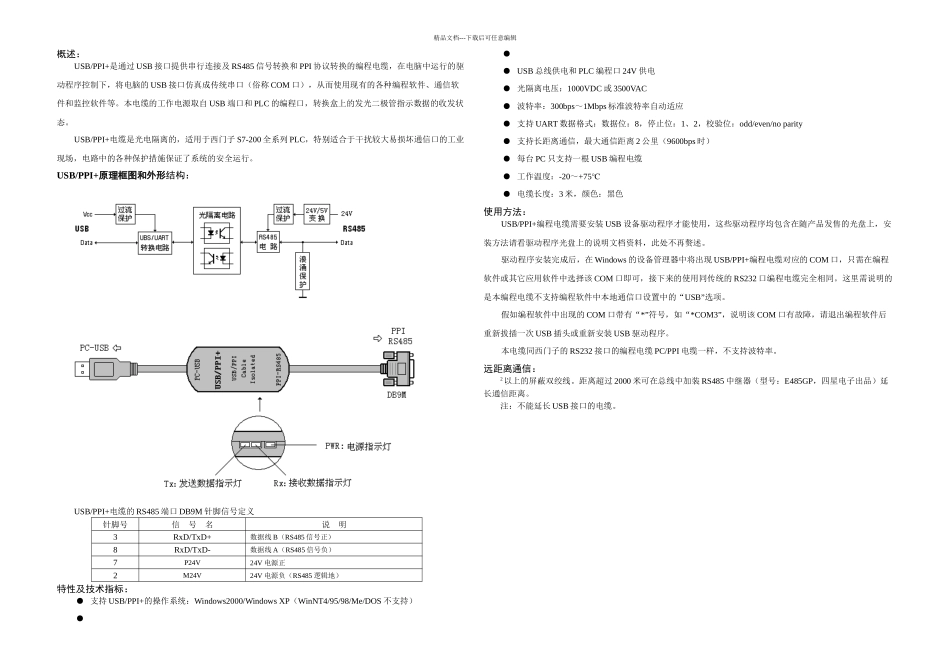

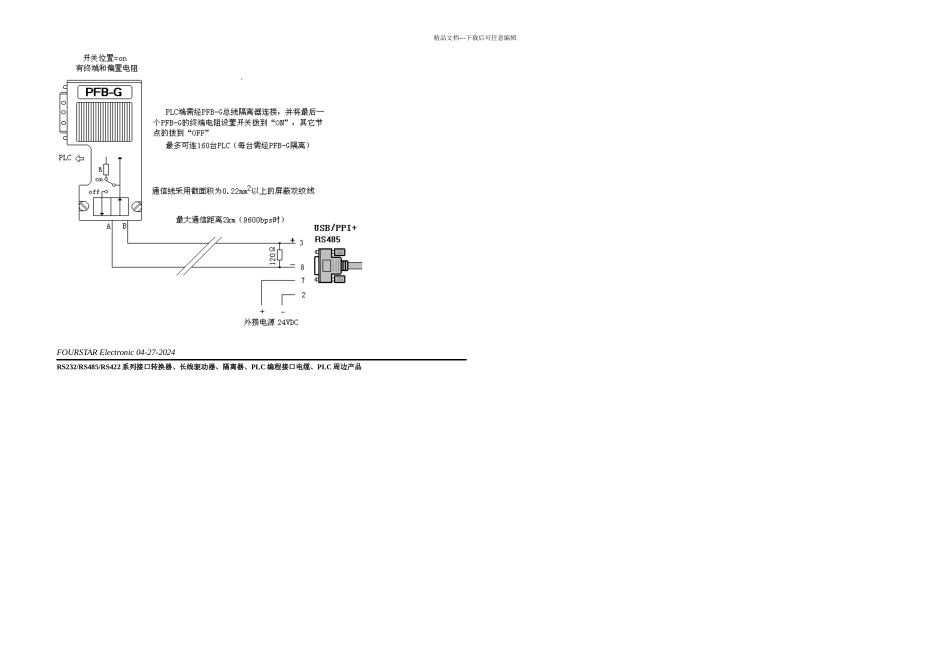

精品文档---下载后可任意编辑概述：USB/PPI+是通过 USB 接口提供串行连接及 RS485 信号转换和 PPI 协议转换的编程电缆，在电脑中运行的驱动程序控制下，将电脑的 USB 接口仿真成传统串口（俗称 COM 口），从而使用现有的各种编程软件、通信软件和监控软件等。本电缆的工作电源取自 USB 端口和 PLC 的编程口，转换盒上的发光二极管指示数据的收发状态。USB/PPI+电缆是光电隔离的，适用于西门子 S7-200 全系列 PLC，特别适合于干扰较大易损坏通信口的工业现场，电路中的各种保护措施保证了系统的安全运行。USB/PPI+原理框图和外形结构：USB/PPI+电缆的 RS485 端口 DB9M 针脚信号定义针脚号信 号 名说 明3RxD/TxD+数据线 B（RS485 信号正）8RxD/TxD-数据线 A（RS485 信号负）7P24V24V 电源正2M24V24V 电源负（RS485 逻辑地）特性及技术指标：● 支持 USB/PPI+的操作系统：Windows2000/Windows XP（WinNT4/95/98/Me/DOS 不支持）●●● USB 总线供电和 PLC 编程口 24V 供电● 光隔离电压：1000VDC 或 3500VAC● 波特率：300bps～1Mbps 标准波特率自动适应● 支持 UART 数据格式：数据位：8，停止位：1、2，校验位：odd/even/no parity● 支持长距离通信，最大通信距离 2 公里（9600bps 时）● 每台 PC 只支持一根 USB 编程电缆● 工作温度：-20～+75℃● 电缆长度：3 米，颜色：黑色使用方法：USB/PPI+编程电缆需要安装 USB 设备驱动程序才能使用，这些驱动程序均包含在随产品发售的光盘上，安装方法请看驱动程序光盘上的说明文档资料，此处不再赘述。驱动程序安装完成后，在 Windows 的设备管理器中将出现 USB/PPI+编程电缆对应的 COM 口，只需在编程软件或其它应用软件中选择该 COM 口即可，接下来的使用同传统的 RS232 口编程电缆完全相同。这里需说明的是本编程电缆不支持编程软件中本地通信口设置中的“USB”选项。假如编程软件中出现的 COM 口带有“*”符号，如“*COM3”，说明该 COM 口有故障，请退出编程软件后重新拔插一次 USB 插头或重新安装 USB 驱动程序。本电缆同西门子的 RS232 接口的编程电缆 PC/PPI 电缆一样，不支持波特率。远距离通信：2以上的屏蔽双绞线。距离超过 2000 米可在总线中加装 RS485 中继器（型号：E485GP，四星电子出品）延长通信距离。注：不能延长 USB 接口的电缆。精品文档---下载后可任意编辑FOURSTAR Electronic 04-27-2024RS232/RS485/RS422 系列接口转换器、长线驱动器、隔离器、PLC 编程接口电缆、PLC 周边产品
