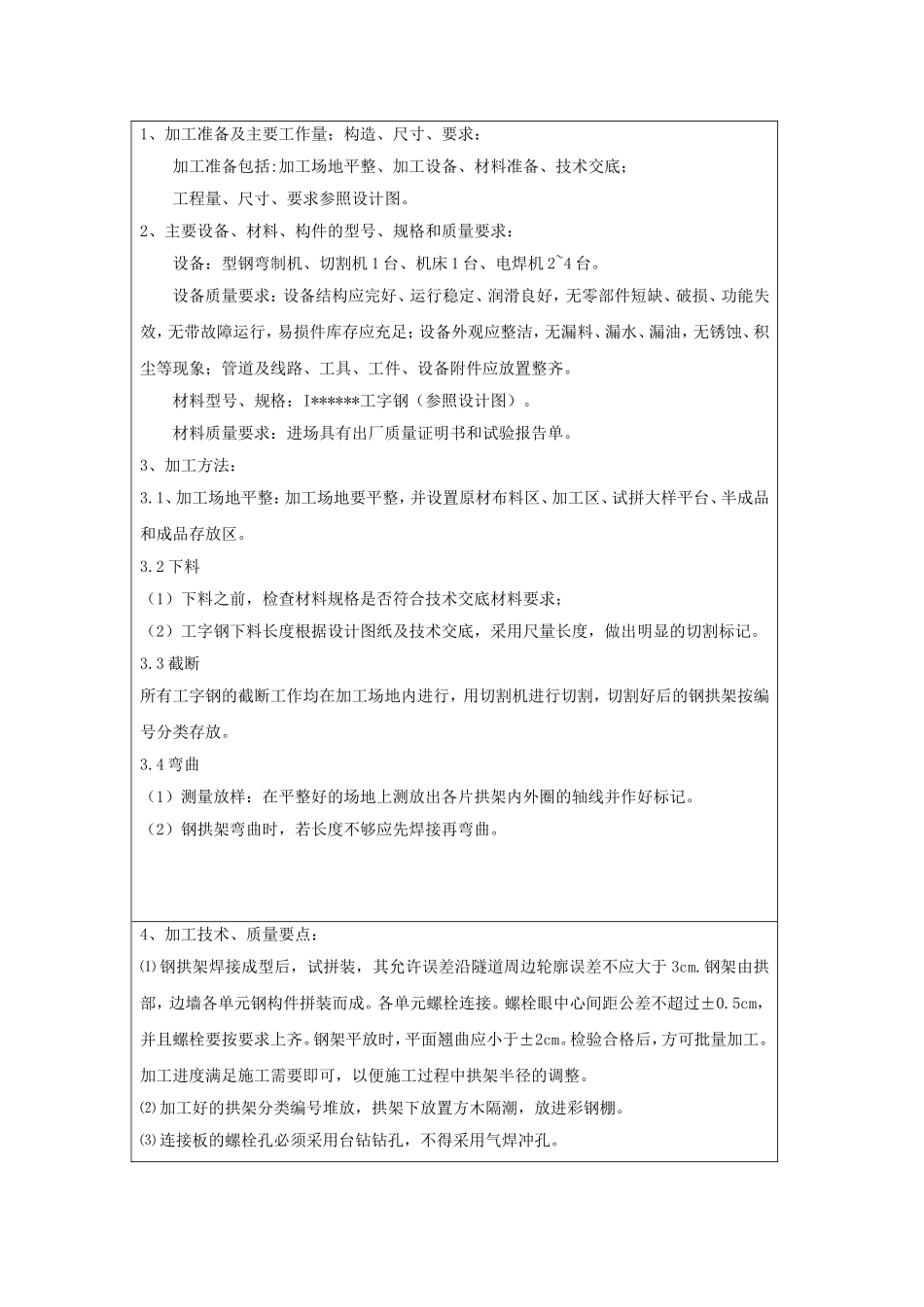

中铁隧道集团二处有限公司《隧道施工技术交底样本》技术交底书编号：隧技交001******隧道工程分部（分项）工程洞身开挖钢拱架加工图纸名称（图号）交底内容及附图1、加工准备及主要工作量；构造、尺寸、要求：加工准备包括:加工场地平整、加工设备、材料准备、技术交底；工程量、尺寸、要求参照设计图。2、主要设备、材料、构件的型号、规格和质量要求：设备：型钢弯制机、切割机1台、机床1台、电焊机2~4台。设备质量要求：设备结构应完好、运行稳定、润滑良好，无零部件短缺、破损、功能失效，无带故障运行，易损件库存应充足；设备外观应整洁，无漏料、漏水、漏油，无锈蚀、积尘等现象；管道及线路、工具、工件、设备附件应放置整齐。材料型号、规格：I******工字钢（参照设计图）。材料质量要求：进场具有出厂质量证明书和试验报告单。3、加工方法：3.1、加工场地平整：加工场地要平整，并设置原材布料区、加工区、试拼大样平台、半成品和成品存放区。3.2下料（1）下料之前，检查材料规格是否符合技术交底材料要求；（2）工字钢下料长度根据设计图纸及技术交底，采用尺量长度，做出明显的切割标记。3.3截断所有工字钢的截断工作均在加工场地内进行，用切割机进行切割，切割好后的钢拱架按编号分类存放。3.4弯曲（1）测量放样：在平整好的场地上测放出各片拱架内外圈的轴线并作好标记。（2）钢拱架弯曲时，若长度不够应先焊接再弯曲。4、加工技术、质量要点：⑴钢拱架焊接成型后，试拼装，其允许误差沿隧道周边轮廓误差不应大于3cm.钢架由拱部，边墙各单元钢构件拼装而成。各单元螺栓连接。螺栓眼中心间距公差不超过±0.5cm，并且螺栓要按要求上齐。钢架平放时，平面翘曲应小于±2cm。检验合格后，方可批量加工。加工进度满足施工需要即可，以便施工过程中拱架半径的调整。⑵加工好的拱架分类编号堆放，拱架下放置方木隔潮，放进彩钢棚。⑶连接板的螺栓孔必须采用台钻钻孔，不得采用气焊冲孔。⑷焊接①焊接前必须根据施工条件进行试焊，合格后方可正式施焊。②所有焊接点均须采用双面焊。工字钢与连接板焊接时，采用6×6cm角钢加强，焊缝高度不得小于6mm，具体布置见如图1；工字钢对焊时，双面绑焊12×16×1cm（长×宽×厚）的钢板，具体布置见图2，焊接工字钢的长度大于1m。图1图25、安全保证措施（1）施工人员必须经安全培训后，熟悉并遵守安全操作规程。（2）焊工必须由持有特殊工种证的专职焊工操作，作业时必须戴工作帽，穿工作服、胶底鞋，（3）戴电焊手套、面罩、防护眼镜等防护用品，以防灼眼和烧伤。（4）加工成型的拱架应分类堆放整齐、稳固，不得堵塞过道。（5）氧气、乙炔瓶要固定位置存放、并达到5米以上安全距离。（6）雨季时，焊接施工必须设置挡雨棚，焊机不得淋雨。（7）加工区施工用电布设要规范。6、质量保证措施(1)所使用原材料必须符合设计要求，并按规范要求进行试验并合格后方可使用；(2)加工尺寸应符合设计要求；(3)严格执行工程“三检”制；(4)加工场设专人下料，发现问题及时上报并解决；7、文明施工及环境保护措施(1)加工场内加强卫生，保证场地的整洁；(2)场内各类材料、机具分类堆放并做好保护工作；(3)各类边角料按指定地方进行堆放，不得随意排放。(4)每天下班前做到工完料尽。交底人姓名复核人姓名日期日期接收人姓名项目总工姓名日期日期工区接收人姓名工班接受人姓名见交底签到表日期日期参考格式，项目具体完善。技术交底书编号：隧技交002******隧道工程分部（分项）工程洞身开挖格栅拱架（钢筋）加工图纸名称（图号）交底内容及附图1、加工准备及主要工作量；构造、尺寸、要求：加工准备包括:加工设备、材料准备、技术交底,作业人员（了解加工和绑扎的工艺，掌握施工图尺寸，严格技术质量标准）。；工程量、尺寸、要求参照设计图。2、主要设备、材料、构件的型号、规格和质量要求：设备型号、规格：切割机1台，BX1-500电焊机2～4台，冷弯机1台，调直机1台。设备质量要求：设备结构应完好、运行稳定、润滑良好，无零部件短缺、破损、功能失效，无带故障运行，易损件库存应充足；设备外观应整洁，无漏料、漏水、漏油，无锈蚀、积尘等现象；管...
