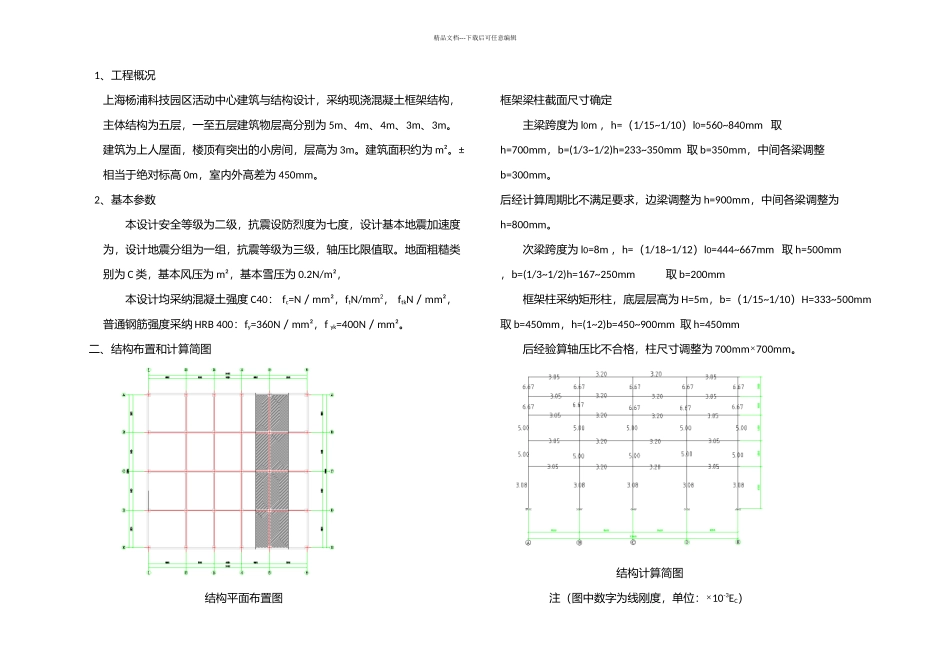

精品文档---下载后可任意编辑1、工程概况上海杨浦科技园区活动中心建筑与结构设计,采纳现浇混凝土框架结构,主体结构为五层,一至五层建筑物层高分别为 5m、4m、4m、3m、3m。建筑为上人屋面,楼顶有突出的小房间,层高为 3m。建筑面积约为 m²。±相当于绝对标高 0m,室内外高差为 450mm。2、基本参数本设计安全等级为二级,抗震设防烈度为七度,设计基本地震加速度为,设计地震分组为一组,抗震等级为三级,轴压比限值取。地面粗糙类别为 C 类,基本风压为 m²,基本雪压为 0.2N/m²,本设计均采纳混凝土强度 C40: fc=N/mm²,ftN/mm2, ftkN/mm²,普通钢筋强度采纳 HRB 400:fy=360N/mm²,f yk=400N/mm²。二、结构布置和计算简图结构平面布置图框架梁柱截面尺寸确定主梁跨度为 l0m ,h=(1/15~1/10)l0=560~840mm 取h=700mm,b=(1/3~1/2)h=233~350mm 取 b=350mm,中间各梁调整b=300mm。后经计算周期比不满足要求,边梁调整为 h=900mm,中间各梁调整为h=800mm。次梁跨度为 l0=8m ,h=(1/18~1/12)l0=444~667mm 取 h=500mm ,b=(1/3~1/2)h=167~250mm 取 b=200mm框架柱采纳矩形柱,底层层高为 H=5m,b=(1/15~1/10)H=333~500mm取 b=450mm,h=(1~2)b=450~900mm 取 h=450mm后经验算轴压比不合格,柱尺寸调整为 700mm×700mm。结构计算简图注(图中数字为线刚度,单位:×10-3EC)精品文档---下载后可任意编辑AB 跨梁=DE 跨梁:i=2EC×1/12××3×10-3ECBC 跨梁=CD 跨梁:i=2EC×1/12××3×10-3EC四五层柱:i=EC×1/12××3/3=6.67×10-3EC二三层柱:i=EC×1/12××3×10-3EC底层柱:i=EC×1/12××3×10-3EC三、荷载计算1、恒荷载计算(1)屋面框架梁线荷载标准值40 厚 C20 细石砼×KN/m225 厚挤塑保温板×=2SBS 防水卷材一道 KN/m220 厚 1:25 水泥砂浆找平 20×=220 厚 1:25 水泥砂浆找平 20×=2120 厚现浇混凝土屋面板 25×=212 厚水泥砂浆吊顶 20×=2屋面恒荷载 KN/m2取 KN/m2 (AB、BC、CD、DE 跨)框架梁自重××25=6KN/m梁侧粉刷()×20×2×2=KN/m合计 KN/m因此,作用在顶层框架梁上的线荷载为:g5AB1=g5BC1=g5CD1=g5DE11=6.55KN/m(注:下标 5 表示第 5 层)g5AB2=g5BC2=g5CD2=g5DE2=׿3+4)=37.8KN/m(2)楼面框架梁线荷载标准值20 厚 1:25 水泥砂浆找平 20×=220 厚 1:25 水泥砂浆找平 20×=210 厚地砖面层 22×=2120 厚现浇混凝土屋面板 25×=21...
