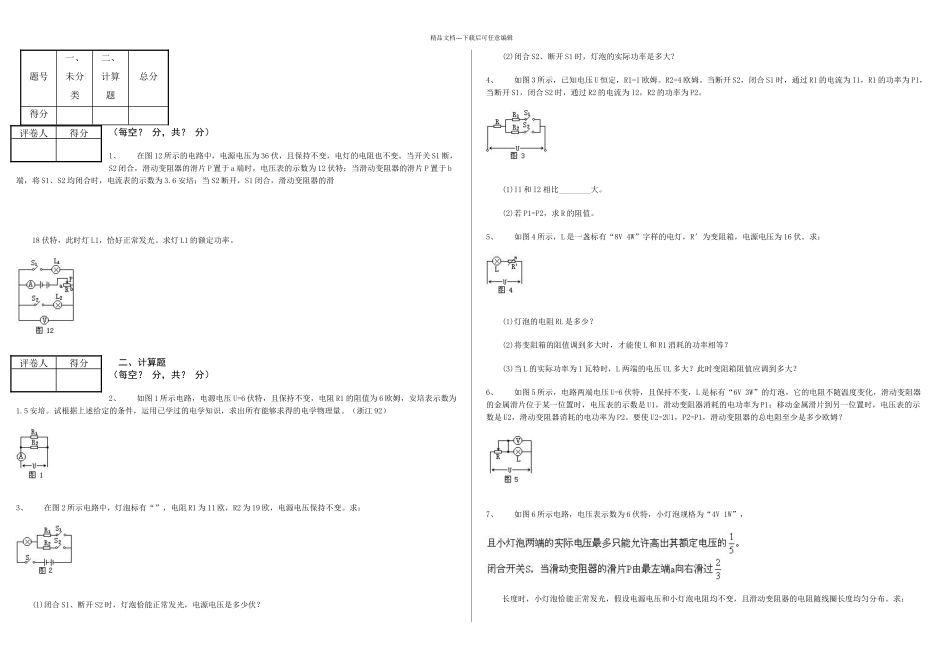

精品文档---下载后可任意编辑题号一、未分类二、计算题总分得分(每空? 分,共? 分)1、 在图 12 所示的电路中,电源电压为 36 伏,且保持不变,电灯的电阻也不变。当开关 S1 断,S2 闭合,滑动变阻器的滑片 P 置于 a 端时,电压表的示数为 12 伏特;当滑动变阻器的滑片 P 置于 b端,将 S1、S2 均闭合时,电流表的示数为 3.6 安培;当 S2 断开,S1 闭合,滑动变阻器的滑 18 伏特,此时灯 L1,恰好正常发光。求灯 L1 的额定功率。二、计算题(每空? 分,共? 分)2、 如图 1 所示电路,电源电压 U=6 伏特,且保持不变,电阻 R1 的阻值为 6 欧姆,安培表示数为1.5 安培。试根据上述给定的条件,运用已学过的电学知识,求出所有能够求得的电学物理量。(浙江 92)3、 在图 2 所示电路中,灯泡标有“”,电阻 R1 为 11 欧,R2 为 19 欧,电源电压保持不变。求: (1)闭合 S1、断开 S2 时,灯泡恰能正常发光,电源电压是多少伏? (2)闭合 S2、断开 S1 时,灯泡的实际功率是多大? 4、 如图 3 所示,已知电压 U 恒定,R1=1 欧姆。R2=4 欧姆。当断开 S2,闭合 S1 时,通过 R1 的电流为 I1,R1 的功率为 P1,当断开 S1,闭合 S2 时,通过 R2 的电流为 I2,R2 的功率为 P2。 (1)I1 和 I2 相比________大。 (2)若 P1=P2,求 R 的阻值。 5、 如图 4 所示,L 是一盏标有“8V 4W”字样的电灯,R'为变阻箱,电源电压为 16 伏。求: (1)灯泡的电阻 RL 是多少? (2)将变阻箱的阻值调到多大时,才能使 L 和 R1 消耗的功率相等? (3)当 L 的实际功率为 1 瓦特时,L 两端的电压 UL 多大?此时变阻箱阻值应调到多大? 6、 如图 5 所示,电路两端电压 U=6 伏特,且保持不变,L 是标有“6V 3W”的灯泡,它的电阻不随温度变化,滑动变阻器的金属滑片位于某一位置时,电压表的示数是 U1,滑动变阻器消耗的电功率为 P1;移动金属滑片到另一位置时,电压表的示数是 U2,滑动变阻器消耗的电功率为 P2。要使 U2=2U1,P2=P1,滑动变阻器的总电阻至少是多少欧姆?7、 如图 6 所示电路,电压表示数为 6 伏特,小灯泡规格为“4V 1W”, 长度时,小灯泡恰能正常发光,假设电源电压和小灯泡电阻均不变,且滑动变阻器的电阻随线圈长度均匀分布。求:评卷人得分评卷人得分精品文档---下载后可任意编辑 (1)滑动变阻器的最大阻值。 (2)...
