电力物联网汇聚节点使用手册

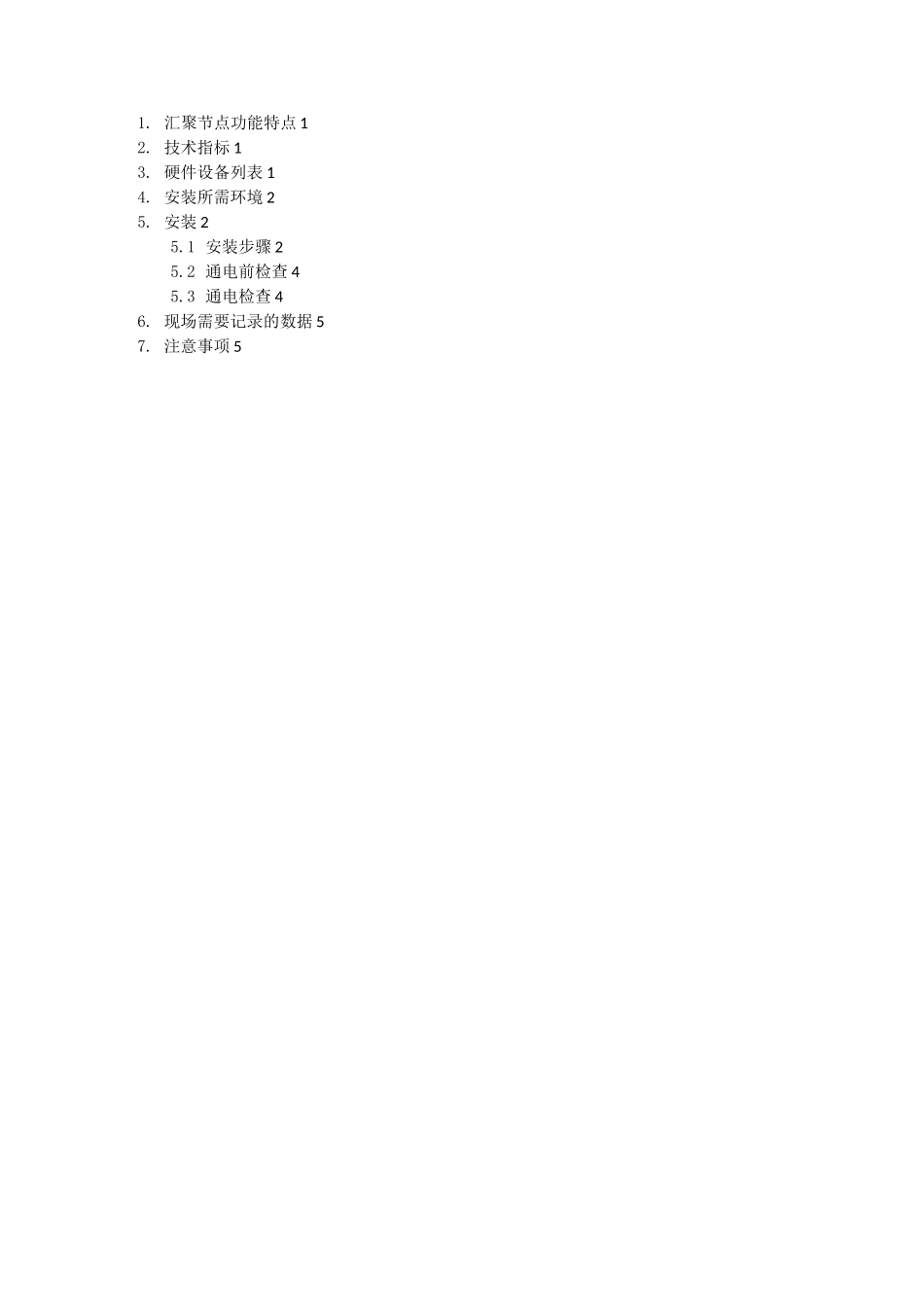

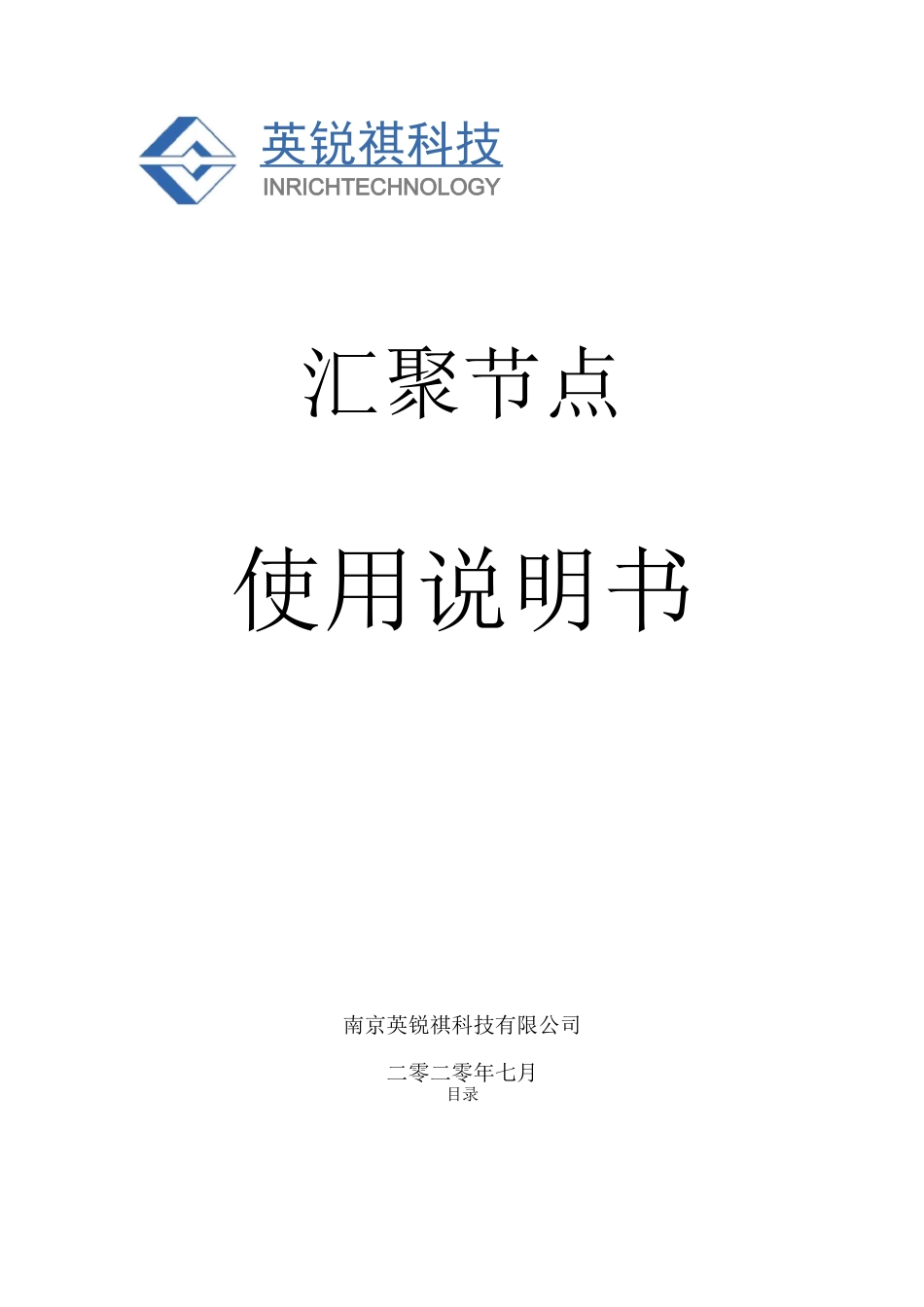

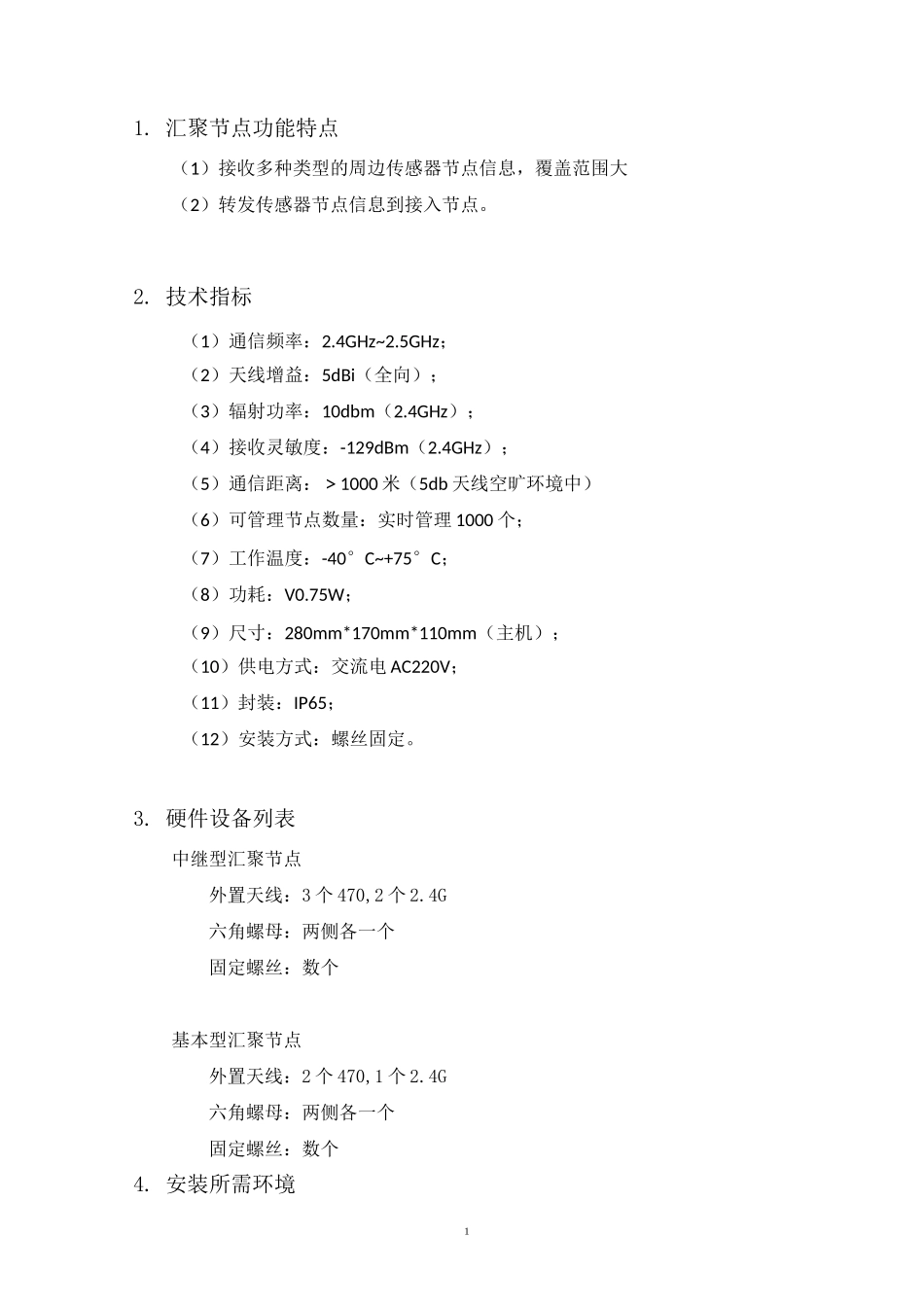

汇聚节点使用说明书南京英锐祺科技有限公司二零二零年七月目录英锐祺科技 INRICHTECHNOLOGY1. 汇聚节点功能特点 12. 技术指标 13. 硬件设备列表 14. 安装所需环境 25. 安装 25.1 安装步骤 25.2 通电前检查 45.3 通电检查 46. 现场需要记录的数据 57. 注意事项 511. 汇聚节点功能特点（1）接收多种类型的周边传感器节点信息，覆盖范围大（2）转发传感器节点信息到接入节点。2. 技术指标（1）通信频率：2.4GHz~2.5GHz；（2）天线增益：5dBi（全向）；（3）辐射功率：10dbm（2.4GHz）；（4）接收灵敏度：-129dBm（2.4GHz）；（5）通信距离：＞1000 米（5db 天线空旷环境中）（6）可管理节点数量：实时管理 1000 个；（7）工作温度：-40°C~+75°C；（8）功耗：V0.75W；（9）尺寸：280mm*170mm*110mm（主机）；（10）供电方式：交流电 AC220V；（11）封装：IP65；（12）安装方式：螺丝固定。3. 硬件设备列表中继型汇聚节点外置天线：3 个 470,2 个 2.4G六角螺母：两侧各一个固定螺丝：数个基本型汇聚节点外置天线：2 个 470,1 个 2.4G六角螺母：两侧各一个固定螺丝：数个4. 安装所需环境2汇聚节点现场安装布设中需要综合考虑现场传感器和设备的分布、天线的特性、电磁波的传输特性等情况。室内安装应该选择远离金属体、墙体、立柱等，同时要选择模块覆盖范围广、电磁波视线良好，便于安装，调试维护工作的位置。汇聚节点可上墙式固定，也可以固定到监测柜柜顶，实际布设需综合考虑。考虑到开关柜屏蔽效应，有可能少量微功耗长寿命传感器无法上线，所以必须就近布置基站，而传感器因为微功耗长寿命设计，发射功率小于 1mw,受功耗限制无法加大发射功率，无法采用多跳 MESH 组网，只能通过增加基站来解决覆盖问题。5. 安装5.1 安装步骤•测量安装高度，安装位置应在开关室检修电源箱附近墙上，离地高度约 3.5米。•汇聚节点用六角螺母固定在支架上，整体要求简洁美观。3•安装汇聚节点天线。•将汇聚节点通过支架固定在墙上预先留好的位置，用电钻将螺丝打入墙。•汇聚节点接电应单独接一路电源空气开关，根据现场实际情况利用原有电源空气开关或从交流屏柜中新增一路放电缆至汇聚节点处。•墙面处电源线开槽入墙或布放线槽，现场线槽布放应横平竖直，采用膨胀螺丝固定，电源线、放置在线槽内，现场无明线。45.2 通电前检查（1）检查汇聚节点的机械零件、元器件是否松动、脱落，有无机械损伤接线是否牢固；...
