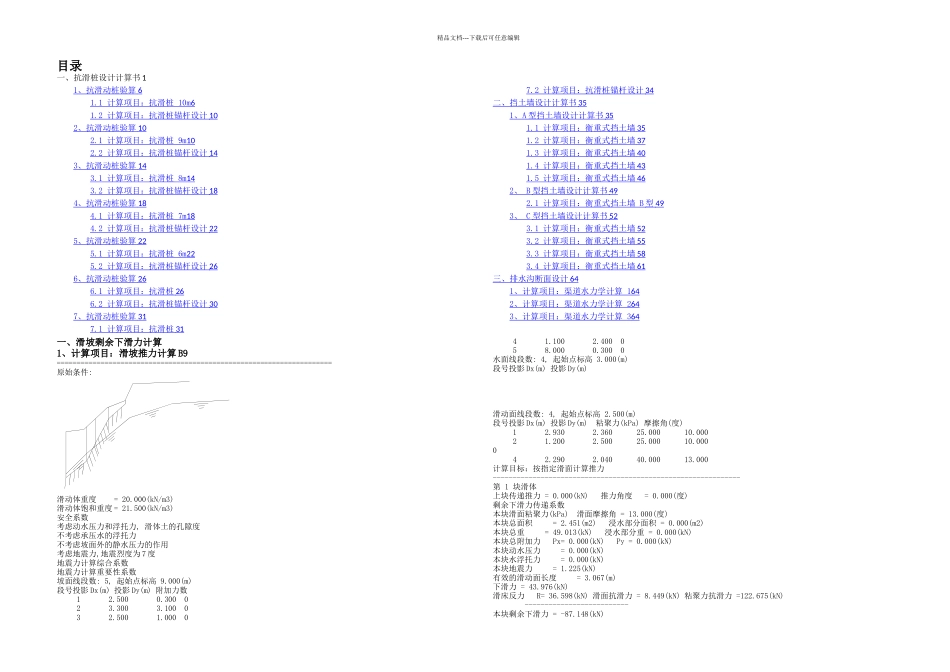

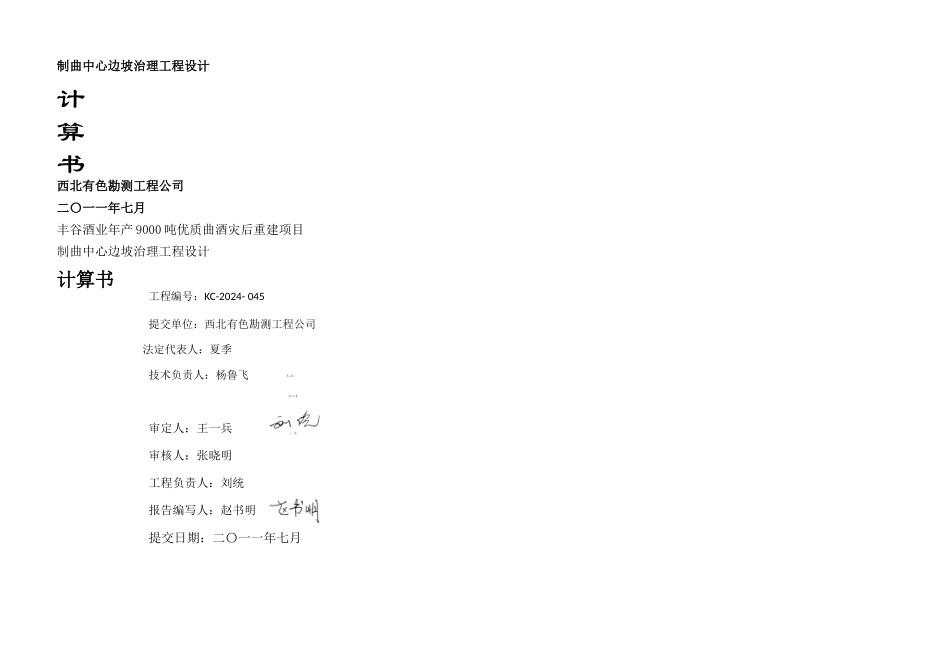

制曲中心边坡治理工程设计计算书西北有色勘测工程公司二〇一一年七月丰谷酒业年产 9000 吨优质曲酒灾后重建项目制曲中心边坡治理工程设计计算书工程编号:KC-2024- 045提交单位:西北有色勘测工程公司法定代表人:夏季技术负责人:杨鲁飞审定人:王一兵审核人:张晓明工程负责人:刘统报告编写人:赵书明提交日期:二〇一一年七月精品文档---下载后可任意编辑目录一、抗滑桩设计计算书 11 、抗滑动桩验算 6 1.1 计算项目:抗滑桩 10m 6 1.2 计算项目:抗滑桩锚杆设计 10 2 、抗滑动桩验算 10 2.1 计算项目:抗滑桩 9m 10 2.2 计算项目:抗滑桩锚杆设计 14 3 、抗滑动桩验算 14 3.1 计算项目:抗滑桩 8m 14 3.2 计算项目:抗滑桩锚杆设计 18 4 、抗滑动桩验算 18 4.1 计算项目:抗滑桩 7m 18 4.2 计算项目:抗滑桩锚杆设计 22 5 、抗滑动桩验算 22 5.1 计算项目:抗滑桩 6m 22 5.2 计算项目:抗滑桩锚杆设计 26 6 、抗滑动桩验算 26 6.1 计算项目:抗滑桩 26 6.2 计算项目:抗滑桩锚杆设计 30 7 、抗滑动桩验算 31 7.1 计算项目:抗滑桩 31 7.2 计算项目:抗滑桩锚杆设计 34 二、挡土墙设计计算书 35 1 、 A 型挡土墙设计计算书 35 1.1 计算项目:衡重式挡土墙 35 1.2 计算项目:衡重式挡土墙 37 1.3 计算项目:衡重式挡土墙 40 1.4 计算项目:衡重式挡土墙 43 1.5 计算项目:衡重式挡土墙 46 2 、 B 型挡土墙设计计算书 49 2.1 计算项目:衡重式挡土墙 B 型 49 3 、 C 型挡土墙设计计算书 52 3.1 计算项目:衡重式挡土墙 52 3.2 计算项目:衡重式挡土墙 55 3.3 计算项目:衡重式挡土墙 58 3.4 计算项目:衡重式挡土墙 61 三、排水沟断面设计 64 1 、计算项目:渠道水力学计算 1 64 2 、计算项目:渠道水力学计算 2 64 3 、计算项目:渠道水力学计算 3 64 一、滑坡剩余下滑力计算1、计算项目:滑坡推力计算 B9=====================================================================原始条件:滑动体重度= 20.000(kN/m3)滑动体饱和重度 = 21.500(kN/m3)安全系数考虑动水压力和浮托力, 滑体土的孔隙度不考虑承压水的浮托力不考虑坡面外的静水压力的作用考虑地震力,地震烈度为 7 度地震力计算综合系数地震力计算重要性系数坡面线段数: 5, 起始点标高 9.000(m)段号投影 Dx(m) 投影 Dy(m) 附加...
