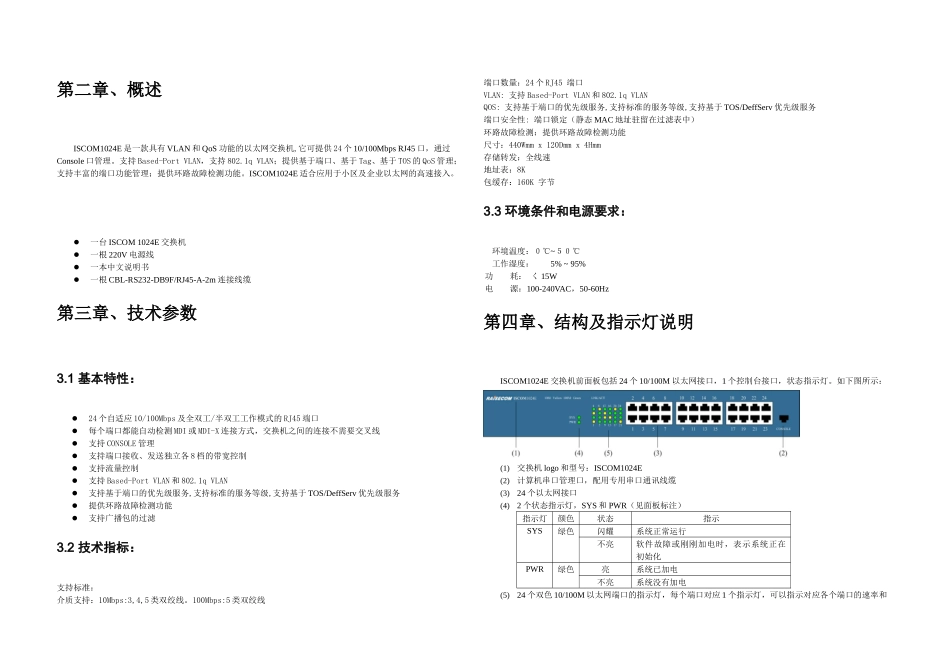

交换机用户使用手册

第二章、概述ISCOM1024E 是一款具有 VLAN 和 QoS 功能的以太网交换机,它可提供 24 个 10/100Mbps RJ45 口，通过Console 口管理。支持 Based-Port VLAN，支持 802.1q VLAN；提供基于端口、基于 Tag、基于 TOS 的 QoS 管理；支持丰富的端口功能管理；提供环路故障检测功能。ISCOM1024E 适合应用于小区及企业以太网的高速接入。一台 ISCOM 1024E 交换机一根 220V 电源线一本中文说明书一根 CBL-RS232-DB9F/RJ45-A-2m 连接线缆第三章、技术参数3.1 基本特性：24 个自适应 10/100Mbps 及全双工/半双工工作模式的 RJ45 端口每个端口都能自动检测 MDI 或 MDI-X 连接方式，交换机之间的连接不需要交叉线支持 CONSOLE 管理支持端口接收、发送独立各 8 档的带宽控制支持流量控制支持 Based-Port VLAN 和 802.1q VLAN支持基于端口的优先级服务,支持标准的服务等级,支持基于 TOS/DeffServ 优先级服务提供环路故障检测功能支持广播包的过滤3.2 技术指标：支持标准：介质支持：10Mbps:3,4,5 类双绞线。100Mbps:5 类双绞线端口数量：24 个 RJ45 端口 VLAN: 支持 Based-Port VLAN 和 802.1q VLANQOS: 支持基于端口的优先级服务,支持标准的服务等级,支持基于 TOS/DeffServ 优先级服务端口安全性: 端口锁定（静态 MAC 地址驻留在过滤表中）环路故障检测：提供环路故障检测功能尺寸：440Wmm x 120Dmm x 4Hmm存储转发：全线速地址表：8K包缓存：160K 字节3.3 环境条件和电源要求： 环境温度：０℃~５０℃ 工作湿度： 5% ~ 95%功 耗： く 15W电 源：100-240VAC，50-60Hz第四章、结构及指示灯说明ISCOM1024E 交换机前面板包括 24 个 10/100M 以太网接口，1 个控制台接口，状态指示灯。如下图所示：(1)交换机 logo 和型号：ISCOM1024E(2)计算机串口管理口，配用专用串口通讯线缆(3)24 个以太网接口(4)2 个状态指示灯，SYS 和 PWR（见面板标注）指示灯颜色状态指示SYS绿色闪耀系统正常运行不亮软件故障或刚刚加电时，表示系统正在初始化PWR绿色亮系统已加电不亮系统没有加电(5)24 个双色 10/100M 以太网端口的指示灯，每个端口对应 1 个指示灯，可以指示对应各个端口的速率和精品文档---下载后可任意编辑LNK/ACT 状态。具体对应关系如面板标注所示：LED状态条件LNK/ ACT绿链路处于 100Mbps 速率。黄链路处于 10Mbps 速率。亮端口已...
