基本放大电路

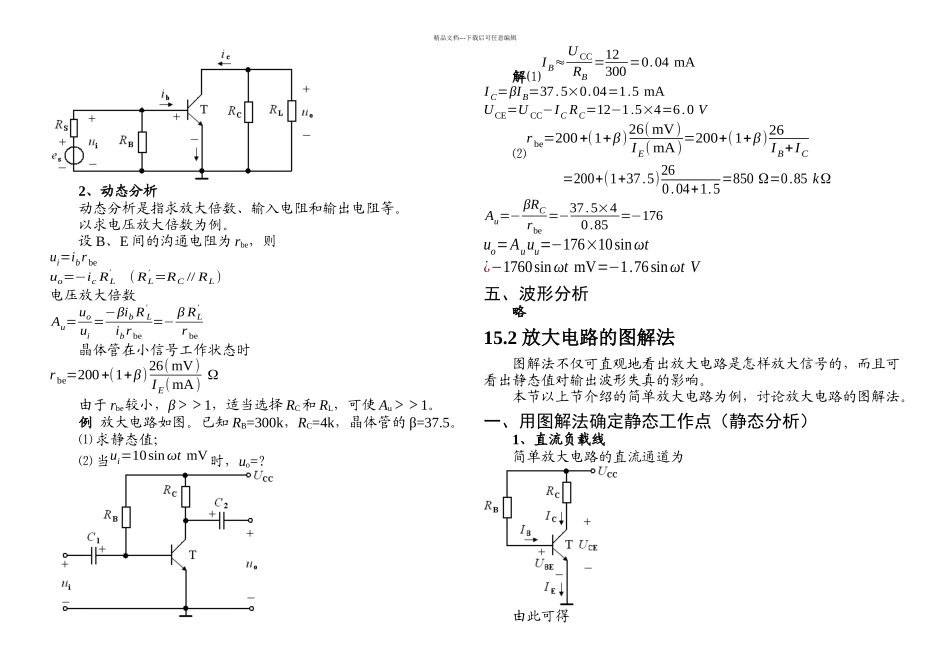

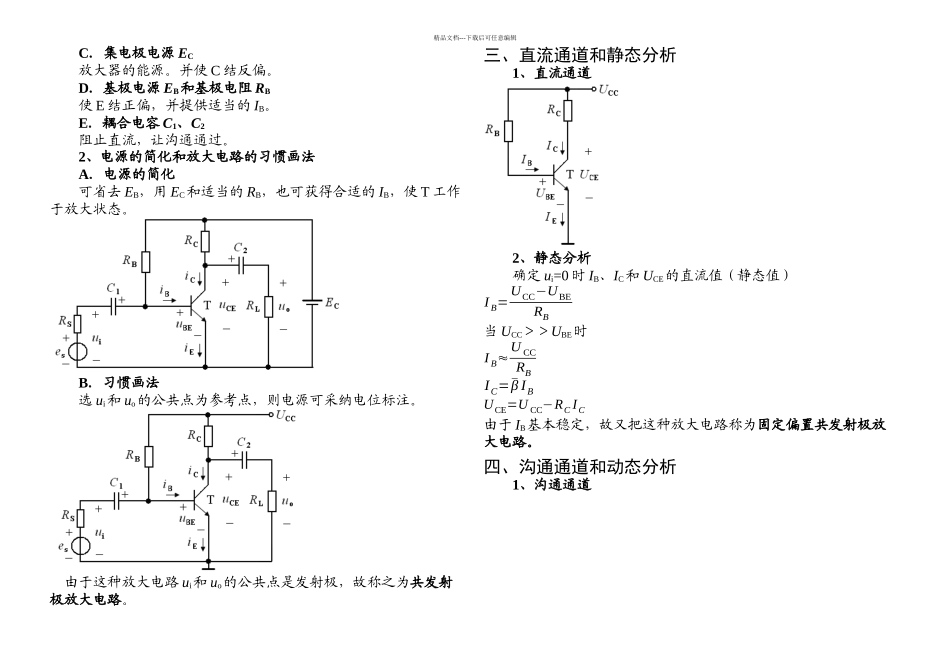

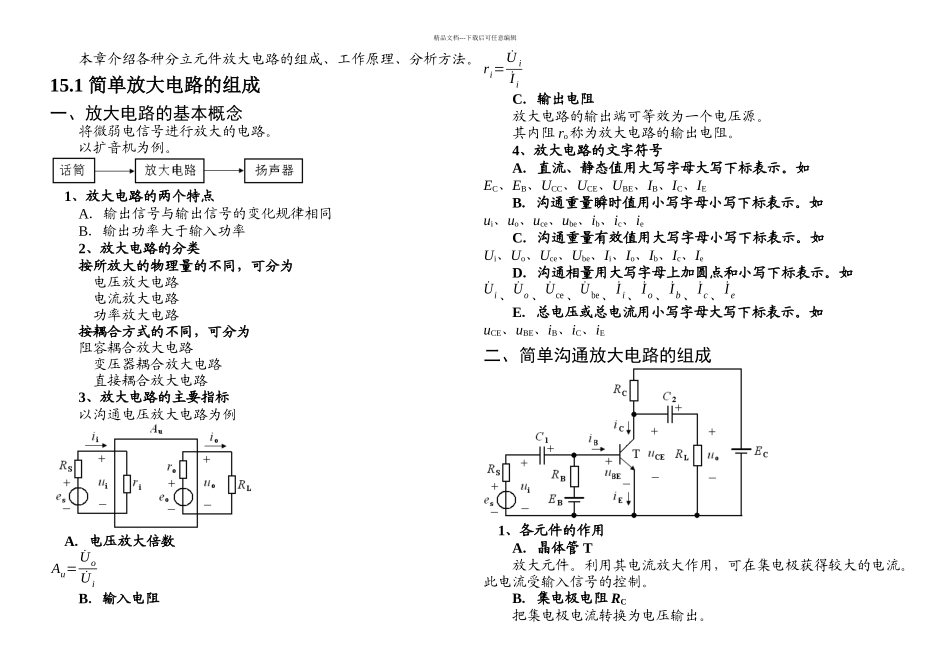

精品文档---下载后可任意编辑本章介绍各种分立元件放大电路的组成、工作原理、分析方法。15.1 简单放大电路的组成一、放大电路的基本概念将微弱电信号进行放大的电路。以扩音机为例。 1、放大电路的两个特点A．输出信号与输出信号的变化规律相同B．输出功率大于输入功率2、放大电路的分类按所放大的物理量的不同，可分为 电压放大电路 电流放大电路 功率放大电路按耦合方式的不同，可分为阻容耦合放大电路 变压器耦合放大电路 直接耦合放大电路3、放大电路的主要指标以沟通电压放大电路为例 A．电压放大倍数Au=˙Uo˙UiB．输入电阻ri=˙U i˙I iC．输出电阻放大电路的输出端可等效为一个电压源。其内阻 ro称为放大电路的输出电阻。4、放大电路的文字符号A．直流、静态值用大写字母大写下标表示。如EC、EB、UCC、UCE、UBE、IB、IC、IEB．沟通重量瞬时值用小写字母小写下标表示。如ui、uo、uce、ube、ib、ic、ieC．沟通重量有效值用大写字母小写下标表示。如Ui、Uo、Uce、Ube、Ii、Io、Ib、Ic、IeD．沟通相量用大写字母上加圆点和小写下标表示。如˙Ui、 ˙Uo、 ˙Uce、 ˙U be、˙I i、˙I o、˙I b、˙I c、˙I eE．总电压或总电流用小写字母大写下标表示。如uCE、uBE、iB、iC、iE二、简单沟通放大电路的组成 1、各元件的作用A．晶体管 T放大元件。利用其电流放大作用，可在集电极获得较大的电流。此电流受输入信号的控制。B．集电极电阻 RC把集电极电流转换为电压输出。精品文档---下载后可任意编辑C．集电极电源 EC放大器的能源。并使 C 结反偏。D．基极电源 EB和基极电阻 RB使 E 结正偏，并提供适当的 IB。E．耦合电容 C1、C2阻止直流，让沟通通过。2、电源的简化和放大电路的习惯画法A．电源的简化可省去 EB，用 EC和适当的 RB，也可获得合适的 IB，使 T 工作于放大状态。B．习惯画法选 ui和 uo的公共点为参考点，则电源可采纳电位标注。 由于这种放大电路 ui和 uo的公共点是发射极，故称之为共发射极放大电路。三、直流通道和静态分析1、直流通道2、静态分析确定 ui=0 时 IB、IC和 UCE的直流值（静态值）I B=UCC−UBERB当 UCC＞＞UBE时I B≈U CCRBI C=¯β I BUCE=U CC−RC I C由于 IB基本稳定，故又把这种放大电路称为固定偏置共发射极放大电路。四、沟通通道和动态分析1、沟通通道精品文档---下载后可任意编辑2、动态分析动态分析是指求放大倍数、输入电阻和输出电阻等。以求电...
