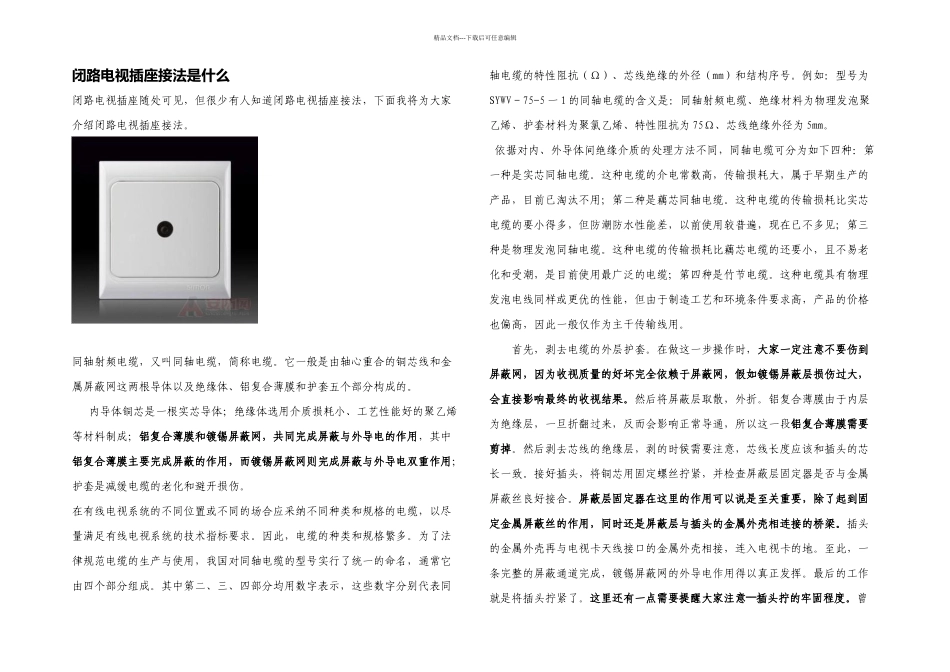

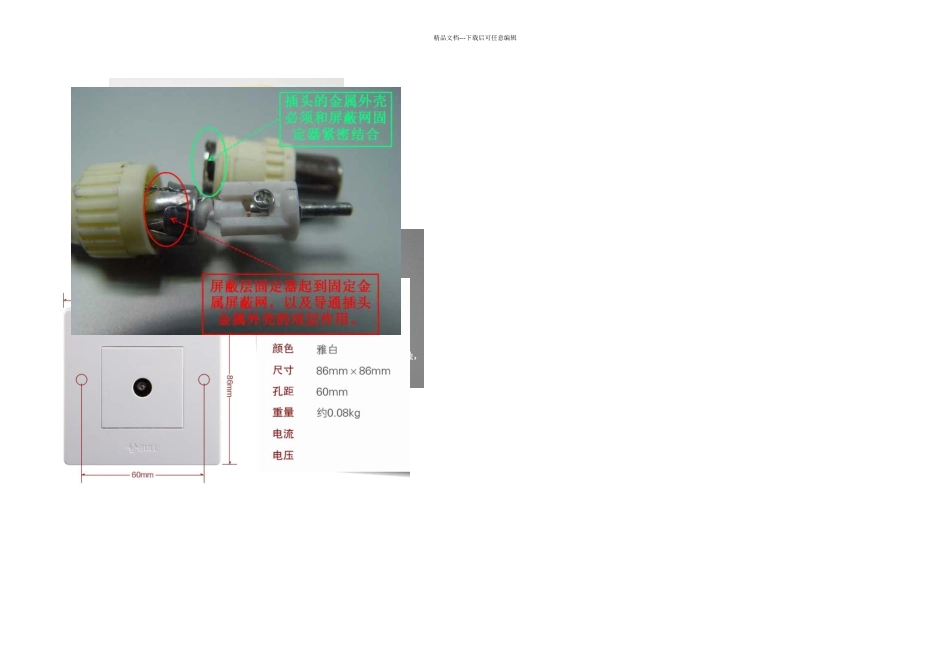

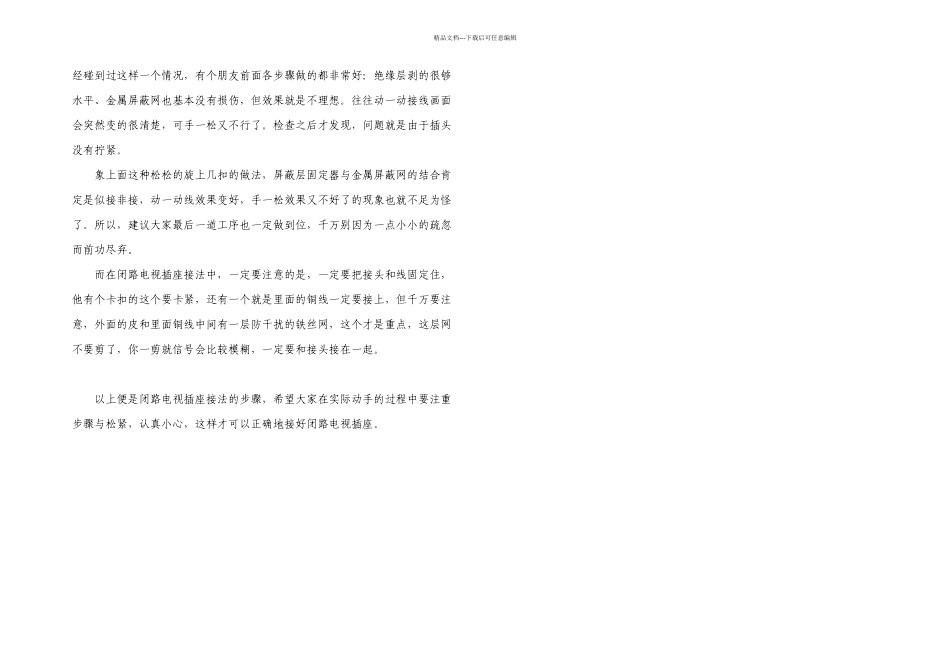

精品文档---下载后可任意编辑2、机顶盒有线数字电视接头 用于数字机顶盒上和卫星大锅盖周边。3、一位墙壁 86 型电视插座精品文档---下载后可任意编辑闭路电视插座接法是什么闭路电视插座随处可见，但很少有人知道闭路电视插座接法，下面我将为大家介绍闭路电视插座接法。 同轴射频电缆，又叫同轴电缆，简称电缆。它一般是由轴心重合的铜芯线和金属屏蔽网这两根导体以及绝缘体、铝复合薄膜和护套五个部分构成的。 内导体铜芯是一根实芯导体；绝缘体选用介质损耗小、工艺性能好的聚乙烯等材料制成；铝复合薄膜和镀锡屏蔽网，共同完成屏蔽与外导电的作用，其中铝复合薄膜主要完成屏蔽的作用，而镀锡屏蔽网则完成屏蔽与外导电双重作用；护套是减缓电缆的老化和避开损伤。 在有线电视系统的不同位置或不同的场合应采纳不同种类和规格的电缆，以尽量满足有线电视系统的技术指标要求。因此，电缆的种类和规格繁多。为了法律规范电缆的生产与使用，我国对同轴电缆的型号实行了统一的命名，通常它由四个部分组成。其中第二、三、四部分均用数字表示，这些数字分别代表同轴电缆的特性阻抗（Ω）、芯线绝缘的外径（mm）和结构序号。例如：型号为SYWV－75-5 一 1 的同轴电缆的含义是：同轴射频电缆、绝缘材料为物理发泡聚乙烯、护套材料为聚氯乙烯、特性阻抗为 75Ω、芯线绝缘外径为 5mm。 依据对内、外导体间绝缘介质的处理方法不同，同轴电缆可分为如下四种：第一种是实芯同轴电缆。这种电缆的介电常数高，传输损耗大，属于早期生产的产品，目前已淘汰不用；第二种是藕芯同轴电缆。这种电缆的传输损耗比实芯电缆的要小得多，但防潮防水性能差，以前使用较普遍，现在已不多见；第三种是物理发泡同轴电缆。这种电缆的传输损耗比藕芯电缆的还要小，且不易老化和受潮，是目前使用最广泛的电缆；第四种是竹节电缆。这种电缆具有物理发泡电线同样或更优的性能，但由于制造工艺和环境条件要求高，产品的价格也偏高，因此一般仅作为主干传输线用。 首先，剥去电缆的外层护套。在做这一步操作时，大家一定注意不要伤到屏蔽网，因为收视质量的好坏完全依赖于屏蔽网，假如镀锡屏蔽层损伤过大，会直接影响最终的收视结果。然后将屏蔽层取散，外折。铝复合薄膜由于内层为绝缘层，一旦折翻过来，反而会影响正常导通，所以这一段铝复合薄膜需要剪掉。然后剥去芯线的绝缘层，剥的时候需要注意，芯线长度应该和插头的芯长一致。接好插头，将铜芯用固定螺丝拧紧，...
