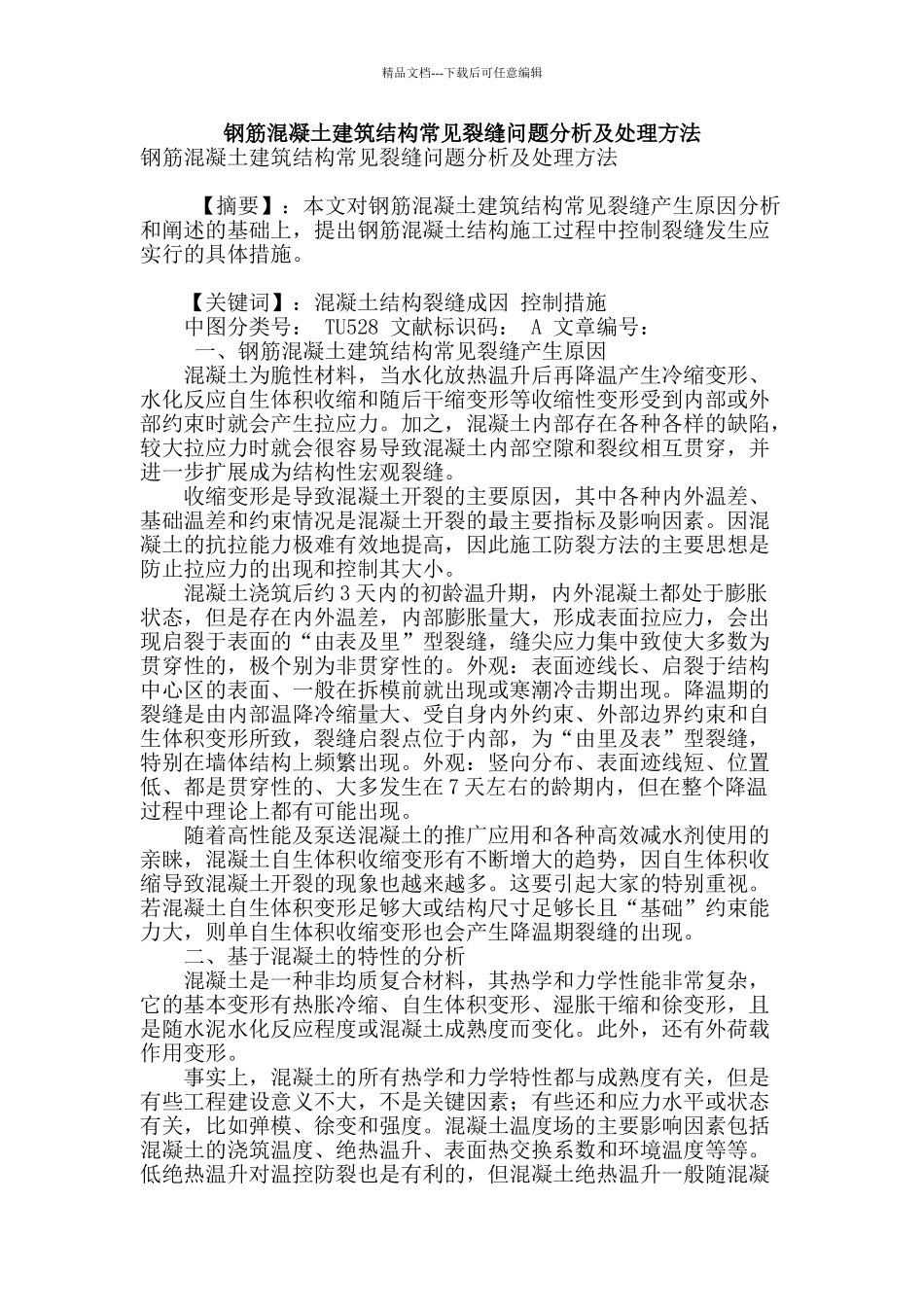

精品文档---下载后可任意编辑钢筋混凝土建筑结构常见裂缝问题分析及处理方法钢筋混凝土建筑结构常见裂缝问题分析及处理方法 【摘要】：本文对钢筋混凝土建筑结构常见裂缝产生原因分析和阐述的基础上，提出钢筋混凝土结构施工过程中控制裂缝发生应实行的具体措施。 【关键词】：混凝土结构裂缝成因 控制措施 中图分类号： TU528 文献标识码： A 文章编号： 一、钢筋混凝土建筑结构常见裂缝产生原因 混凝土为脆性材料，当水化放热温升后再降温产生冷缩变形、水化反应自生体积收缩和随后干缩变形等收缩性变形受到内部或外部约束时就会产生拉应力。加之，混凝土内部存在各种各样的缺陷，较大拉应力时就会很容易导致混凝土内部空隙和裂纹相互贯穿，并进一步扩展成为结构性宏观裂缝。 收缩变形是导致混凝土开裂的主要原因，其中各种内外温差、基础温差和约束情况是混凝土开裂的最主要指标及影响因素。因混凝土的抗拉能力极难有效地提高，因此施工防裂方法的主要思想是防止拉应力的出现和控制其大小。 混凝土浇筑后约 3 天内的初龄温升期，内外混凝土都处于膨胀状态，但是存在内外温差，内部膨胀量大，形成表面拉应力，会出现启裂于表面的“由表及里”型裂缝，缝尖应力集中致使大多数为贯穿性的，极个别为非贯穿性的。外观：表面迹线长、启裂于结构中心区的表面、一般在拆模前就出现或寒潮冷击期出现。降温期的裂缝是由内部温降冷缩量大、受自身内外约束、外部边界约束和自生体积变形所致，裂缝启裂点位于内部，为“由里及表”型裂缝，特别在墙体结构上频繁出现。外观：竖向分布、表面迹线短、位置低、都是贯穿性的、大多发生在 7 天左右的龄期内，但在整个降温过程中理论上都有可能出现。 随着高性能及泵送混凝土的推广应用和各种高效减水剂使用的亲睐，混凝土自生体积收缩变形有不断增大的趋势，因自生体积收缩导致混凝土开裂的现象也越来越多。这要引起大家的特别重视。若混凝土自生体积变形足够大或结构尺寸足够长且“基础”约束能力大，则单自生体积收缩变形也会产生降温期裂缝的出现。 二、基于混凝土的特性的分析 混凝土是一种非均质复合材料，其热学和力学性能非常复杂，它的基本变形有热胀冷缩、自生体积变形、湿胀干缩和徐变形，且是随水泥水化反应程度或混凝土成熟度而变化。此外，还有外荷载作用变形。 事实上，混凝土的所有热学和力学特性都与成熟度有关，但是有些工程建设意义不大，不是关键因素；有些还和应力水平或状...
