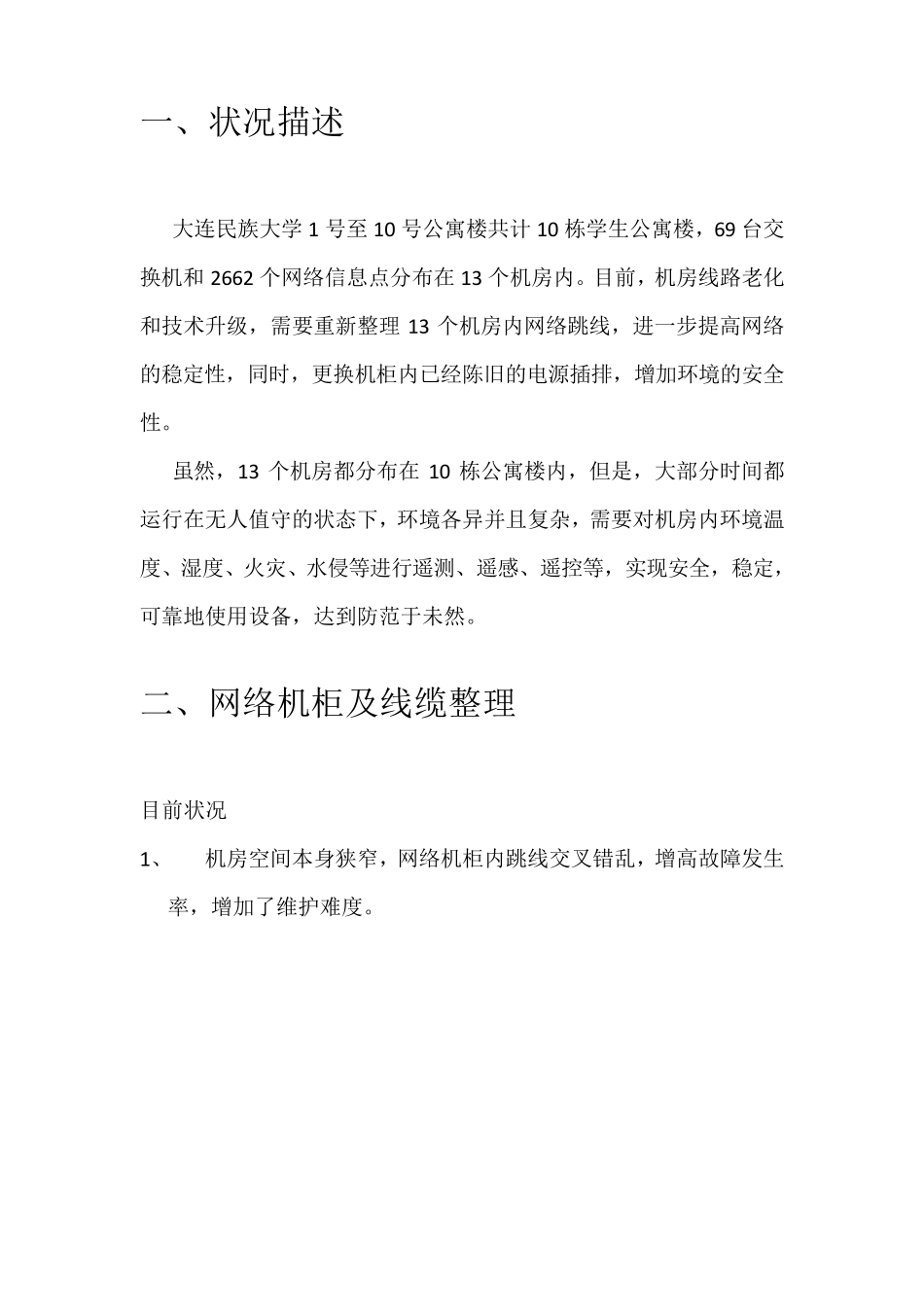

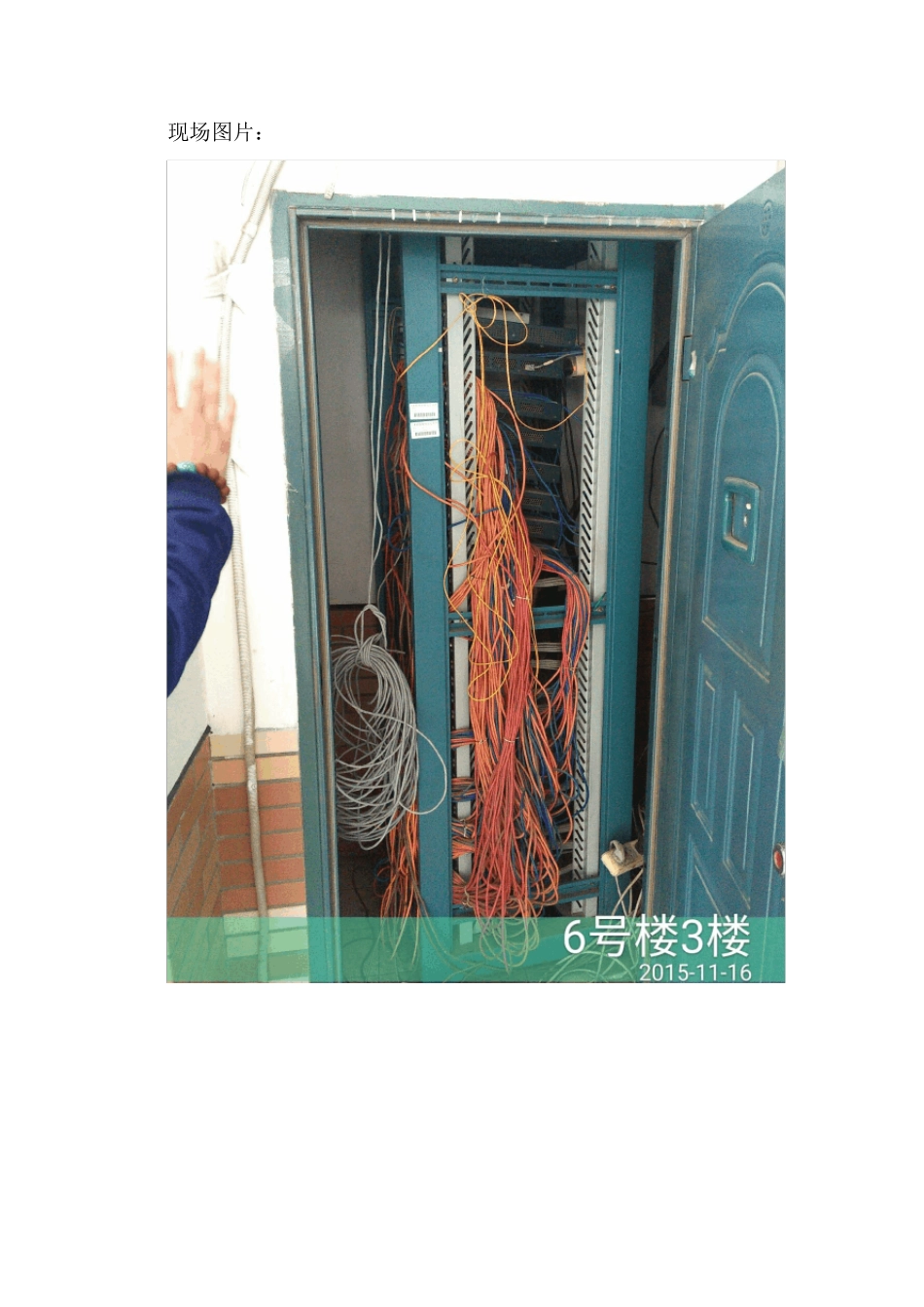

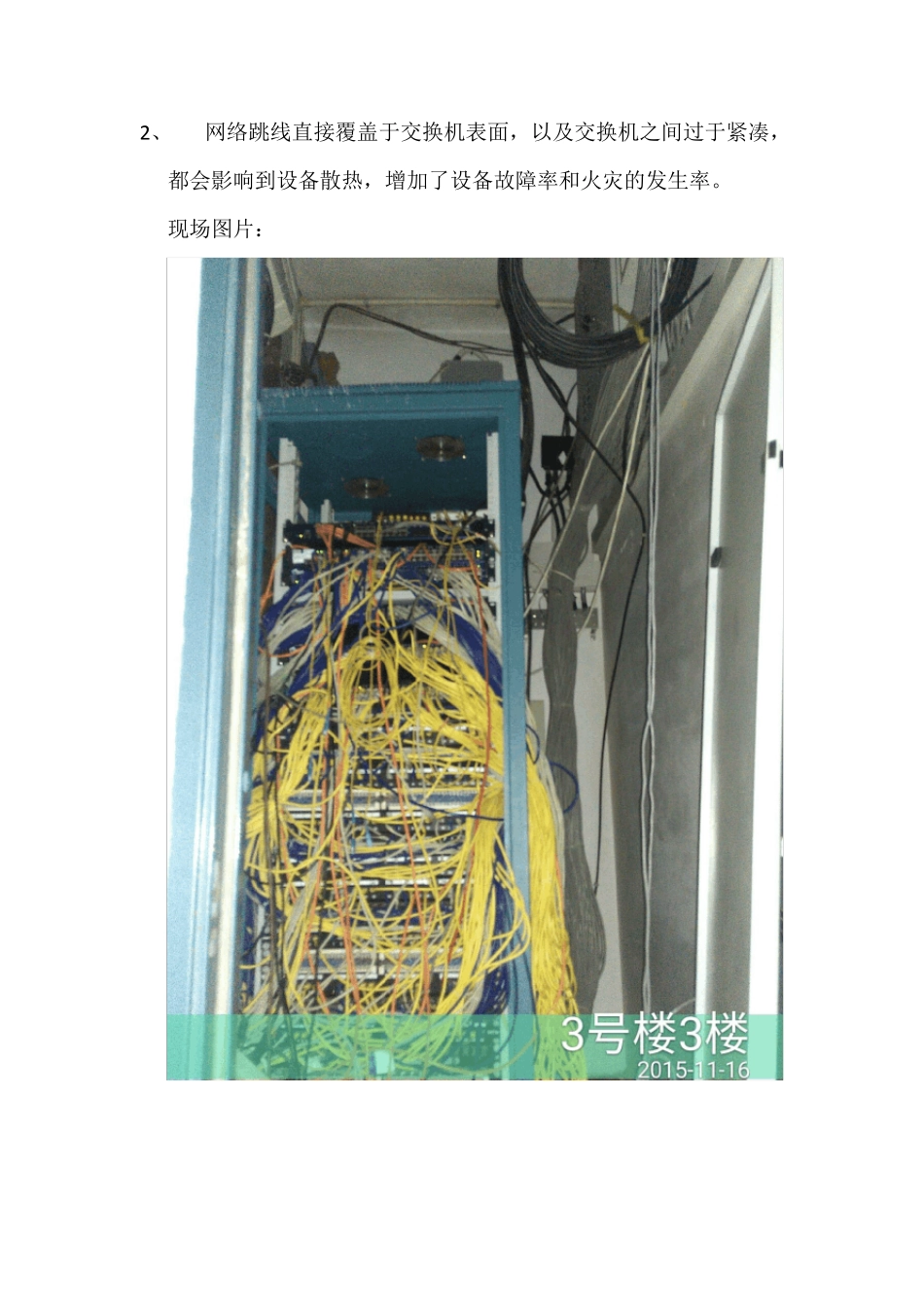

一、状况描述 大连民族大学 1 号至 10 号公寓楼共计 10 栋学生公寓楼,69 台交换机和 2662 个网络信息点分布在 13 个机房内。目前,机房线路老化和技术升级,需要重新整理 13 个机房内网络跳线,进一步提高网络的稳定性,同时,更换机柜内已经陈旧的电源插排,增加环境的安全性。 虽然,13 个机房都分布在 10 栋公寓楼内,但是,大部分时间都运行在无人值守的状态下,环境各异并且复杂,需要对机房内环境温度、湿度、火灾、水侵等进行遥测、遥感、遥控等,实现安全,稳定,可靠地使用设备,达到防范于未然。 二、网络机柜及线缆整理 目前状况 1、 机房空间本身狭窄,网络机柜内跳线交叉错乱,增高故障发生率,增加了维护难度。 现场图片: 2 、 网络跳线直接覆盖于交换机表面,以及交换机之间过于紧凑,都会影响到设备散热,增加了设备故障率和火灾的发生率。 现场图片: 3、 部分旧跳线由于自然氧化以及自重下垂,水晶头根部和触针已经损坏,增加了维修的频率和难度。 4、 机柜内电源插排随意放置,插排间串联,存在安全隐患。 现场图片: 5、 6 号和 7 号等公寓楼机房空间狭小,不利于日常维护,并且大部分主干线缆已无余量。 现场图片: 6 、 部分机房在公寓楼的走廊尽头,并且机柜紧挨窗户,容易造成水侵灾害,引起严重后果。 现场图片: 三、整改方案如下 方案说明:针对大连民资大学公寓楼内网络机房的现状,估计更换 10%左右的网络跳线约 300 条,更换所有的电源插排约 20 个,最终以实际更换量为准。 1、 重新整理机柜内网络跳线,使用理线器进行规整,给网络跳线两头粘贴标签。 标签效果如图: 2、 重新调整交换机的位置,增加设备之间的间距,提高通风散热效率。 3、 在调整网络跳线过程中,针对水晶头氧化情况,破损等进行检查,并用新跳线替换已损坏跳线。 4、 使用功率更大自带防雷模块的 PDU 电源插排替换原有的普通电源插排。 PDU 图示: 5、 针对上述 5 和 6 条问题,目前线缆紧凑的机柜,无法调整其内大部分主干线缆,建议重新扩建装修机房或换址,并且,增设环境监控,提高防范。 四、公寓楼信息点统计表 信息点统计表 序号 楼号 机房位置 接入交换机 汇聚交换机 信息点数 PDU数量 备注 1 1#楼 3 楼南门洗手间外网络设备间 5 台 2652 1 台 5760 216 1 2 2#楼 4 楼西门431 对门网络设备间 5 台 2652 1 台 3760 270 1 3...
