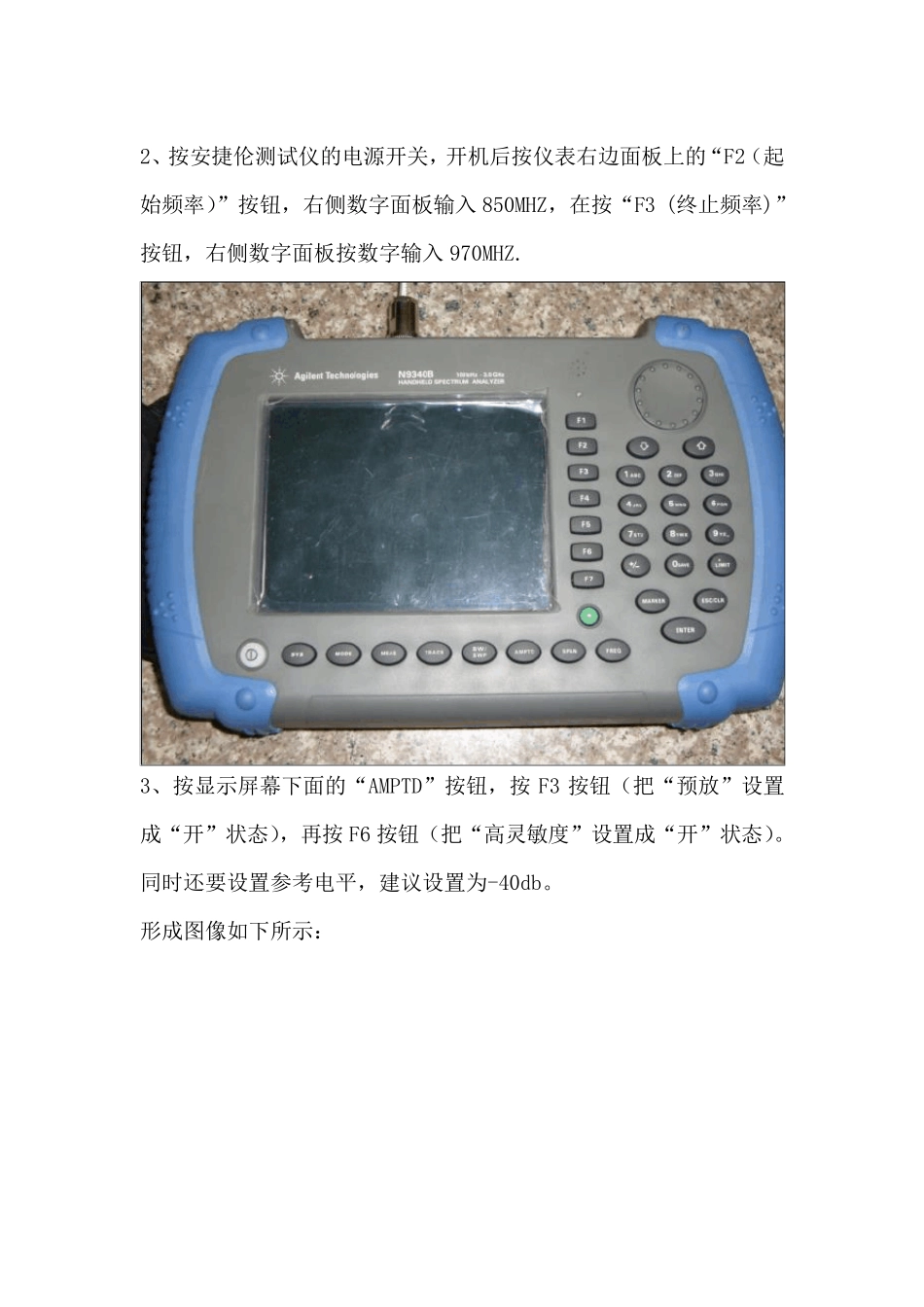

安捷伦N9340B 搜索外部干扰源使用说明 1、首先用安捷伦仪器专用连接线连接定向天线（天线建议最好使用八木天线）和安捷伦测试仪的 INPUT 接口。 2、按安捷伦测试仪的电源开关，开机后按仪表右边面板上的“F2（起始频率）”按钮，右侧数字面板输入 850MHZ，在按“F3 (终止频率)”按钮，右侧数字面板按数字输入 970MHZ. 3、按显示屏幕下面的“AMPTD”按钮，按F3 按钮（把“预放”设置成“开”状态），再按F6 按钮（把“高灵敏度”设置成“开”状态）。同时还要设置参考电平，建议设置为-40db。 形成图像如下所示： 图像中有两个显著波峰的是电信C 网使用的下行频点，图像右侧是移动的频点。我们测是否对我们的频点产生干扰主要是看对图像右侧的波形的幅度变化时否很大，看右侧的图像的电平值是否整体都有提升，如下图： 如果出现如上图所示的红色波形，就是外部干扰源。找到了外部干扰源后，可以拿起手中的八木天线，有指向性的来找干扰源，当你指向的某个方向出现的波形抬升最明显时，就是干扰源的方向。 PS：C 网的下行频段和移动 G 网上行频段有重叠部分，因此 G 网的上行容易受到 C 网的下行影响。但是这种干扰不是外部干扰源，不会引起整个波形的整体抬升。 附件：《频率小常识》： 如果出现如红色线所示的整体抬升的波形，就是干扰！ 1 .1 .1 . 测试基本工具 1. 安捷伦手持式频谱仪N9340B 最基本的测试频率范围为100KHz～3000MHz，适用于CDMA 应用的主要频段：450M、800M 及 1900MHz，其应用于EVDO频段扫描和邻频干扰测试分析时的基本配置清单如下： 序 号 测试工具清单 数 量 备 注 1 N9340B 主机 1 2 测试天线 1 3 数据电缆 1 4 笔记本电脑或其他 PC 1 2. N9340B 频谱仪外观如下图示： 3. N9340B 前面板的按键分布如下图所示： 1 .1 .2 . 测试与分析软件 手持频谱仪N9340B 主机软件，最新的版本为N9340B Firmware Upgrade Version A.01.02 1 .1 .3 . 现场测试操作 以测量CDMA 上行频段为例，步骤说明： 1. 设置频率扫描宽度 1) 点击N9340B 前面板功能键②中的[FREQ]键； 2) 点击N9340B 前面板软按键键③中的{起始频率}，然后输入825MHz； 3) 点击N9340B 前面板软按键键③中的{终止频率}，然后输入835MHz； 2. 设置衰减为0dB 及打开预防 1) 点击N9340B 前面板功能键②中的[AMPTD]键； 2) 点击N9340B 前面板软按键键③中的{衰减}，然后...
