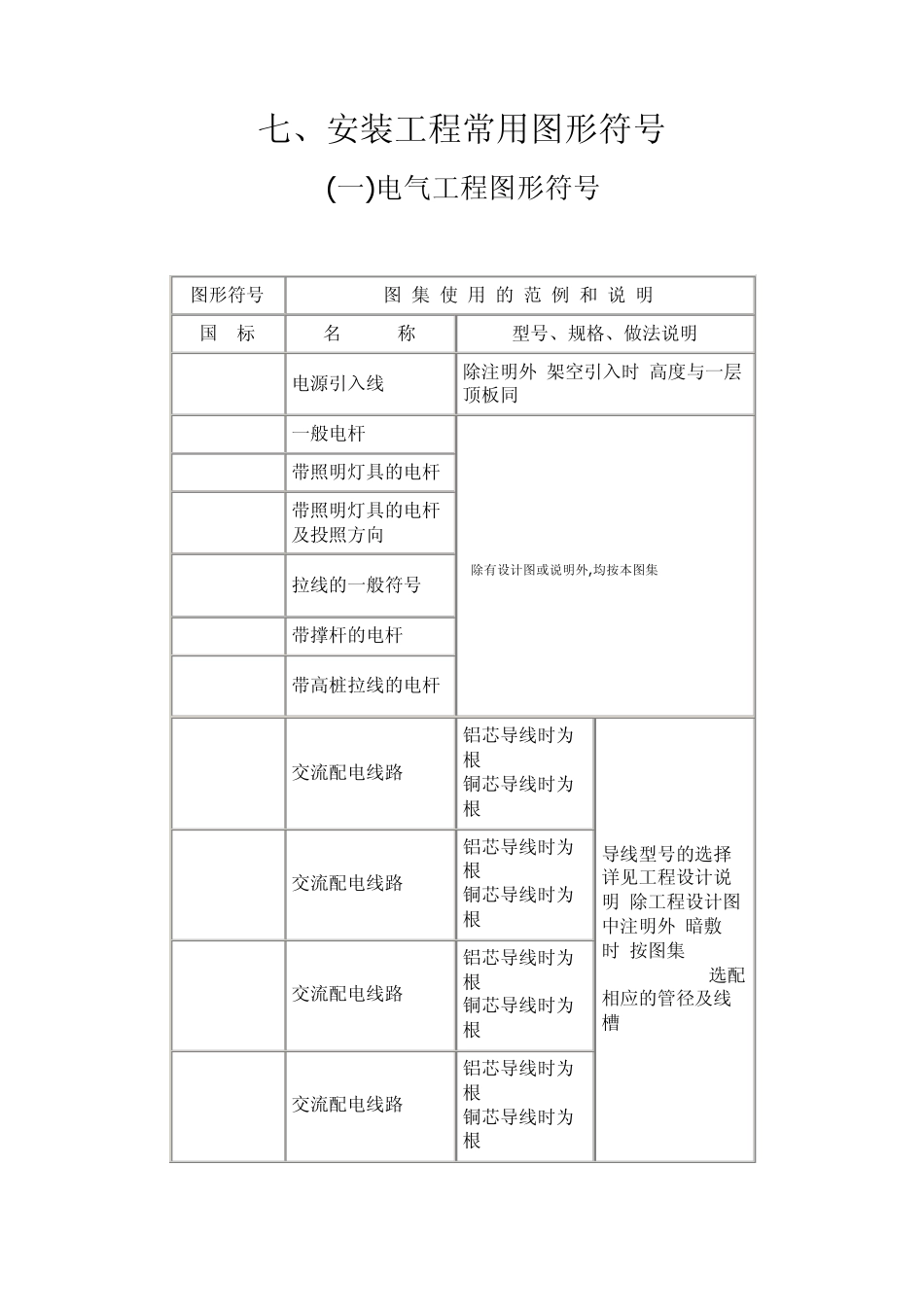

七、安装工程常用图形符号 (一)电气工程图形符号 图形符号 图 集 使 用 的 范 例 和 说 明 国 标 名 称 型号、规格、做法说明 电源引入线 除注明外,架空引入时,高度与一层顶板同 一般电杆 除有设计图或说明外,均按本图集 带照明灯具的电杆 带照明灯具的电杆及投照方向 拉线的一般符号 带撑杆的电杆 带高桩拉线的电杆 交流配电线路 铝芯导线时为 2根 铜芯导线时为 2根 导线型号的选择详见工程设计说明;除工程设计图中注明外,暗敷时,按图集JD5-605~607选配相应的管径及线槽 交流配电线路 铝芯导线时为 3根 铜芯导线时为 3根 交流配电线路 铝芯导线时为 4根 铜芯导线时为 4根 交流配电线路 铝芯导线时为 5根 铜芯导线时为 5根 交流配电线路 铝芯导线时为6根 铜芯导线时为6根 支路编号 电缆穿管(钢管、非金属管)保护 管径规格见具体工程图注 中途穿线盒或分线盒 做法见 伸缩缝穿线盒 做法见 电缆人孔 除注明外,见 电缆手孔 管线引向符号 引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上 电缆桥架 封闭式母线引向符号 线 槽 引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上 避雷线 除注明外,见 避雷针 双极带熔断器开关 除注明外,均为HK1型单相胶壳闸 三极带熔断器开关 除注明外,均为HK1型三相胶壳闸 双极带熔断器开关 除注明外,均为HH3或 HH4型单相铁壳开关 三极带熔断器开关 除注明外,均为HH3或 HH4型三相铁壳开关 双极三相转换开关 除注明外,均为两电流切换开关 三相低压断路器 规格、型号详见工程图注 跌落式熔断器 除注明外,均为RW3-10型户外跌落式熔断器 除注明外,均为RW4-10型户外跌落式熔断器 熔断器式隔离开关 除注明外,均为HR3型熔断器式隔离开关 图形符号 图 集 使 用 的 范 例 和 说 明 国 标 名 称 型号、规格、做法说明 熔断器 除注明外,均为RC1A瓷插式熔断器 指示式电流表、电压表 除注明外,为1T1-A型交流电流表 除注明外,为1T1-V型交流电压表 有功电能表 除注明外,均由供电部门备料安装(虚线时为表位) 无功电能表 除注明外,均由供电部门备料安装(虚线时为表位) 安培表的换相开关 伏特表的换相开关 壁龛电话交接箱 除注明外,暗装距地 0.3米 室内电话分线盒 除注明外,只做出线口,暗装距地 0.3米 扬声器 除注明外,距顶板 0.5米 广播分线箱(盘) 除注明外,...
