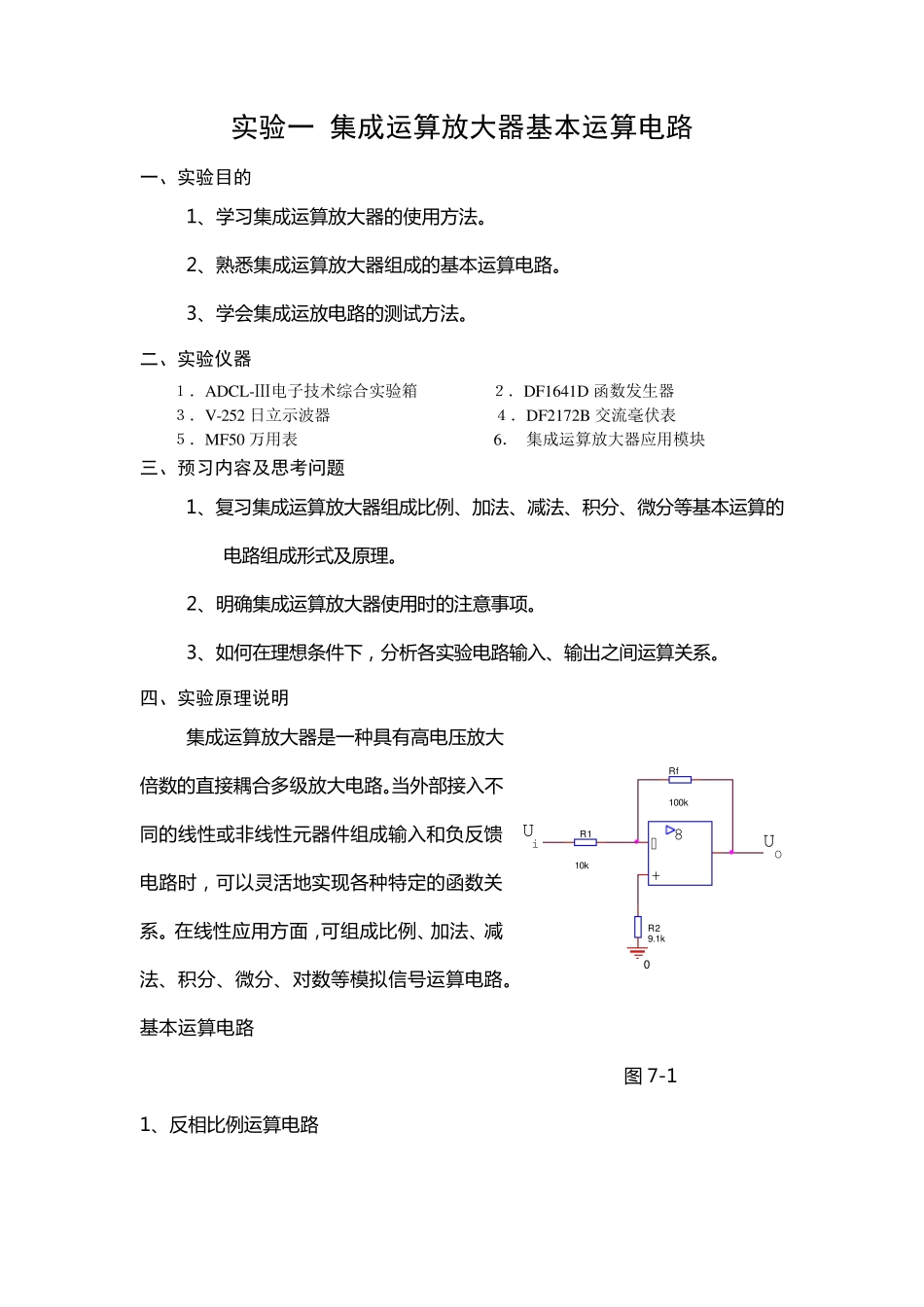

+- 8Rf100kR110kR29.1kUO0Ui实验一 集成运算放大器基本运算电路 一、实验目的 1、学习集成运算放大器的使用方法。 2、熟悉集成运算放大器组成的基本运算电路。 3、学会集成运放电路的测试方法。 二、实验仪器 １．ADCL-Ⅲ电子技术综合实验箱 ２．DF1641D 函数发生器 ３．V-252 日立示波器 ４．DF2172B 交流毫伏表 ５．MF50 万用表 6． 集成运算放大器应用模块 三、预习内容及思考问题 1、复习集成运算放大器组成比例、加法、减法、积分、微分等基本运算的电路组成形式及原理。 2、明确集成运算放大器使用时的注意事项。 3、如何在理想条件下，分析各实验电路输入、输出之间运算关系。 四、实验原理说明 集成运算放大器是一种具有高电压放大倍数的直接耦合多级放大电路。当外部接入不同的线性或非线性元器件组成输入和负反馈电路时，可以灵活地实现各种特定的函数关系。在线性应用方面，可组成比例、加法、减法、积分、微分、对数等模拟信号运算电路。 基本运算电路 图 7-1 1、反相比例运算电路 电 路 如 图 7-1 所 示 ， 对 于 理 想 运 放 ， 该 电 路 的 输出 的 信 号 电 压与 输 入 信 号 电 压之 间 的 关 系 为 ： 其 中1RRf 为 比 例 系 数 ，“-” 号 表 示 输 出 信 号 与 输入 信 号 相 位 相 反 。 为 了 减 小 输 入 级 偏 置 电 流 引 起 的 运 算 误 差 ， 在 同 相 端 应 接 入 “平 衡 电 阻 ”fRRR//12 2、 反 相 加 法 电 路 电 路 如 图 7-2， 输 出 电 压 与 输 入 电 压 之 间 的 关 系 为 2211ififOURRURRU 平 衡 电 阻 ： F213R//R//RR 图 7-2 3、 同 相 比 例 运 算 电 路 同 相 比 例 运 算 电 路 图 7-3（ a）， 它 的 输 出 电 压 与 输 入 电 压 之 间 的 关 系 为 ifOURRU 11 其 中 ， 11RRf为 比 例 系 数 ， Uo 与 Ui 同 相 位 。 电 路 中 平 衡 电 阻 fRRR//12 。 若1R,ioUU,即 得 到 如 图 7-3（ b） 所 示 的 电 压 跟 随 器 ， 平 衡 电 阻fRR 2。用 以 减 小 漂 移 和 起 保 护 作 用 。 一 般 RF 取 10KΩ， RF 太 小 起 不 到 保 护 作 ...
