汽车维修案例集VIP免费

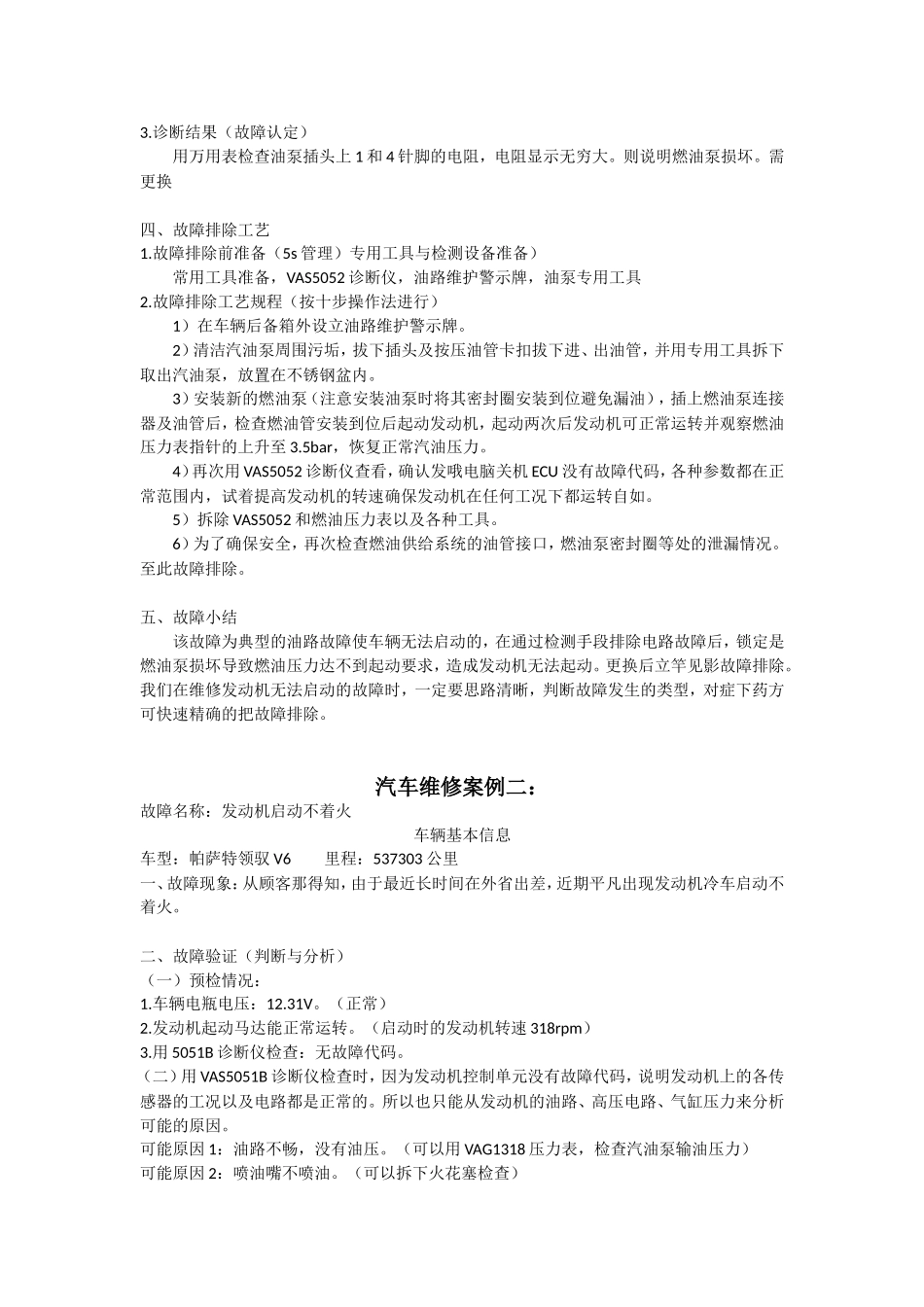

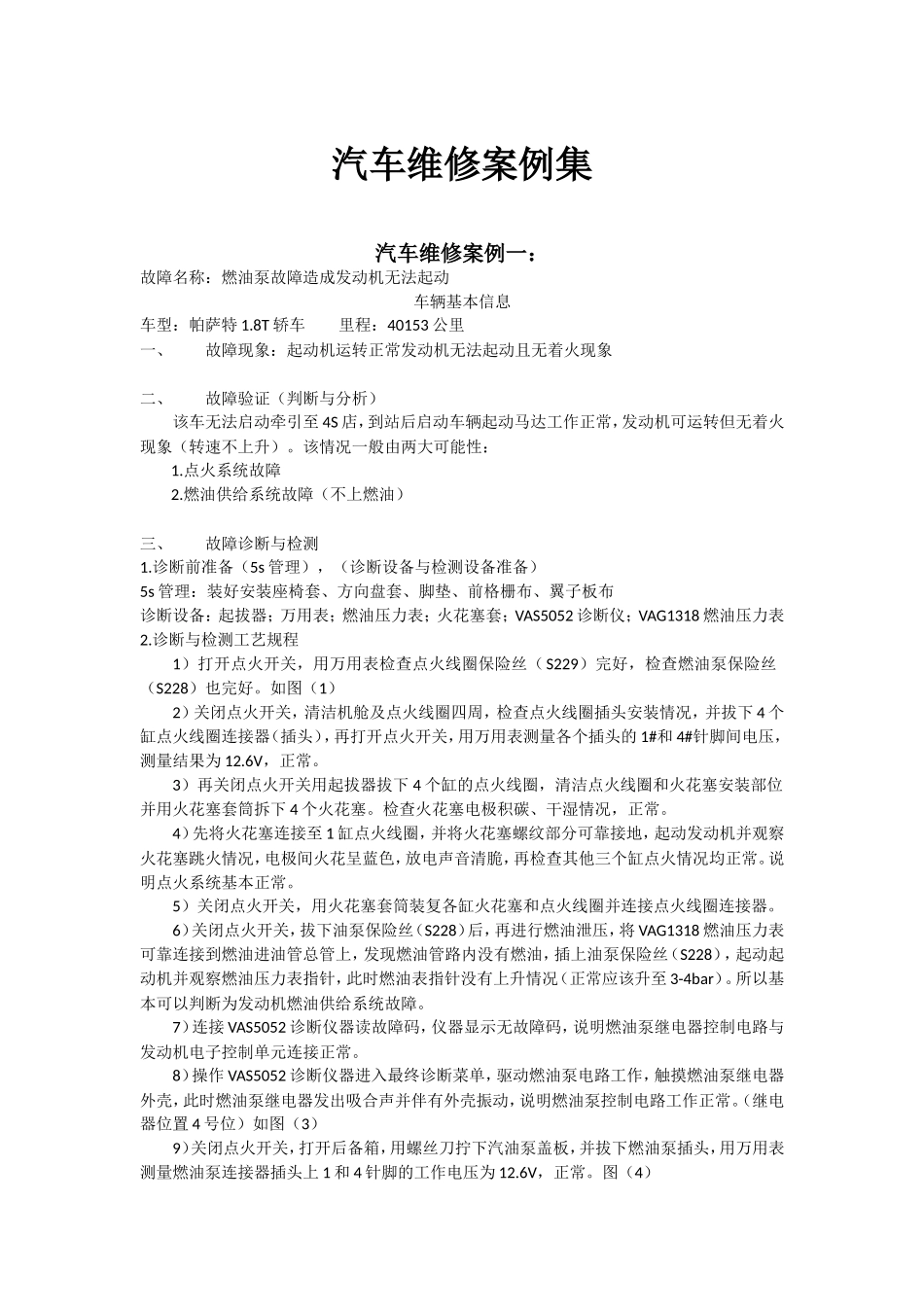

汽车维修案例集汽车维修案例一：故障名称：燃油泵故障造成发动机无法起动车辆基本信息车型：帕萨特1.8T轿车里程：40153公里一、故障现象：起动机运转正常发动机无法起动且无着火现象二、故障验证（判断与分析）该车无法启动牵引至4S店，到站后启动车辆起动马达工作正常，发动机可运转但无着火现象（转速不上升）。该情况一般由两大可能性：1.点火系统故障2.燃油供给系统故障（不上燃油）三、故障诊断与检测1.诊断前准备（5s管理），（诊断设备与检测设备准备）5s管理：装好安装座椅套、方向盘套、脚垫、前格栅布、翼子板布诊断设备：起拔器；万用表；燃油压力表；火花塞套；VAS5052诊断仪；VAG1318燃油压力表2.诊断与检测工艺规程1）打开点火开关，用万用表检查点火线圈保险丝（S229）完好，检查燃油泵保险丝（S228）也完好。如图（1）2）关闭点火开关，清洁机舱及点火线圈四周，检查点火线圈插头安装情况，并拔下4个缸点火线圈连接器（插头），再打开点火开关，用万用表测量各个插头的1#和4#针脚间电压，测量结果为12.6V，正常。3）再关闭点火开关用起拔器拔下4个缸的点火线圈，清洁点火线圈和火花塞安装部位并用火花塞套筒拆下4个火花塞。检查火花塞电极积碳、干湿情况，正常。4）先将火花塞连接至1缸点火线圈，并将火花塞螺纹部分可靠接地，起动发动机并观察火花塞跳火情况，电极间火花呈蓝色，放电声音清脆，再检查其他三个缸点火情况均正常。说明点火系统基本正常。5）关闭点火开关，用火花塞套筒装复各缸火花塞和点火线圈并连接点火线圈连接器。6）关闭点火开关，拔下油泵保险丝（S228）后，再进行燃油泄压，将VAG1318燃油压力表可靠连接到燃油进油管总管上，发现燃油管路内没有燃油，插上油泵保险丝（S228），起动起动机并观察燃油压力表指针，此时燃油表指针没有上升情况（正常应该升至3-4bar）。所以基本可以判断为发动机燃油供给系统故障。7）连接VAS5052诊断仪器读故障码，仪器显示无故障码，说明燃油泵继电器控制电路与发动机电子控制单元连接正常。8）操作VAS5052诊断仪器进入最终诊断菜单，驱动燃油泵电路工作，触摸燃油泵继电器外壳，此时燃油泵继电器发出吸合声并伴有外壳振动，说明燃油泵控制电路工作正常。（继电器位置4号位）如图（3）9）关闭点火开关，打开后备箱，用螺丝刀拧下汽油泵盖板，并拔下燃油泵插头，用万用表测量燃油泵连接器插头上1和4针脚的工作电压为12.6V，正常。图（4）3.诊断结果（故障认定）用万用表检查油泵插头上1和4针脚的电阻，电阻显示无穷大。则说明燃油泵损坏。需更换四、故障排除工艺1.故障排除前准备（5s管理）专用工具与检测设备准备）常用工具准备，VAS5052诊断仪，油路维护警示牌，油泵专用工具2.故障排除工艺规程（按十步操作法进行）1）在车辆后备箱外设立油路维护警示牌。2）清洁汽油泵周围污垢，拔下插头及按压油管卡扣拔下进、出油管，并用专用工具拆下取出汽油泵，放置在不锈钢盆内。3）安装新的燃油泵（注意安装油泵时将其密封圈安装到位避免漏油），插上燃油泵连接器及油管后，检查燃油管安装到位后起动发动机，起动两次后发动机可正常运转并观察燃油压力表指针的上升至3.5bar，恢复正常汽油压力。4）再次用VAS5052诊断仪查看，确认发哦电脑关机ECU没有故障代码，各种参数都在正常范围内，试着提高发动机的转速确保发动机在任何工况下都运转自如。5）拆除VAS5052和燃油压力表以及各种工具。6）为了确保安全，再次检查燃油供给系统的油管接口，燃油泵密封圈等处的泄漏情况。至此故障排除。五、故障小结该故障为典型的油路故障使车辆无法启动的，在通过检测手段排除电路故障后，锁定是燃油泵损坏导致燃油压力达不到起动要求，造成发动机无法起动。更换后立竿见影故障排除。我们在维修发动机无法启动的故障时，一定要思路清晰，判断故障发生的类型，对症下药方可快速精确的把故障排除。汽车维修案例二：故障名称：发动机启动不着火车辆基本信息车型：帕萨特领驭V6里程：537303公里一、故障现象：从顾客那得知，由于最近长时间在外省出差，近期平凡出现发动机冷车启动不着火。二、故障验证（判断与分析）（一）预检情况：1....
