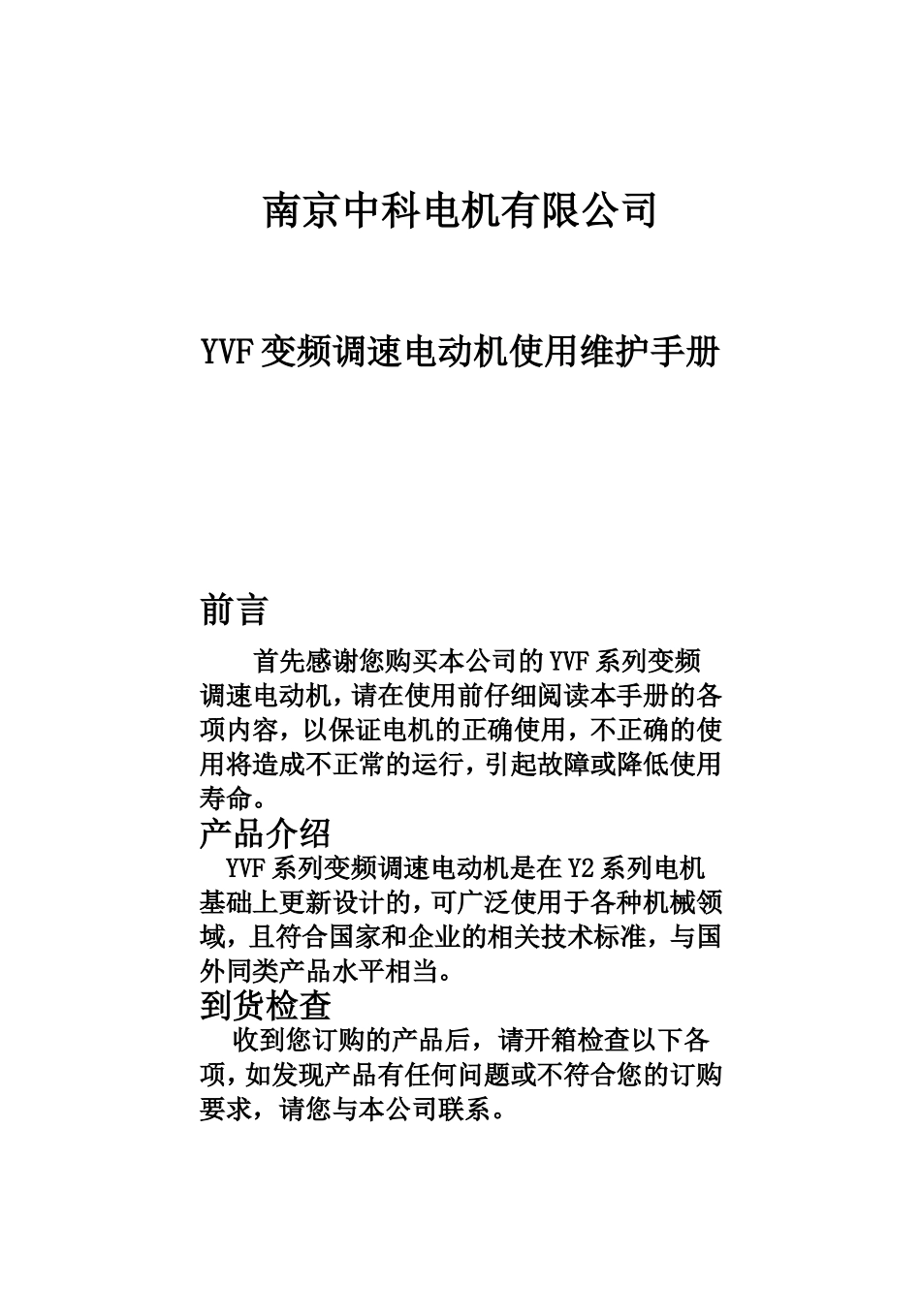

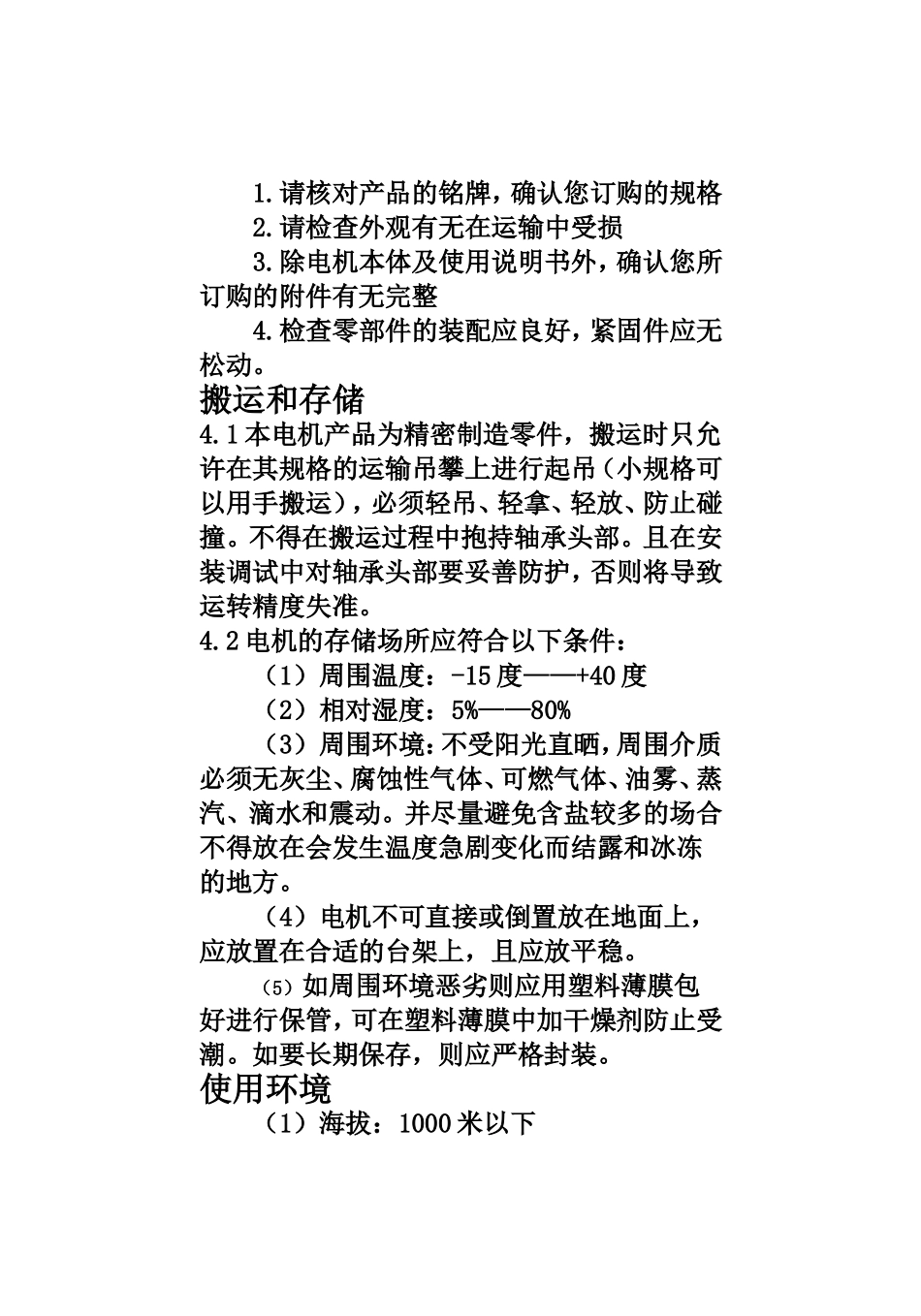

南京中科电机有限公司YVF变频调速电动机使用维护手册前言首先感谢您购买本公司的YVF系列变频调速电动机，请在使用前仔细阅读本手册的各项内容，以保证电机的正确使用，不正确的使用将造成不正常的运行，引起故障或降低使用寿命。产品介绍YVF系列变频调速电动机是在Y2系列电机基础上更新设计的，可广泛使用于各种机械领域，且符合国家和企业的相关技术标准，与国外同类产品水平相当。到货检查收到您订购的产品后，请开箱检查以下各项，如发现产品有任何问题或不符合您的订购要求，请您与本公司联系。1.请核对产品的铭牌，确认您订购的规格2.请检查外观有无在运输中受损3.除电机本体及使用说明书外，确认您所订购的附件有无完整4.检查零部件的装配应良好，紧固件应无松动。搬运和存储4.1本电机产品为精密制造零件，搬运时只允许在其规格的运输吊攀上进行起吊（小规格可以用手搬运），必须轻吊、轻拿、轻放、防止碰撞。不得在搬运过程中抱持轴承头部。且在安装调试中对轴承头部要妥善防护，否则将导致运转精度失准。4.2电机的存储场所应符合以下条件：（1）周围温度：-15度——+40度（2）相对湿度：5%——80%（3）周围环境：不受阳光直晒，周围介质必须无灰尘、腐蚀性气体、可燃气体、油雾、蒸汽、滴水和震动。并尽量避免含盐较多的场合不得放在会发生温度急剧变化而结露和冰冻的地方。（4）电机不可直接或倒置放在地面上，应放置在合适的台架上，且应放平稳。（5）如周围环境恶劣则应用塑料薄膜包好进行保管，可在塑料薄膜中加干燥剂防止受潮。如要长期保存，则应严格封装。使用环境（1）海拔：1000米以下（2）环境温度：-15度——+40度（3）电动机安装场所必须干燥，清洁。具有良好的通风不受阳光直晒，周围介质必须、无灰尘、腐蚀性气体、可燃气体、油雾、蒸汽、滴水和震动。并尽量避免含盐较多的场合。（4）空气相对湿度：80%以下电机安装（机械安装和电气安装）5.1电机常用机械安装方式：B3底座安装B35底座及法兰安装B5法兰安装下面是安装时的注意事项：（1）电动机的安装应由技术人员来完成安装的基础应有足够强度，电机应放置平稳请勿倒装、斜装或垂直安装（要垂直安装，请在订购时标注）（2）载荷转动部分在安装前要做动平衡校正。（3）电机允许用连轴器，正齿轮和皮带传动。在连接其它负载和连轴器时，尽量采用加热压配方法，避免敲击；再者键的大小要合适，连轴器与电机轴部的接触面积应尽量与轴伸长度相仿，并应确保电机轴中心线与负载机械输入轴中心线重合。（4）连接电动机的电源线不宜过细、过长。（5）设计安装电机时应留有一定空间不得将电机安装在通风散热不良的密封箱内。（6）试机时,在通电前应取下轴伸上的轴套和平键,保持身体和衣物远离电动机运转部分.（7）装配完成检查转动部分是否灵活。5.2电机的电气安装（1）电机输出有接地标志或接地线，用户务必将其可靠接地，不可简单地以零线作为地线。除了为避免电击事件或火警之要求以外变频电动机本身的特殊性也要求强调接地可靠。（2）如果要求避免变频驱动系统对周围介质的电磁干扰，建议除接地措施以外，必要时，可以将输入电源线套入电磁屏套内，屏蔽层请单端接地。（3）电机接线图：三角形接法：`星形接法：W2U2V2U1V1W1W2U2V2U1V1W1（4）风机接线图：A.风机为单相220VB。风机为三相380V备注：风机必须由独立的电源供电,接通电源后应保证风机风的方向吹向电机，否则应调整电源的相序。电机日常保养和定期维护单单相220V工频电源相F1A风F2N机线三三相380V工频电源相F1A风F2B机F3C线（1）电机处于运转状态时应经常观察启动、运行情况，观察电流、噪音、振动状况是否正常，排风是否正常，如不正常应立即停车检查。（2）电机在运转中，没有焦味、非正常异音或过热。（3）电动机停转一段时间再度启用时，应检查绝缘电阻，和重新进行试车运行的各项（4）电动机轴头应做好防锈涂装防护。（5）电动机外观应完整、通风路径应经常观察，不使堵住。（6）电动机在更换载荷时，应保护轴头，避免受到冲击。（7）电机在运行中应保证润滑良好，一般在电机运行5000小时左右，应补充或更换润滑脂（封闭轴承在使用寿命内不必更换）...
