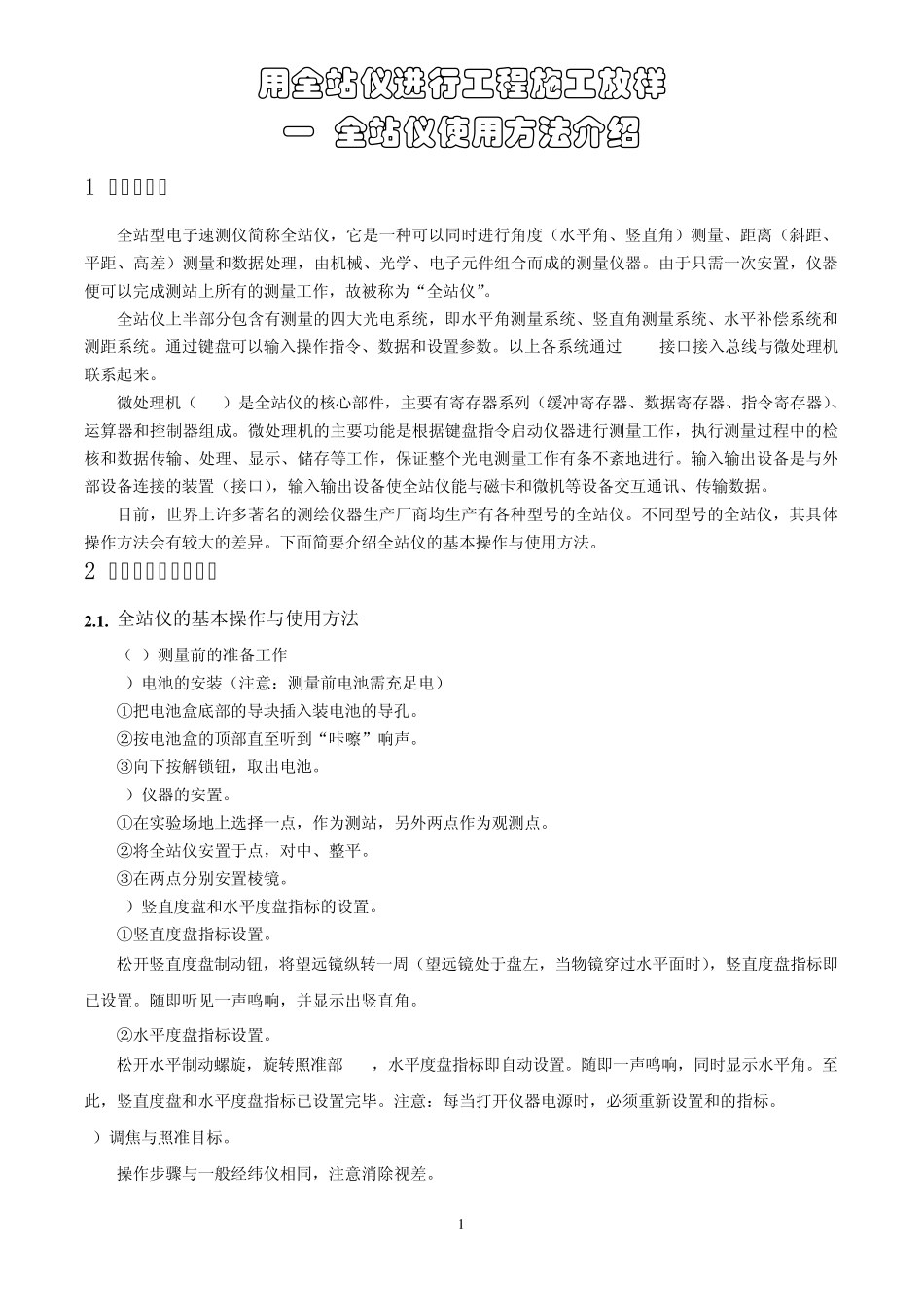

1 用全站仪进行工程施工放样 一 全站仪使用方法介绍 1 全站仪介绍 全站型电子速测仪简称全站仪，它是一种可以同时进行角度（水平角、竖直角）测量、距离（斜距、平距、高差）测量和数据处理，由机械、光学、电子元件组合而成的测量仪器。由于只需一次安置，仪器便可以完成测站上所有的测量工作，故被称为“全站仪”。 全站仪上半部分包含有测量的四大光电系统，即水平角测量系统、竖直角测量系统、水平补偿系统和测距系统。通过键盘可以输入操作指令、数据和设置参数。以上各系统通过 I/O接口接入总线与微处理机联系起来。 微处理机（CPU）是全站仪的核心部件，主要有寄存器系列（缓冲寄存器、数据寄存器、指令寄存器）、运算器和控制器组成。微处理机的主要功能是根据键盘指令启动仪器进行测量工作，执行测量过程中的检核和数据传输、处理、显示、储存等工作，保证整个光电测量工作有条不紊地进行。输入输出设备是与外部设备连接的装置（接口），输入输出设备使全站仪能与磁卡和微机等设备交互通讯、传输数据。 目前，世界上许多著名的测绘仪器生产厂商均生产有各种型号的全站仪。不同型号的全站仪，其具体操作方法会有较大的差异。下面简要介绍全站仪的基本操作与使用方法。 2 全站仪的操作与使用 2 .1 . 全站仪的基本操作与使用方法 （1）测量前的准备工作 1）电池的安装（注意：测量前电池需充足电） ①把电池盒底部的导块插入装电池的导孔。 ②按电池盒的顶部直至听到“咔嚓”响声。 ③向下按解锁钮，取出电池。 2）仪器的安置。 ①在实验场地上选择一点，作为测站，另外两点作为观测点。 ②将全站仪安置于点，对中、整平。 ③在两点分别安置棱镜。 3）竖直度盘和水平度盘指标的设置。 ①竖直度盘指标设置。 松开竖直度盘制动钮，将望远镜纵转一周（望远镜处于盘左，当物镜穿过水平面时），竖直度盘指标即已设置。随即听见一声鸣响，并显示出竖直角。 ②水平度盘指标设置。 松开水平制动螺旋，旋转照准部 360，水平度盘指标即自动设置。随即一声鸣响，同时显示水平角。至此，竖直度盘和水平度盘指标已设置完毕。注意：每当打开仪器电源时，必须重新设置和的指标。 4）调焦与照准目标。 操作步骤与一般经纬仪相同，注意消除视差。 2 （2）角度测量 1）首先从显示屏上确定是否处于角度测量模式，如果不是，则按操作转换为距离模式。 2）盘左瞄准左目标A,按置零键，使水平度盘读数显示为0°00′00〃，顺时...
