全自动波峰焊使用说明书

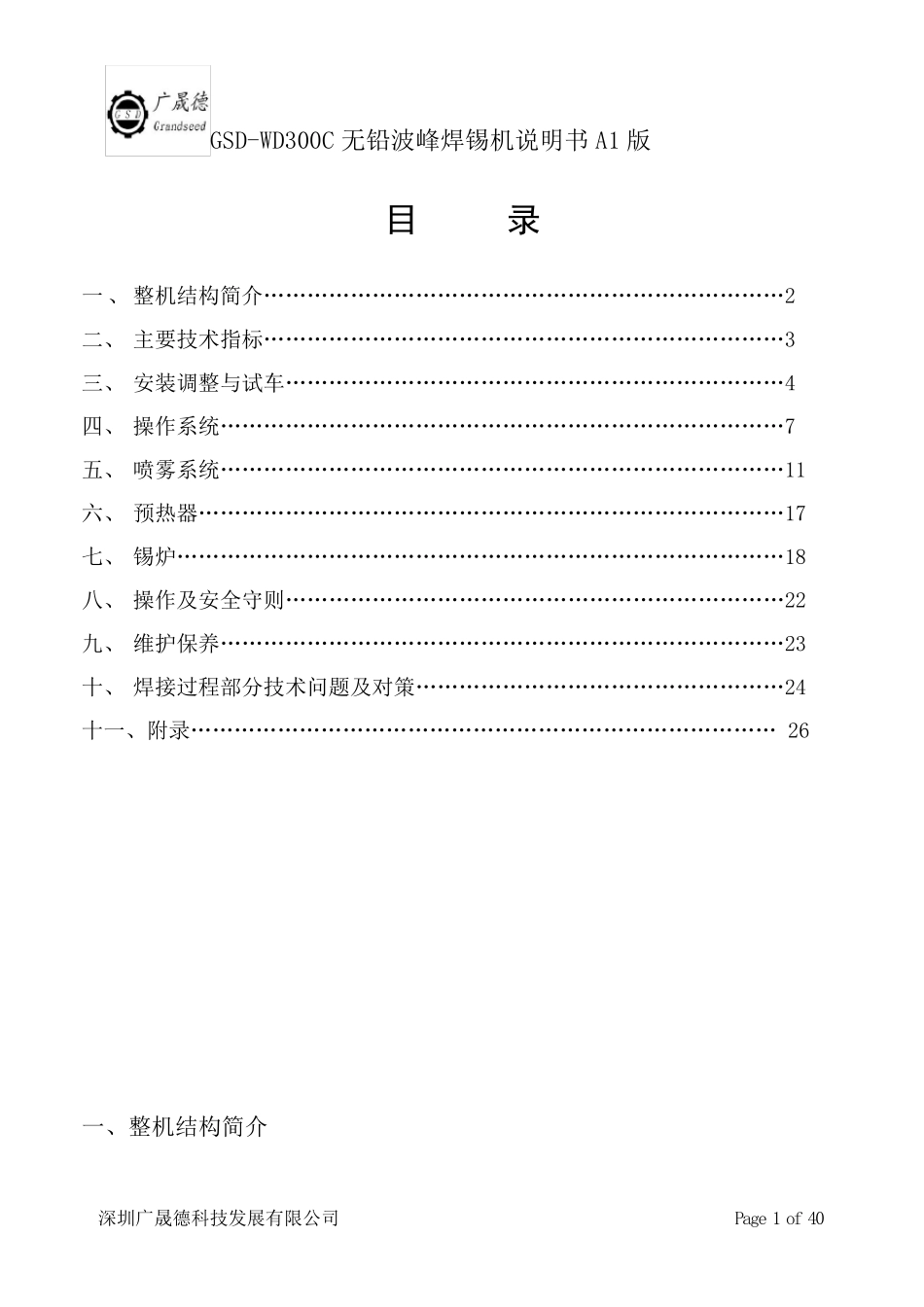

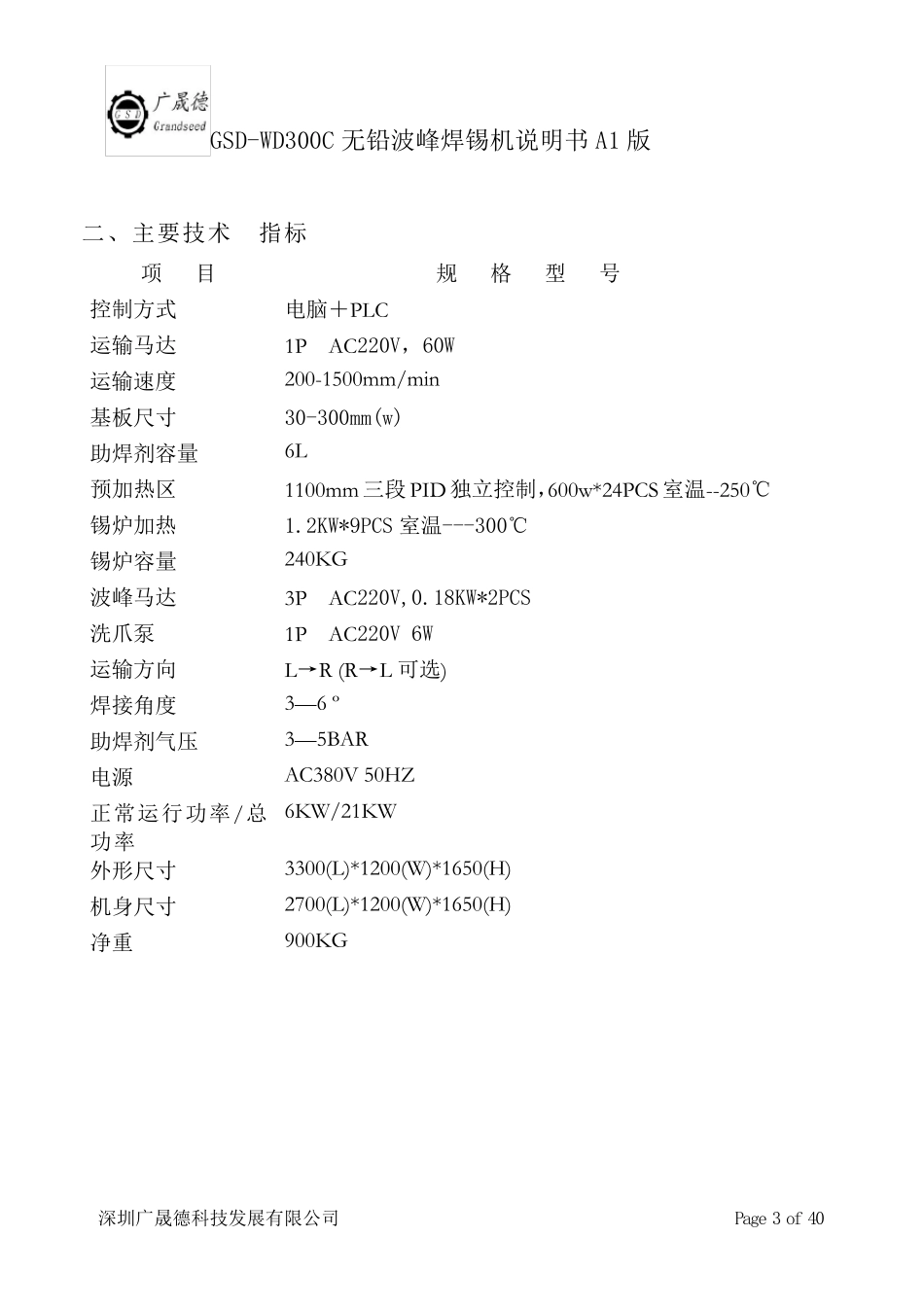

GSD-WD300C 无铅波峰焊锡机说明书A1 版 深圳广晟德科技发展有限公司 Page 1 of 40 目 录 一、 整机结构简介………………………………………………………………2 二、 主要技术指标………………………………………………………………3 三、 安装调整与试车……………………………………………………………4 四、 操作系统……………………………………………………………………7 五、 喷雾系统……………………………………………………………………11 六、 预热器………………………………………………………………………17 七、 锡炉…………………………………………………………………………18 八、 操作及安全守则……………………………………………………………22 九、 维护保养……………………………………………………………………23 十、 焊接过程部分技术问题及对策……………………………………………24 十一、附录……………………………………………………………………… 26 一、整机结构简介 GSD-WD300C 无铅波峰焊锡机说明书 A1 版 深圳广晟德科技发展有限公司 Page 2 of 40 GSD-WD300C 无铅波峰焊锡机说明书A1 版 深圳广晟德科技发展有限公司 Page 3 of 40 二、主要技术指标 项 目 规 格 型 号 控制方式 电脑＋PLC 运输马达 1P AC220V，60W 运输速度 200-1500mm/min 基板尺寸 30-300mm(w) 助焊剂容量 6L 预加热区 1100mm 三段PID 独立控制，600w*24PCS 室温--250℃ 锡炉加热 1.2KW*9PCS 室温---300℃ 锡炉容量 240KG 波峰马达 3P AC220V,0.18KW*2PCS 洗爪泵 1P AC220V 6W 运输方向 L→R (R→L 可选) 焊接角度 3—6 º 助焊剂气压 3—5BAR 电源 AC380V 50HZ 正常运行功率/总功率 6KW/21KW 外形尺寸 3300(L)*1200(W)*1650(H) 机身尺寸 2700(L)*1200(W)*1650(H) 净重 900KG GSD-WD300C 无铅波峰焊锡机说明书A1 版 深圳广晟德科技发展有限公司 Page 4 of 40 三、安装调试与试车 3.1 机 器 定 位安装 A、 机器放置在指定地点后，要降下脚杯，并对整机机架打水平，使机器4个角处于水平位置。 B、用水平尺检查运输导轨及锡炉，使其处于水平位置，升降运输导轨并将导轨角度调到4°，上升锡炉使喷嘴离链爪约 10MM。传送角度的调整：焊锡的角度因线路板的不同设计与焊点的不同要求来进行调节，通常的焊锡角度...
