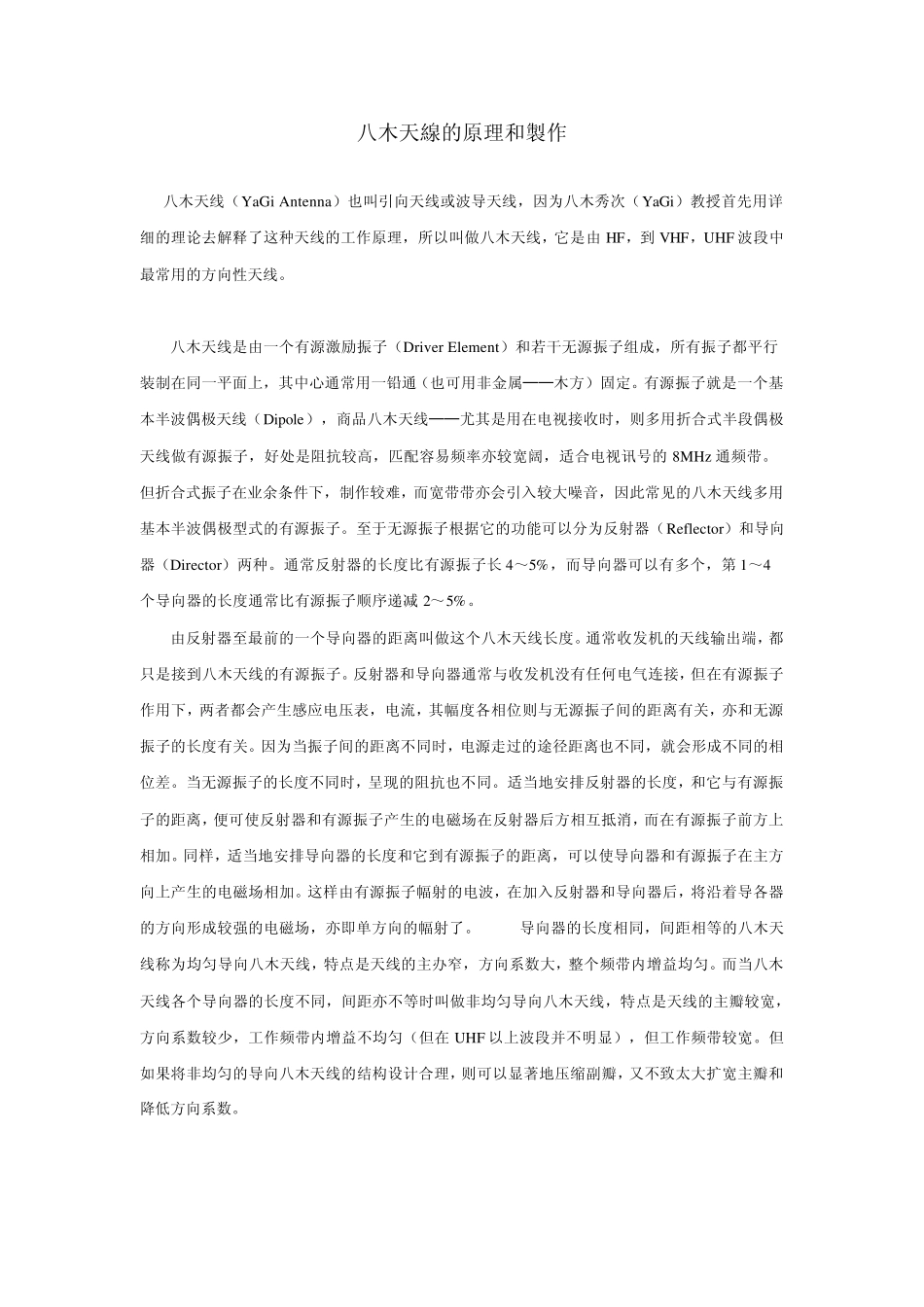

八木天線的原理和製作 八木天线（YaGi Antenna）也叫引向天线或波导天线，因为八木秀次（YaGi）教授首先用详细的理论去解释了这种天线的工作原理，所以叫做八木天线，它是由HF，到VHF，UHF 波段中最常用的方向性天线。 八木天线是由一个有源激励振子（Driver Element）和若干无源振子组成，所有振子都平行装制在同一平面上，其中心通常用一铅通（也可用非金属──木方）固定。有源振子就是一个基本半波偶极天线（Dipole），商品八木天线──尤其是用在电视接收时，则多用折合式半段偶极天线做有源振子，好处是阻抗较高，匹配容易频率亦较宽阔，适合电视讯号的8MHz 通频带。但折合式振子在业余条件下，制作较难，而宽带带亦会引入较大噪音，因此常见的八木天线多用基本半波偶极型式的有源振子。至于无源振子根据它的功能可以分为反射器（Reflector）和导向器（Director）两种。通常反射器的长度比有源振子长 4～5%，而导向器可以有多个，第 1～4个导向器的长度通常比有源振子顺序递减 2～5%。 由反射器至最前的一个导向器的距离叫做这个八木天线长度。通常收发机的天线输出端，都只是接到八木天线的有源振子。反射器和导向器通常与收发机没有任何电气连接，但在有源振子作用下，两者都会产生感应电压表，电流，其幅度各相位则与无源振子间的距离有关，亦和无源振子的长度有关。因为当振子间的距离不同时，电源走过的途径距离也不同，就会形成不同的相位差。当无源振子的长度不同时，呈现的阻抗也不同。适当地安排反射器的长度，和它与有源振子的距离，便可使反射器和有源振子产生的电磁场在反射器后方相互抵消，而在有源振子前方上相加。同样，适当地安排导向器的长度和它到有源振子的距离，可以使导向器和有源振子在主方向上产生的电磁场相加。这样由有源振子幅射的电波，在加入反射器和导向器后，将沿着导各器的方向形成较强的电磁场，亦即单方向的幅射了。 导向器的长度相同，间距相等的八木天线称为均匀导向八木天线，特点是天线的主办窄，方向系数大，整个频带内增益均匀。而当八木天线各个导向器的长度不同，间距亦不等时叫做非均匀导向八木天线，特点是天线的主瓣较宽，方向系数较少，工作频带内增益不均匀（但在UHF 以上波段并不明显），但工作频带较宽。但如果将非均匀的导向八木天线的结构设计合理，则可以显著地压缩副瓣，又不致太大扩宽主瓣和降低方向系数。 浅谈八木天线设计 八木天线的设计主要是根据增益要求选定天线...
