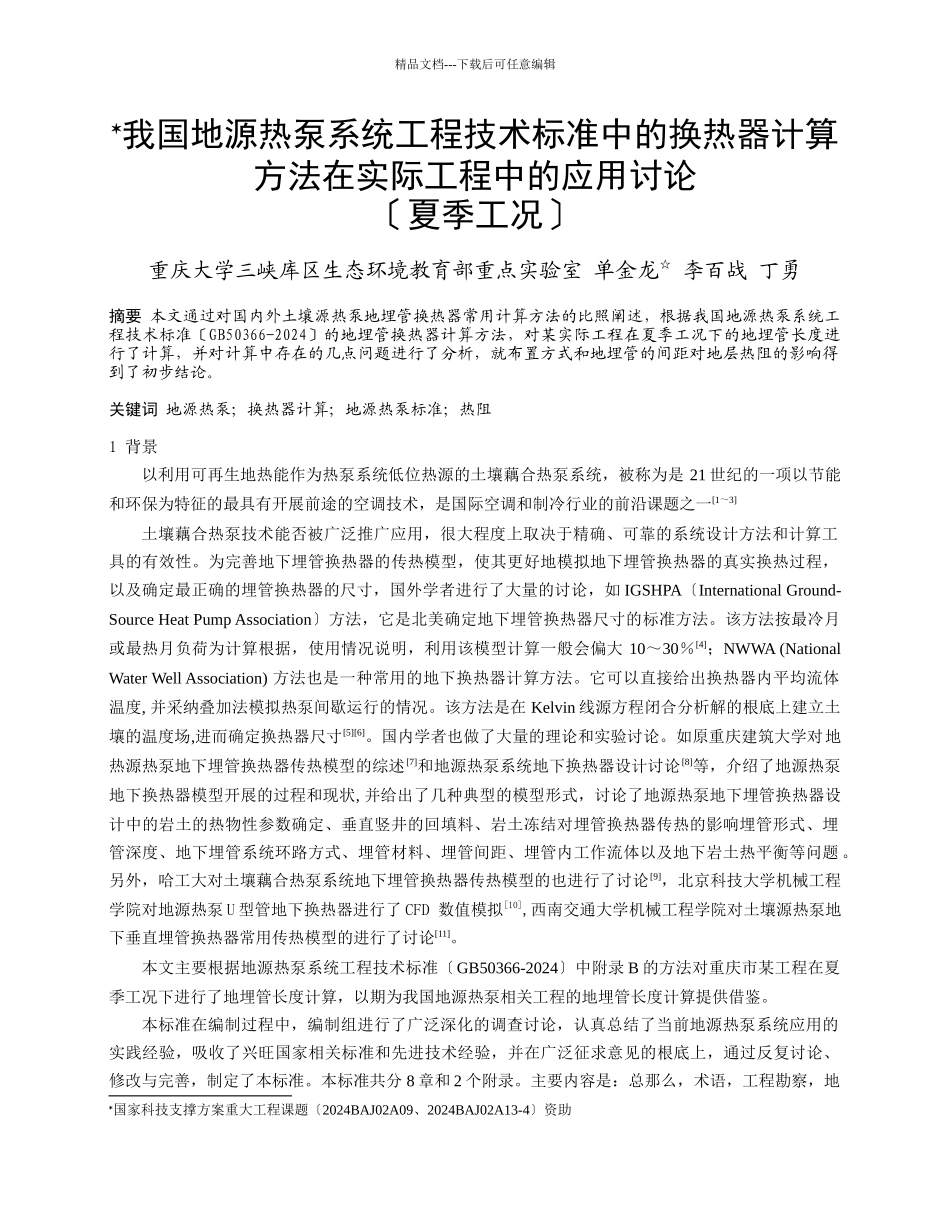

240我国地源热泵系统工程技术规范中的换热器计算方法在实际工_第1页
1/6

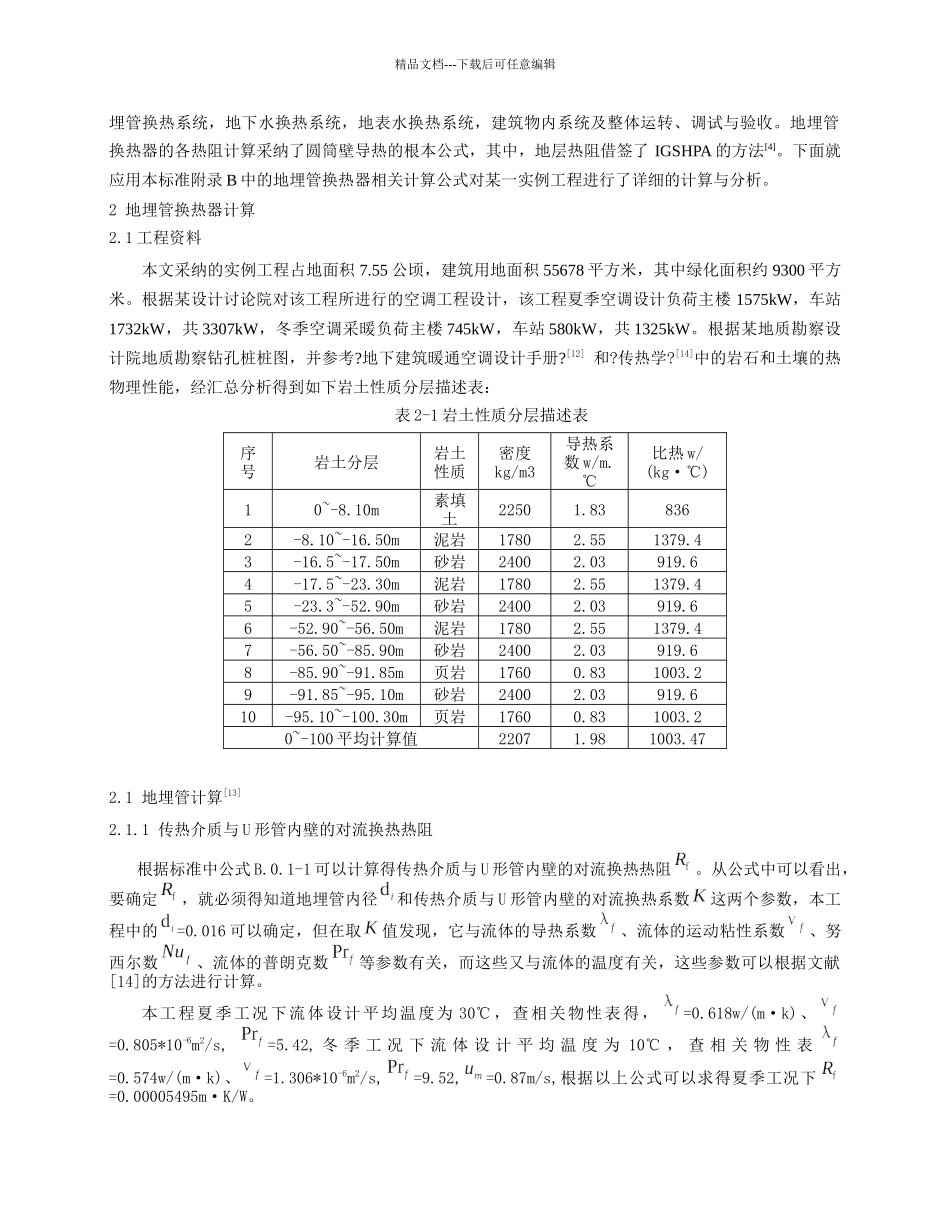

240我国地源热泵系统工程技术规范中的换热器计算方法在实际工_第2页
2/6

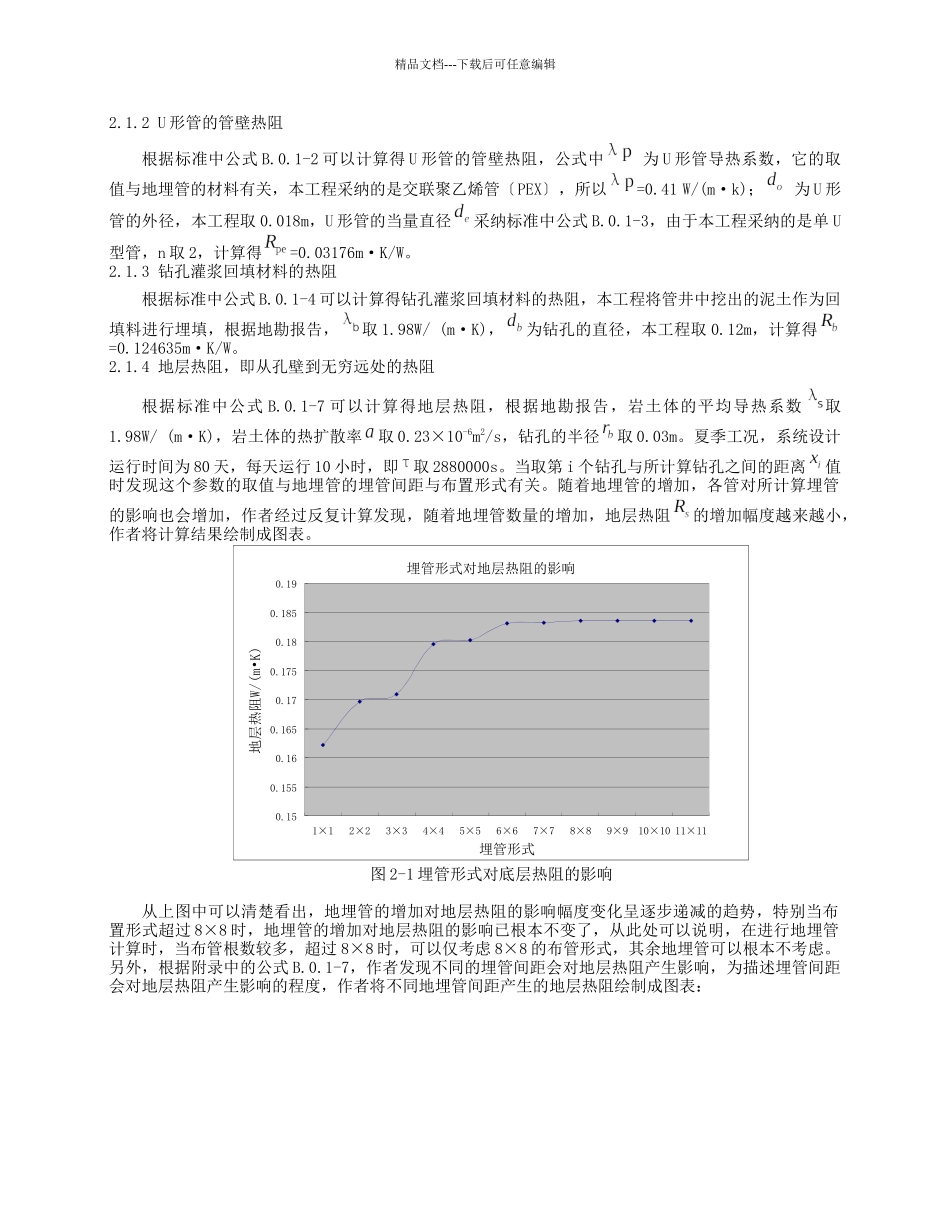

240我国地源热泵系统工程技术规范中的换热器计算方法在实际工_第3页
3/6
精品文档---下载后可任意编辑我国地源热泵系统工程技术标准中的换热器计算方法在实际工程中的应用讨论〔夏季工况〕重庆大学三峡库区生态环境教育部重点实验室 单金龙☆ 李百战 丁勇摘要 本文通过对国内外土壤源热泵地埋管换热器常用计算方法的比照阐述,根据我国地源热泵系统工程技术标准〔GB50366-2024〕的地埋管换热器计算方法,对某实际工程在夏季工况下的地埋管长度进行了计算,并对计算中存在的几点问题进行了分析,就布置方式和地埋管的间距对地层热阻的影响得到了初步结论。关键词 地源热泵;换热器计算;地源热泵标准;热阻1 背景以利用可再生地热能作为热泵系统低位热源的土壤藕合热泵系统,被称为是 21 世纪的一项以节能和环保为特征的最具有开展前途的空调技术,是国际空调和制冷行业的前沿课题之一[1~3]土壤藕合热泵技术能否被广泛推广应用,很大程度上取决于精确、可靠的系统设计方法和计算工具的有效性。为完善地下埋管换热器的传热模型,使其更好地模拟地下埋管换热器的真实换热过程,以及确定最正确的埋管换热器的尺寸,国外学者进行了大量的讨论,如 IGSHPA〔International Ground-Source Heat Pump Association〕方法,它是北美确定地下埋管换热器尺寸的标准方法。该方法按最冷月或最热月负荷为计算根据,使用情况说明,利用该模型计算一般会偏大 10~30%[4];NWWA (National Water Well Association) 方法也是一种常用的地下换热器计算方法。它可以直接给出换热器内平均流体温度, 并采纳叠加法模拟热泵间歇运行的情况。该方法是在 Kelvin 线源方程闭合分析解的根底上建立土壤的温度场,进而确定换热器尺寸[5][6]。国内学者也做了大量的理论和实验讨论。如原重庆建筑大学对地热源热泵地下埋管换热器传热模型的综述 [7]和地源热泵系统地下换热器设计讨论[8]等,介绍了地源热泵地下换热器模型开展的过程和现状, 并给出了几种典型的模型形式,讨论了地源热泵地下埋管换热器设计中的岩土的热物性参数确定、垂直竖井的回填料、岩土冻结对埋管换热器传热的影响埋管形式、埋管深度、地下埋管系统环路方式、埋管材料、埋管间距、埋管内工作流体以及地下岩土热平衡等问题 。另外,哈工大对土壤藕合热泵系统地下埋管换热器传热模型的也进行了讨论[9],北京科技大学机械工程学院对地源热泵 U 型管地下换热器进行了 CFD 数值模拟[10],西南交通大学机械工程学院对土壤源热泵地下垂直埋管换热器常用传热模型的...
