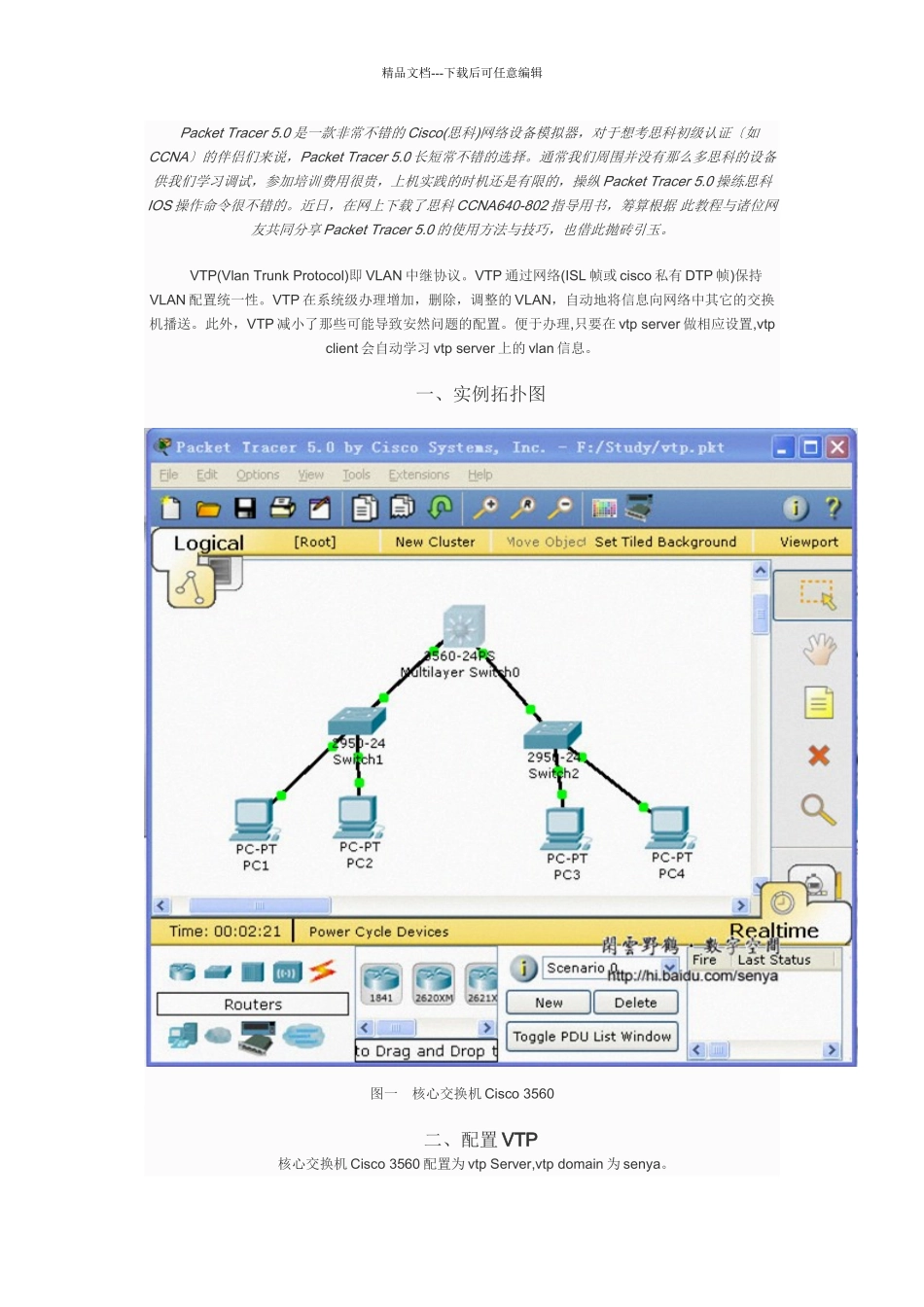

精品文档---下载后可任意编辑 Packet Tracer 5.0 是一款非常不错的 Cisco(思科)网络设备模拟器,对于想考思科初级认证〔如CCNA〕的伴侣们来说,Packet Tracer 5.0 长短常不错的选择。通常我们周围并没有那么多思科的设备供我们学习调试,参加培训费用很贵,上机实践的时机还是有限的,操纵 Packet Tracer 5.0 操练思科IOS 操作命令很不错的。近日,在网上下载了思科 CCNA640-802 指导用书,筹算根据 此教程与诸位网友共同分享 Packet Tracer 5.0 的使用方法与技巧,也借此抛砖引玉。 VTP(Vlan Trunk Protocol)即 VLAN 中继协议。VTP 通过网络(ISL 帧或 cisco 私有 DTP 帧)保持VLAN 配置统一性。VTP 在系统级办理增加,删除,调整的 VLAN,自动地将信息向网络中其它的交换机播送。此外,VTP 减小了那些可能导致安然问题的配置。便于办理,只要在 vtp server 做相应设置,vtp client 会自动学习 vtp server 上的 vlan 信息。 一、实例拓扑图 图一核心交换机 Cisco 3560 二、配置 VTP 核心交换机 Cisco 3560 配置为 vtp Server,vtp domain 为 senya。精品文档---下载后可任意编辑图二 图三配置 trunk 链路,允许带 vlan 标识表记标帜的以太网帧通过该链路 图四配置会聚层〔接入层〕交换机 图五图六 三、创立 Vlan 及端口划分 图七在 vtp server 上创立 vlan 图八在 vtp client 上查看 vlan 图九划分端口 四、配置 pc 及测试 vlan精品文档---下载后可任意编辑 图十为 pc 配置 ip 地址 图十一本网段内互 ping 图十二为 vlan 配置 ip 地址 图十三为 pc 配置网关 图十四不同网段 pc 互相 ping 假如要限制不同网段的某些 pc 彼此通信,可以使用拜候控制列表进行控制。内容总结精品文档---下载后可任意编辑〔1〕Packet Tracer 5.0 是一款非常不错的 Cisco(思科)网络设备模拟器,对于想考思科初级认证〔如 CCNA〕的伴侣们来说,Packet Tracer 5.0 长短常不错的选择〔2〕通常我们周围并没有那么多思科的设备供我们学习调试,参加培训费用很贵,上机实践的时机还是有限的,操纵 Packet Tracer 5.0 操练思科 IOS 操作命令很不错的
