水电站下游副厂房装修工程水晶渗硅水磨石试验施工方案VIP专享VIP免费

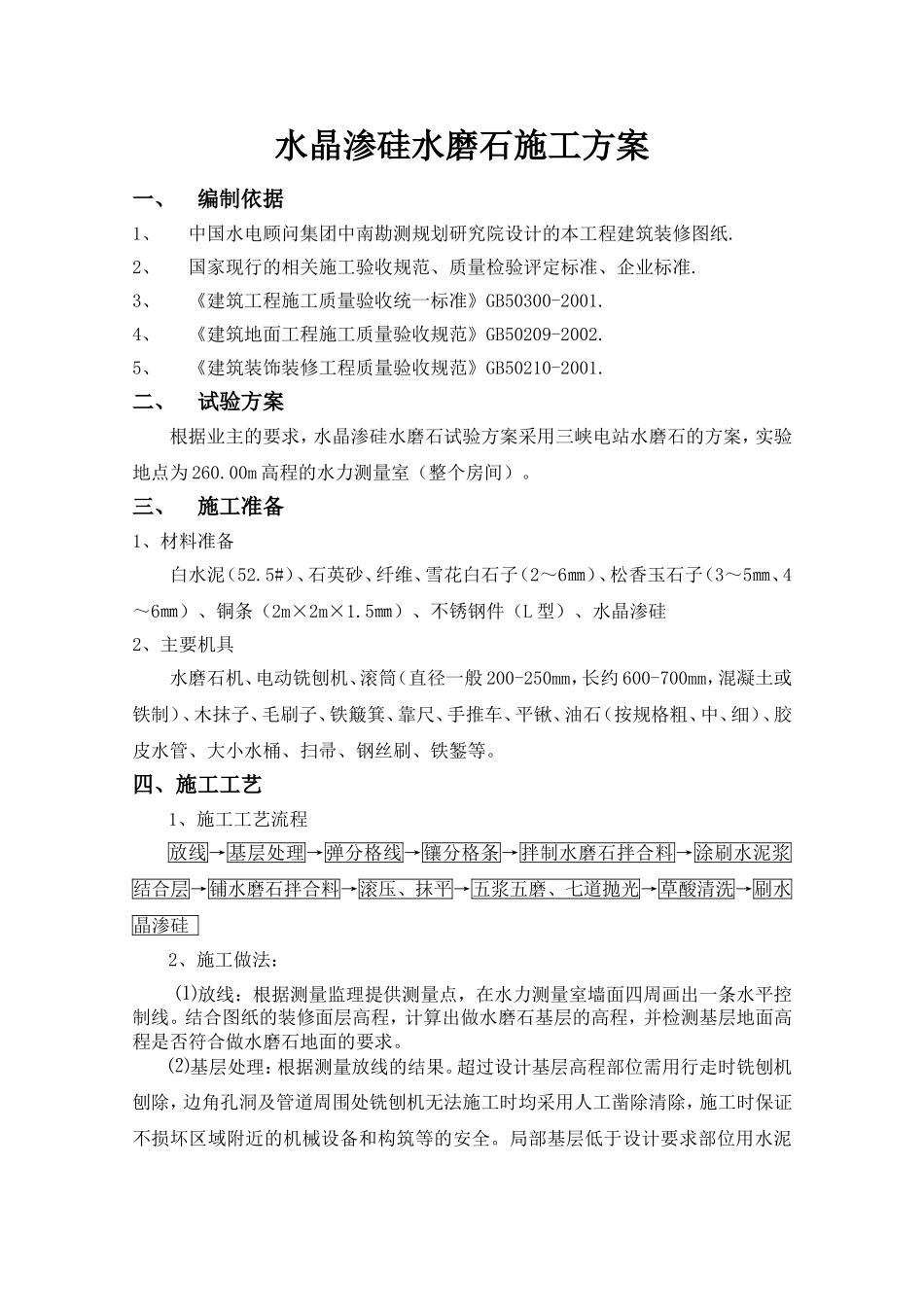

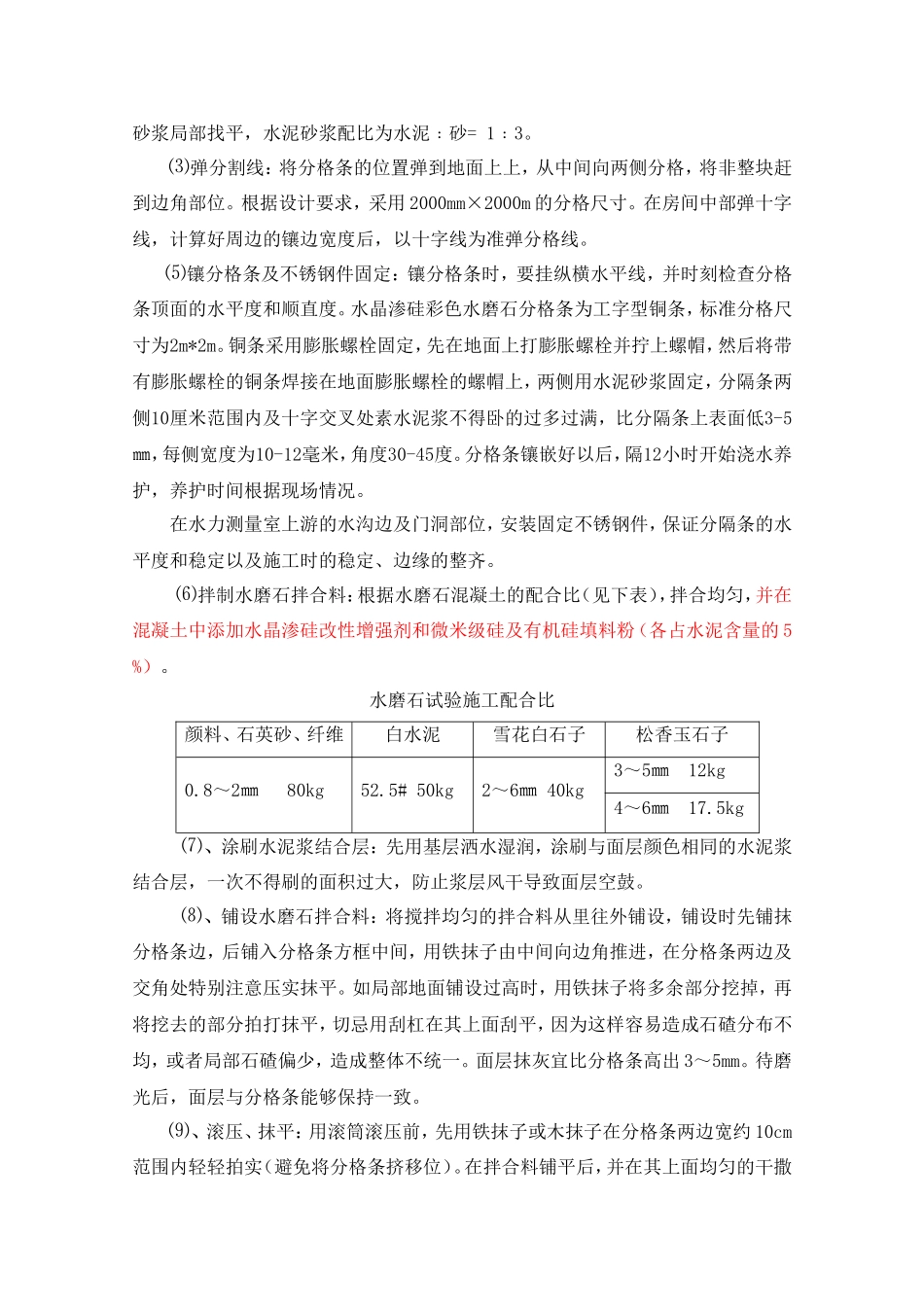

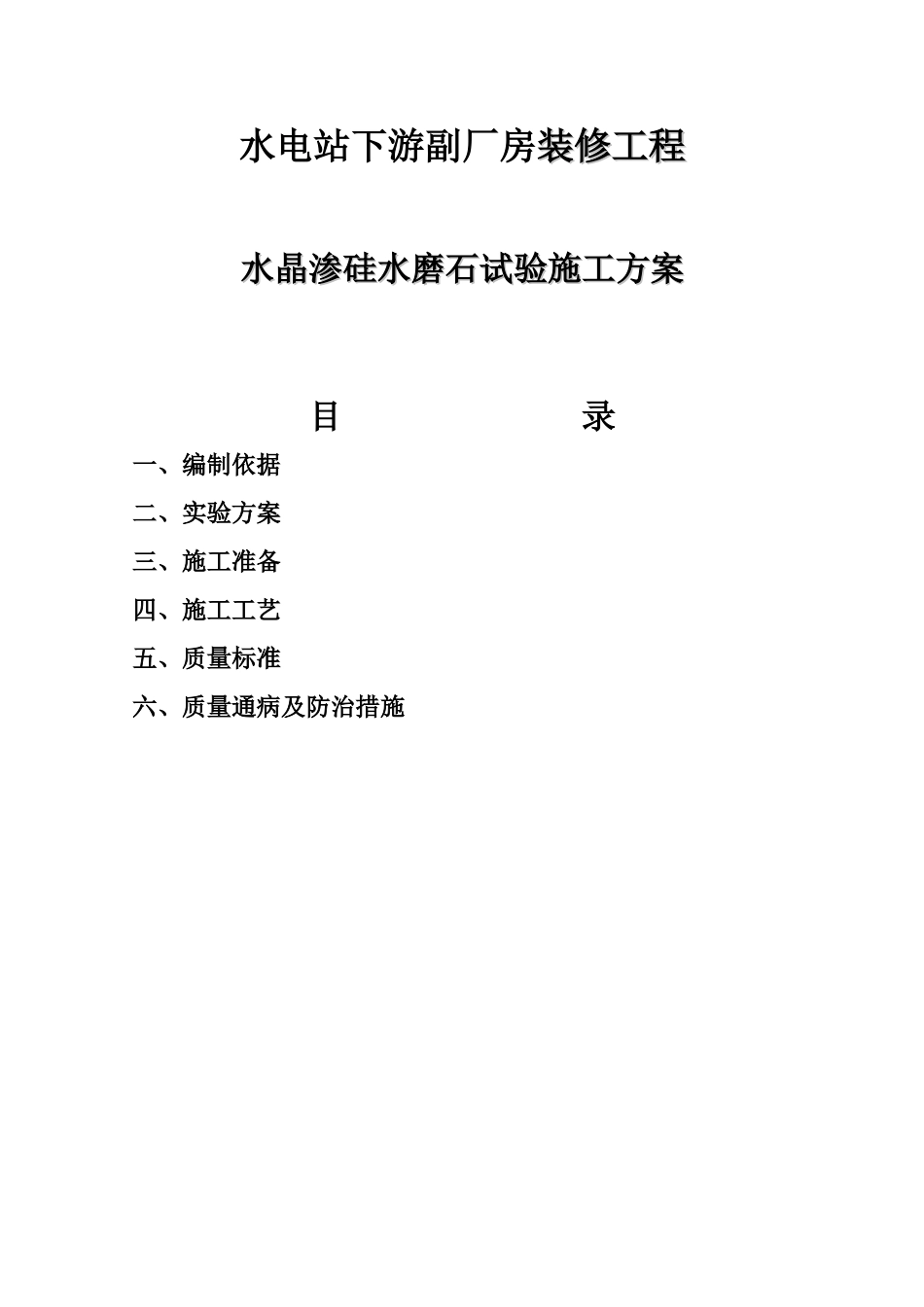

水电站下游副厂房装修工程装修工程水晶渗硅水磨石试验施工方案水晶渗硅水磨石试验施工方案目录一、编制依据二、实验方案三、施工准备四、施工工艺五、质量标准六、质量通病及防治措施水晶渗硅水磨石施工方案一、编制依据1、中国水电顾问集团中南勘测规划研究院设计的本工程建筑装修图纸.2、国家现行的相关施工验收规范、质量检验评定标准、企业标准.3、《建筑工程施工质量验收统一标准》GB50300-2001.4、《建筑地面工程施工质量验收规范》GB50209-2002.5、《建筑装饰装修工程质量验收规范》GB50210-2001.二、试验方案根据业主的要求，水晶渗硅水磨石试验方案采用三峡电站水磨石的方案，实验地点为260.00m高程的水力测量室（整个房间）。三、施工准备1、材料准备白水泥（52.5#）、石英砂、纤维、雪花白石子（2～6㎜）、松香玉石子（3～5㎜、4～6㎜）、铜条（2m×2m×1.5㎜）、不锈钢件（L型）、水晶渗硅2、主要机具水磨石机、电动铣刨机、滚筒（直径一般200-250mm，长约600-700mm，混凝土或铁制）、木抹子、毛刷子、铁簸箕、靠尺、手推车、平锹、油石（按规格粗、中、细）、胶皮水管、大小水桶、扫帚、钢丝刷、铁錾等。四、施工工艺1、施工工艺流程放线→基层处理→弹分格线→镶分格条→拌制水磨石拌合料→涂刷水泥浆结合层→铺水磨石拌合料→滚压、抹平→五浆五磨、七道抛光→草酸清洗→刷水晶渗硅2、施工做法：⑴放线：根据测量监理提供测量点，在水力测量室墙面四周画出一条水平控制线。结合图纸的装修面层高程，计算出做水磨石基层的高程，并检测基层地面高程是否符合做水磨石地面的要求。⑵基层处理：根据测量放线的结果。超过设计基层高程部位需用行走时铣刨机刨除，边角孔洞及管道周围处铣刨机无法施工时均采用人工凿除清除，施工时保证不损坏区域附近的机械设备和构筑等的安全。局部基层低于设计要求部位用水泥砂浆局部找平，水泥砂浆配比为水泥﹕砂=1﹕3。⑶弹分割线：将分格条的位置弹到地面上上，从中间向两侧分格，将非整块赶到边角部位。根据设计要求，采用2000mm×2000m的分格尺寸。在房间中部弹十字线，计算好周边的镶边宽度后，以十字线为准弹分格线。⑸镶分格条及不锈钢件固定：镶分格条时，要挂纵横水平线，并时刻检查分格条顶面的水平度和顺直度。水晶渗硅彩色水磨石分格条为工字型铜条，标准分格尺寸为2m*2m。铜条采用膨胀螺栓固定，先在地面上打膨胀螺栓并拧上螺帽，然后将带有膨胀螺栓的铜条焊接在地面膨胀螺栓的螺帽上，两侧用水泥砂浆固定，分隔条两侧10厘米范围内及十字交叉处素水泥浆不得卧的过多过满，比分隔条上表面低3-5㎜，每侧宽度为10-12毫米，角度30-45度。分格条镶嵌好以后，隔12小时开始浇水养护，养护时间根据现场情况。在水力测量室上游的水沟边及门洞部位，安装固定不锈钢件，保证分隔条的水平度和稳定以及施工时的稳定、边缘的整齐。⑹拌制水磨石拌合料：根据水磨石混凝土的配合比（见下表），拌合均匀，并在混凝土中添加水晶渗硅改性增强剂和微米级硅及有机硅填料粉（各占水泥含量的5%）。水磨石试验施工配合比颜料、石英砂、纤维白水泥雪花白石子松香玉石子0.8～2㎜80kg52.5#50kg2～6㎜40kg3～5㎜12kg4～6㎜17.5kg⑺、涂刷水泥浆结合层：先用基层洒水湿润，涂刷与面层颜色相同的水泥浆结合层，一次不得刷的面积过大，防止浆层风干导致面层空鼓。⑻、铺设水磨石拌合料：将搅拌均匀的拌合料从里往外铺设，铺设时先铺抹分格条边，后铺入分格条方框中间，用铁抹子由中间向边角推进，在分格条两边及交角处特别注意压实抹平。如局部地面铺设过高时，用铁抹子将多余部分挖掉，再将挖去的部分拍打抹平，切忌用刮杠在其上面刮平，因为这样容易造成石碴分布不均，或者局部石碴偏少，造成整体不统一。面层抹灰宜比分格条高出3～5mm。待磨光后，面层与分格条能够保持一致。⑼、滚压、抹平：用滚筒滚压前，先用铁抹子或木抹子在分格条两边宽约10cm范围内轻轻拍实（避免将分格条挤移位）。在拌合料铺平后，并在其上面均匀的干撒一遍洗净的干石粒。然后用铁抹子将干石粒全部拍入浆内，再用滚筒滚压密实，用抹子抹压平整。滚压时用力要均匀（随时清掉粘在...
