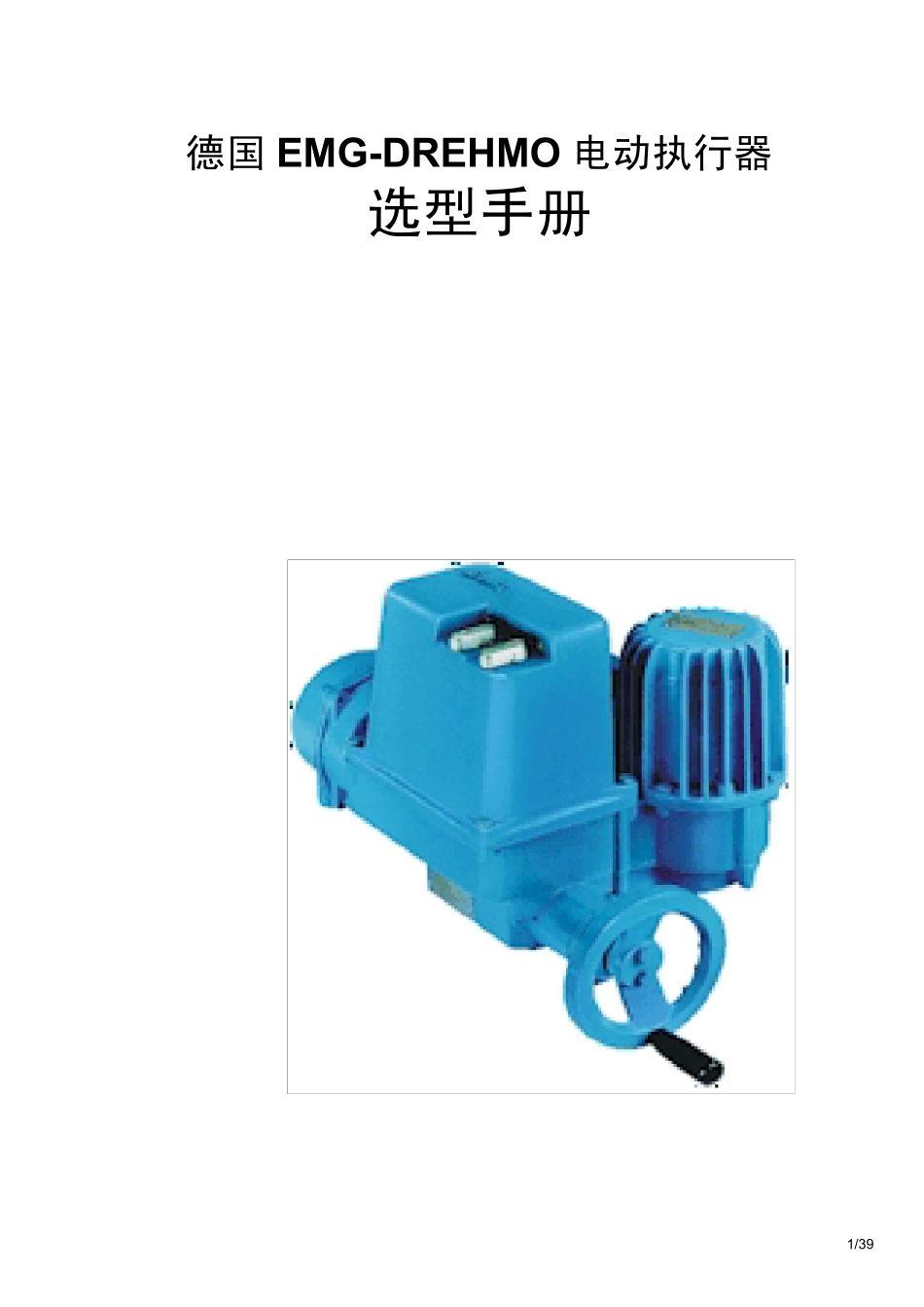

德国EMG电动执行机构选型手册

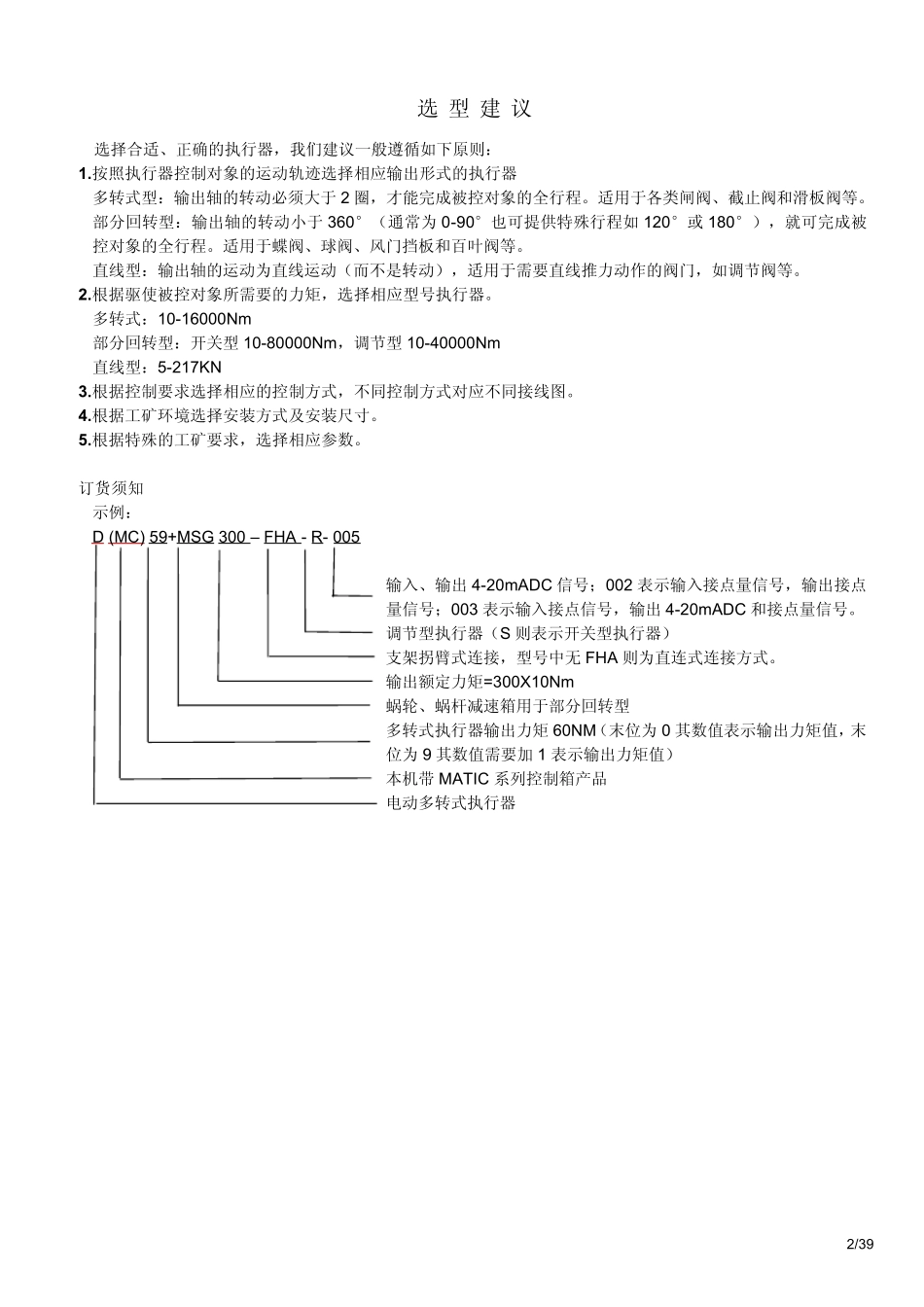

1/39德国EMG-DREHMO 电动执行器选型手册2/39选型建议选择合适、正确的执行器，我们建议一般遵循如下原则：1.按照执行器控制对象的运动轨迹选择相应输出形式的执行器多转式型：输出轴的转动必须大于2 圈，才能完成被控对象的全行程。适用于各类闸阀、截止阀和滑板阀等。部分回转型：输出轴的转动小于360°（通常为 0-90°也可提供特殊行程如120°或 180°），就可完成被控对象的全行程。适用于蝶阀、球阀、风门挡板和百叶阀等。直线型：输出轴的运动为直线运动（而不是转动），适用于需要直线推力动作的阀门，如调节阀等。2.根据驱使被控对象所需要的力矩，选择相应型号执行器。多转式：10-16000Nm部分回转型：开关型10-80000Nm，调节型10-40000Nm直线型：5-217KN3.根据控制要求选择相应的控制方式，不同控制方式对应不同接线图。4.根据工矿环境选择安装方式及安装尺寸。5.根据特殊的工矿要求，选择相应参数。订货须知示例：D (MC) 59+MSG 300 –FHA - R- 005输入、输出4-20mADC 信号；002 表示输入接点量信号，输出接点量信号；003 表示输入接点信号，输出4-20mADC 和接点量信号。调节型执行器（S 则表示开关型执行器）支架拐臂式连接，型号中无 FHA 则为直连式连接方式。输出额定力矩=300X10Nm蜗轮、蜗杆减速箱用于部分回转型多转式执行器输出力矩 60NM（末位为 0 其数值表示输出力矩值，末位为 9 其数值需要加 1 表示输出力矩值）本机带 MATIC 系列控制箱产品电动多转式执行器3/39目录1.技术参数1.1 多转式执行器1.1.1 小扭矩多转式1.1.2 大扭矩多转式1.2 部分回转执行器1.2.1 开关型D(MC)+MSG 系列1.2.2 调节型D(MC)+MSG-R 系列1.2.3 DP(MC)系列1.3 直线型执行器1.4 电机数据1.4.1D(MC)系列1.4.2DP(MC)系列2. 外形、输出连接尺寸2.1 多转式执行器2.1.1 小扭矩多转式2.1.2 大扭矩多转式2.2 部分回转型执行器2.2.1 直连式2.2.1.1 开关型D(MC)+MSG 系列2.2.1.2 调节型D(MC)+MSG 系列2.2.2 底座曲柄式2.2.2.1 开关型D(MC)+MSG 系列2.2.2.2 调节型D(MC)+MSG 系列2.2.3DP(MC)系列2.2.3.1 外形尺寸2.2.3.2 输出连接尺寸2.3 直线型执行器2.3.1 外形尺寸及连接尺寸3. 控制方式(典型接线图)3.1 STANDARD 控制（不带控制箱）3.2 Matic C 控制3.2.1 MC0023.2.2 MC0033.2.3 MC0053.3 控制原理图3.3.1 标准型3.3.2 MC0023.3.3 MC0033.3.4 MC0054/391 .技术参数1 .1 多转式执行器多...
