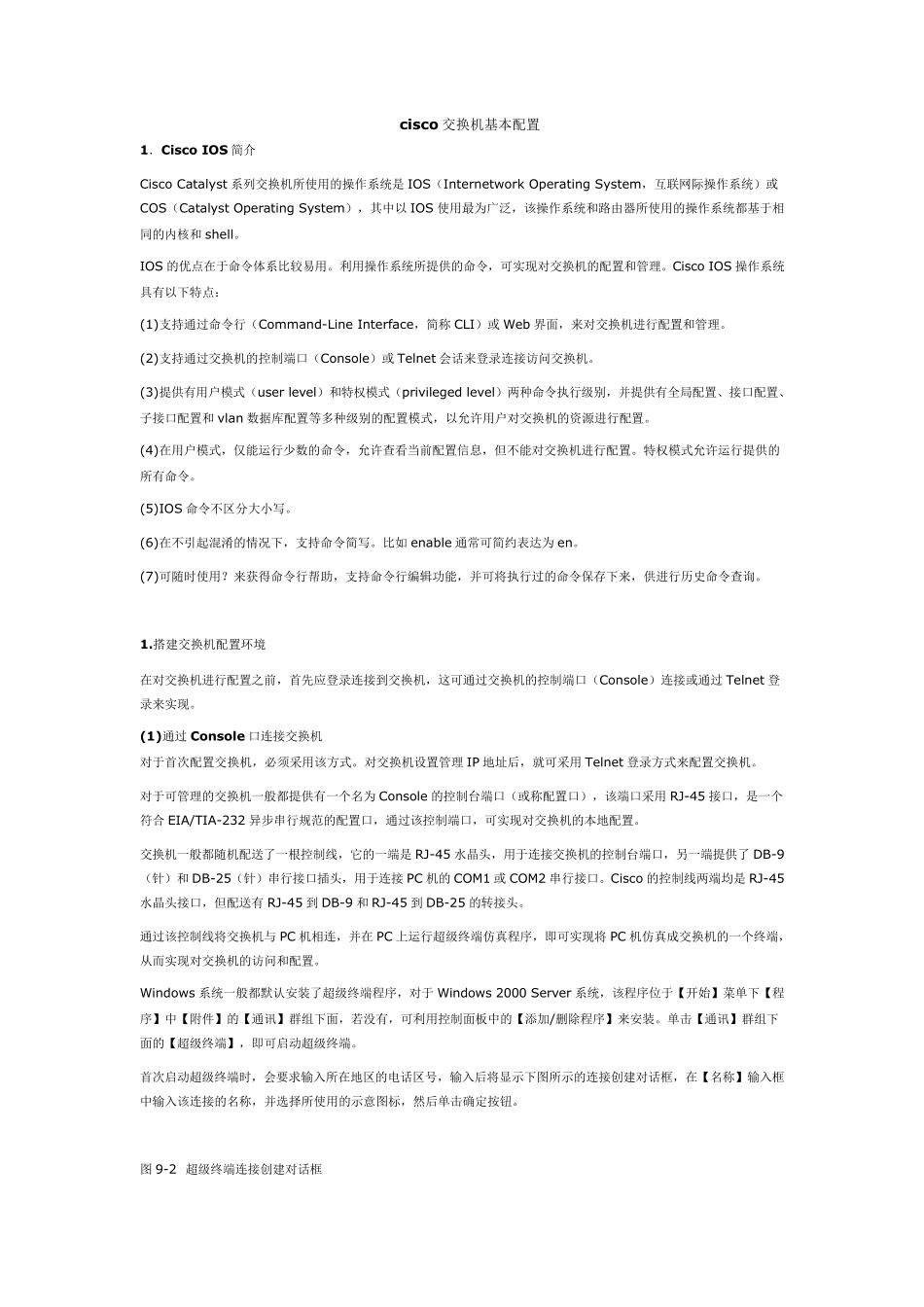

cisco 交换机基本配置 1.Cisco IOS 简介 Cisco Catalyst 系列交换机所使用的操作系统是IOS(Internetwork Operating System,互联网际操作系统)或COS(Catalyst Operating System),其中以IOS 使用最为广泛,该操作系统和路由器所使用的操作系统都基于相同的内核和shell。 IOS 的优点在于命令体系比较易用。利用操作系统所提供的命令,可实现对交换机的配置和管理。Cisco IOS 操作系统具有以下特点: (1)支持通过命令行(Command-Line Interface,简称CLI)或Web 界面,来对交换机进行配置和管理。 (2)支持通过交换机的控制端口(Console)或Telnet 会话来登录连接访问交换机。 (3)提供有用户模式(user level)和特权模式(privileged level)两种命令执行级别,并提供有全局配置、接口配置、子接口配置和vlan 数据库配置等多种级别的配置模式,以允许用户对交换机的资源进行配置。 (4)在用户模式,仅能运行少数的命令,允许查看当前配置信息,但不能对交换机进行配置。特权模式允许运行提供的所有命令。 (5)IOS 命令不区分大小写。 (6)在不引起混淆的情况下,支持命令简写。比如 enable 通常可简约表达为en。 (7)可随时使用?来获得命令行帮助,支持命令行编辑功能,并可将执行过的命令保存下来,供进行历史命令查询。 1.搭建交换机配置环境 在对交换机进行配置之前,首先应登录连接到交换机,这可通过交换机的控制端口(Console)连接或通过Telnet 登录来实现。 (1)通过Console 口连接交换机 对于首次配置交换机,必须采用该方式。对交换机设置管理IP 地址后,就可采用Telnet 登录方式来配置交换机。 对于可管理的交换机一般都提供有一个名为Console 的控制台端口(或称配置口),该端口采用RJ-45 接口,是一个符合 EIA/TIA-232 异步串行规范的配置口,通过该控制端口,可实现对交换机的本地配置。 交换机一般都随机配送了一根控制线,它的一端是RJ-45 水晶头,用于连接交换机的控制台端口,另一端提供了 DB-9(针)和DB-25(针)串行接口插头,用于连接PC 机的COM1 或COM2 串行接口。Cisco 的控制线两端均是RJ-45水晶头接口,但配送有RJ-45 到 DB-9 和RJ-45 到 DB-25 的转接头。 通过该控制线将交换机与 PC 机相连,并在PC 上运行超级终端仿真程序,即可实现将 PC 机仿真成交换机的一个终端,从而实现对交换机的访问和配置。 Windows 系统一般都默认安装了超级终端程序...
