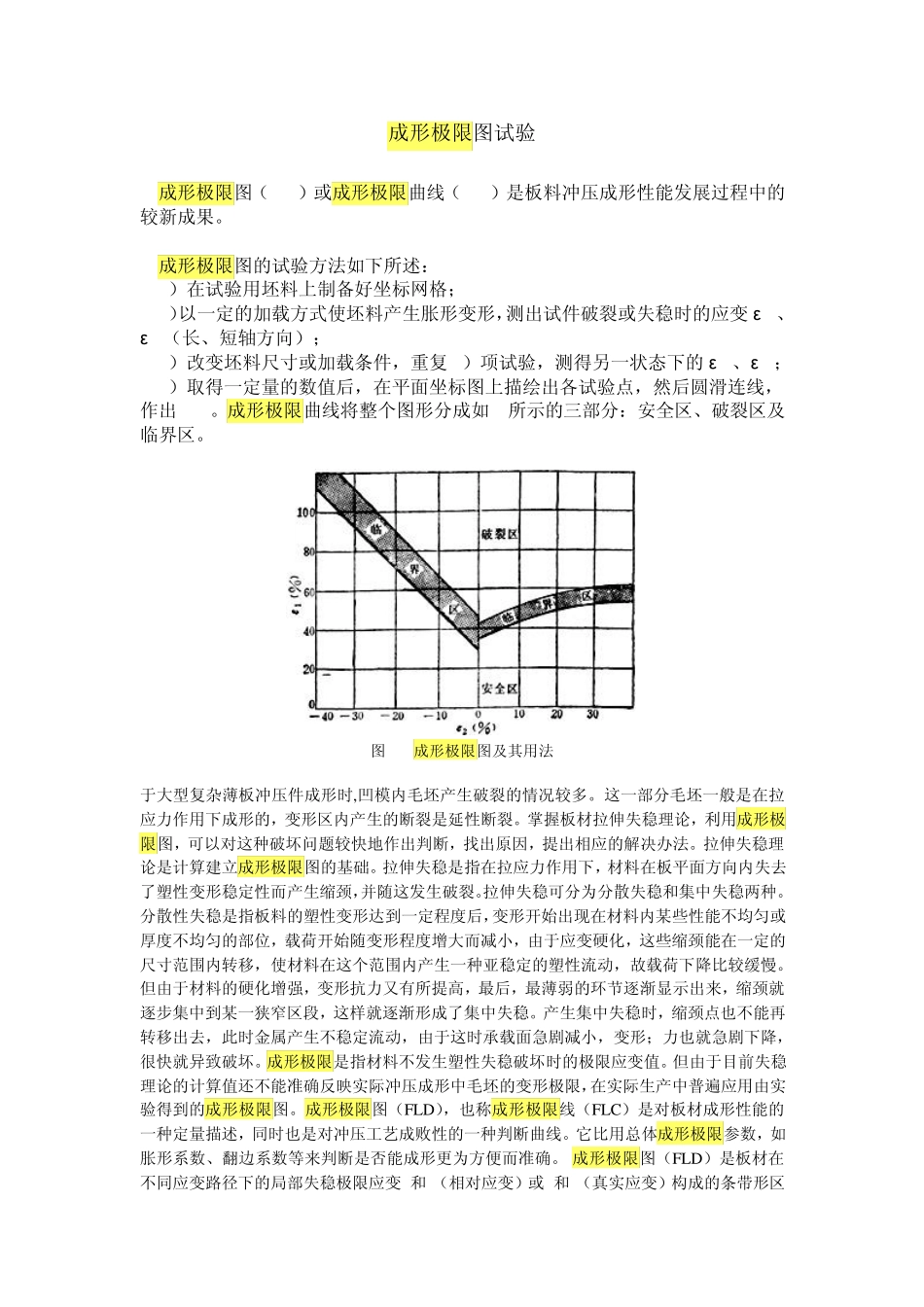

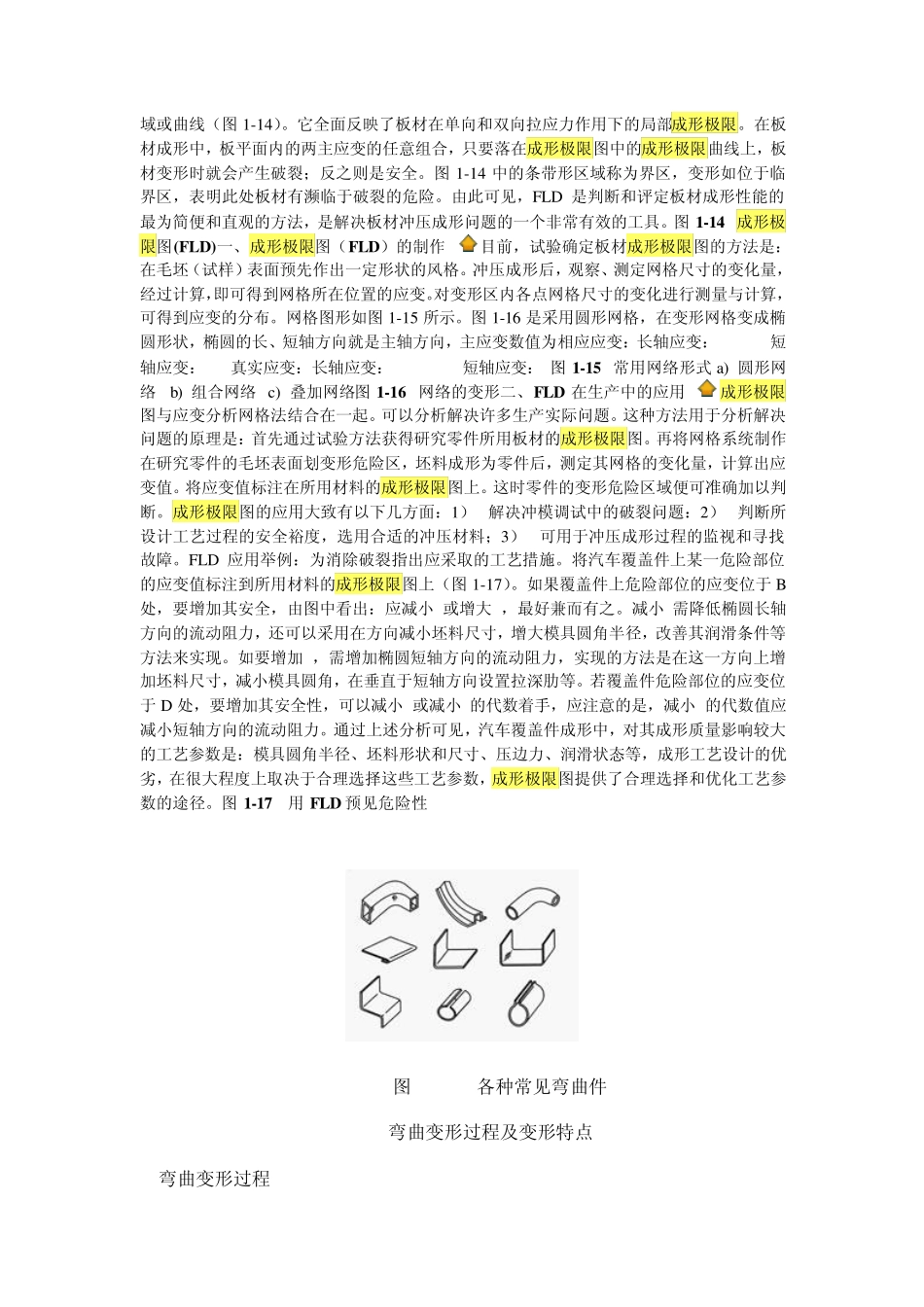

成形极限图试验 成形极限图（FLD）或成形极限曲线（FLC）是板料冲压成形性能发展过程中的较新成果。 成形极限图的试验方法如下所述： 1）在试验用坯料上制备好坐标网格； 2）以一定的加载方式使坯料产生胀形变形，测出试件破裂或失稳时的应变ε1、ε2（长、短轴方向）； 3）改变坯料尺寸或加载条件，重复 2）项试验，测得另一状态下的ε1、ε2； 4）取得一定量的数值后，在平面坐标图上描绘出各试验点，然后圆滑连线，作出FLD。成形极限曲线将整个图形分成如1所示的三部分：安全区、破裂区及临界区。 图1 成形极限图及其用法 于大型复杂薄板冲压件成形时,凹模内毛坯产生破裂的情况较多。这一部分毛坯一般是在拉应力作用下成形的，变形区内产生的断裂是延性断裂。掌握板材拉伸失稳理论，利用成形极限图，可以对这种破坏问题较快地作出判断，找出原因，提出相应的解决办法。拉伸失稳理论是计算建立成形极限图的基础。拉伸失稳是指在拉应力作用下，材料在板平面方向内失去了塑性变形稳定性而产生缩颈，并随这发生破裂。拉伸失稳可分为分散失稳和集中失稳两种。分散性失稳是指板料的塑性变形达到一定程度后，变形开始出现在材料内某些性能不均匀或厚度不均匀的部位，载荷开始随变形程度增大而减小，由于应变硬化，这些缩颈能在一定的尺寸范围内转移，使材料在这个范围内产生一种亚稳定的塑性流动，故载荷下降比较缓慢。但由于材料的硬化增强，变形抗力又有所提高，最后，最薄弱的环节逐渐显示出来，缩颈就逐步集中到某一狭窄区段，这样就逐渐形成了集中失稳。产生集中失稳时，缩颈点也不能再转移出去，此时金属产生不稳定流动，由于这时承载面急剧减小，变形；力也就急剧下降，很快就异致破坏。成形极限是指材料不发生塑性失稳破坏时的极限应变值。但由于目前失稳理论的计算值还不能准确反映实际冲压成形中毛坯的变形极限，在实际生产中普遍应用由实验得到的成形极限图。成形极限图（FLD），也称成形极限线（FLC）是对板材成形性能的一种定量描述，同时也是对冲压工艺成败性的一种判断曲线。它比用总体成形极限参数，如胀形系数、翻边系数等来判断是否能成形更为方便而准确。 成形极限图（FLD）是板材在不同应变路径下的局部失稳极限应变 和 （相对应变）或 和 （真实应变）构成的条带形区域或曲线（图1-14）。它全面反映了板材在单向和双向拉应力作用下的局部成形极限。在板材成形中，板平面内的两主应变的任意组合，只要落在成形极限...
