我是这样做动网格的

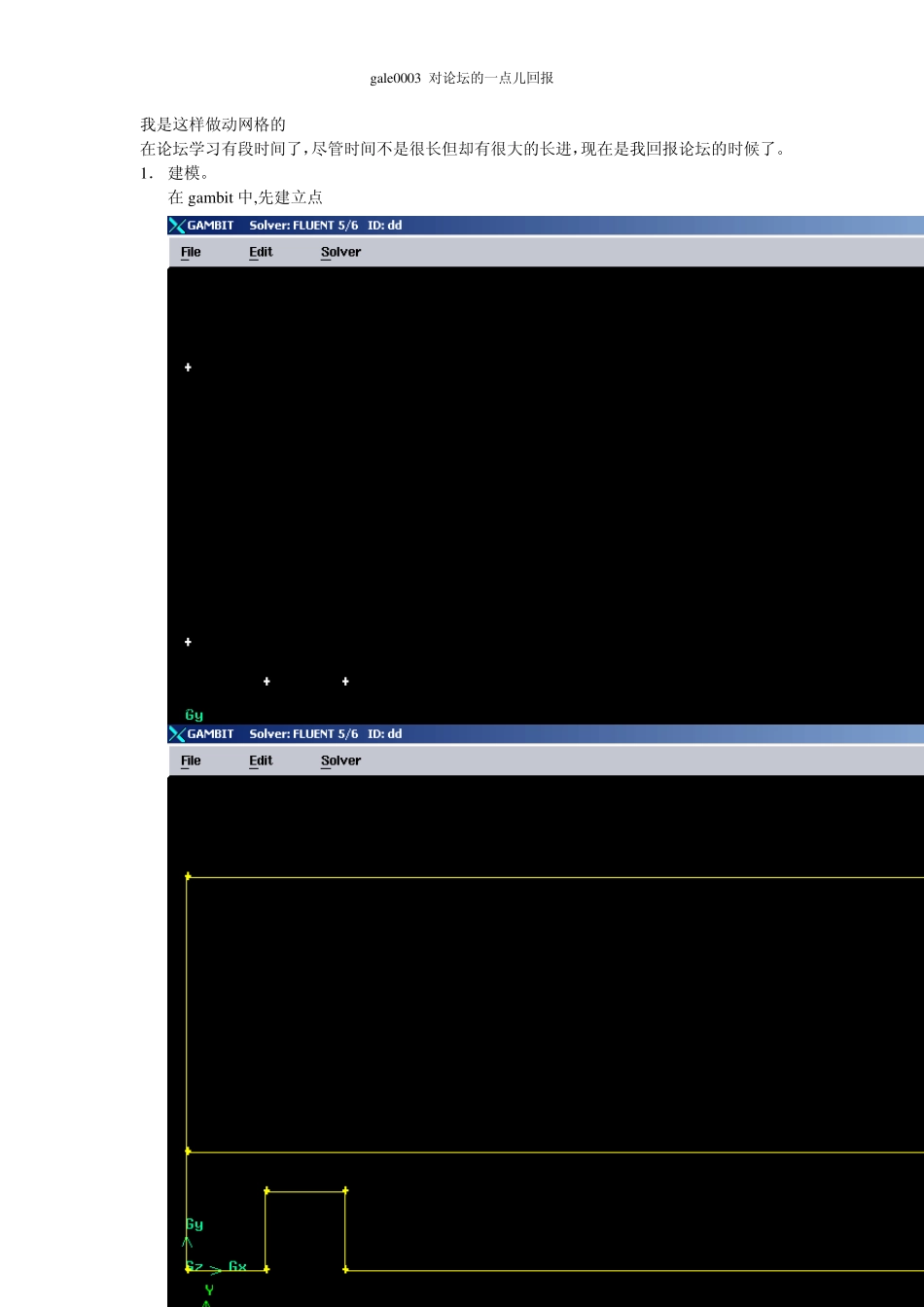

我是这样做动网格的_第1页
1/7

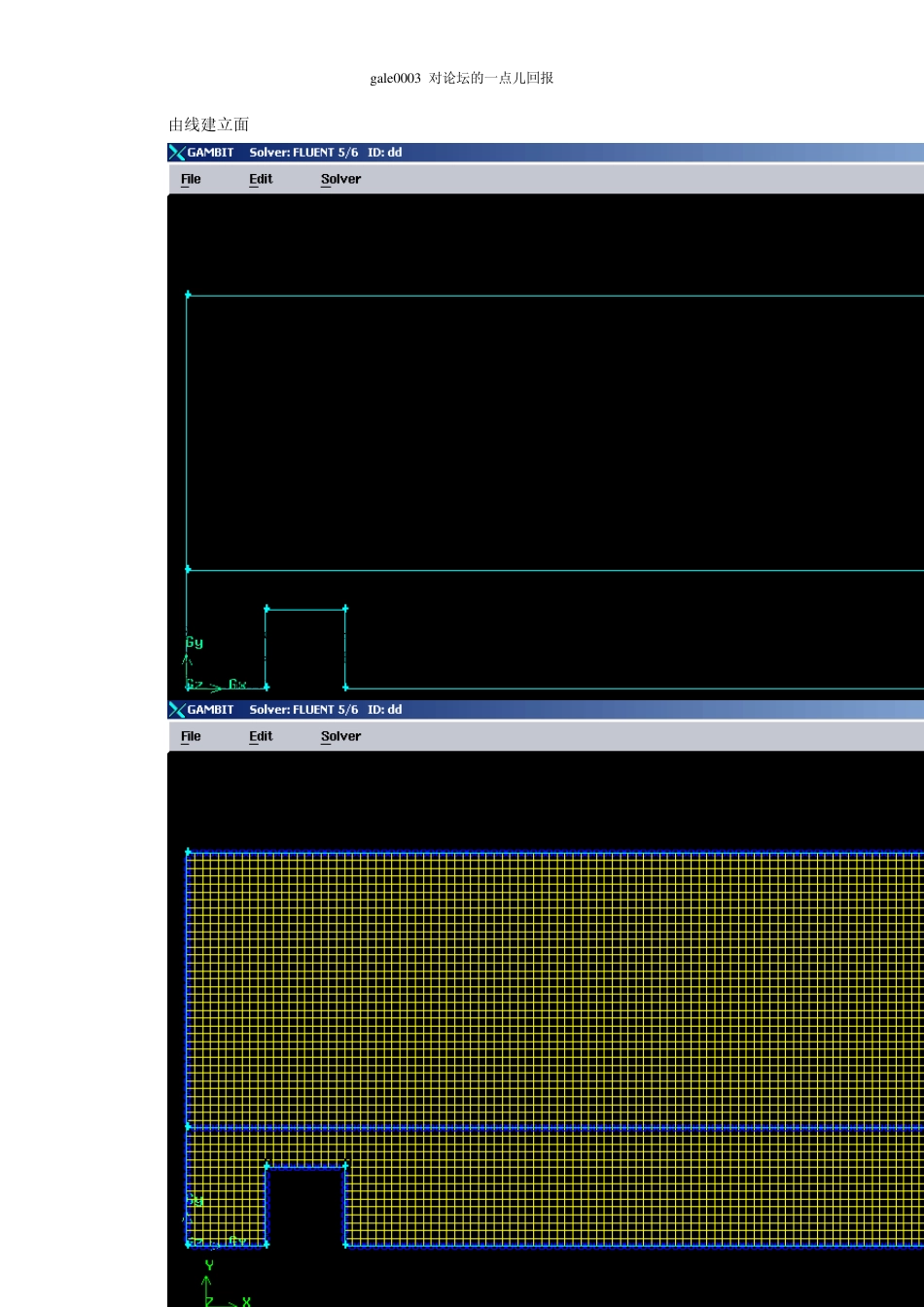

我是这样做动网格的_第2页
2/7

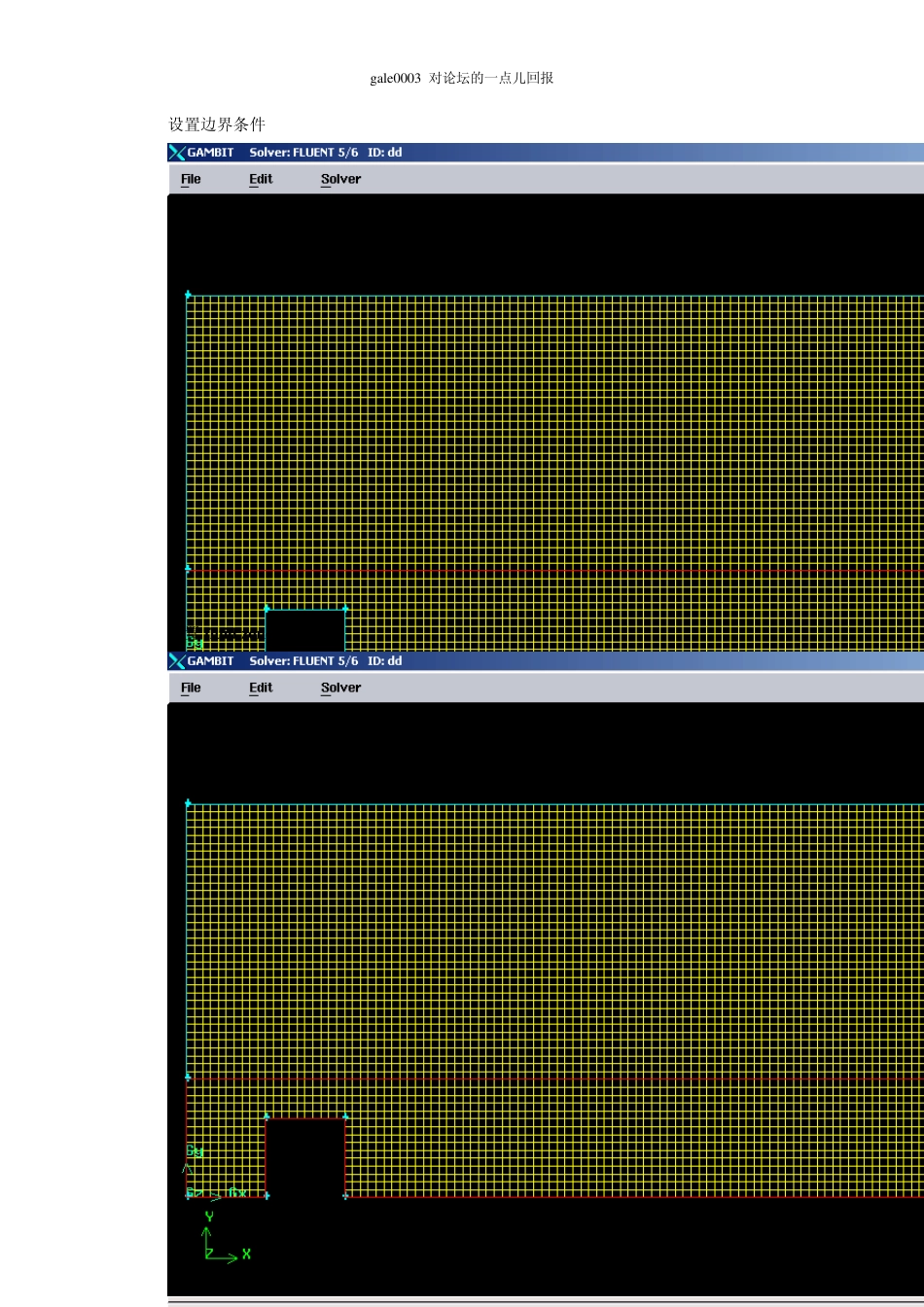

我是这样做动网格的_第3页
3/7
gale0003 对论坛的一点儿回报 我是这样做动网格的 在论坛学习有段时间了,尽管时间不是很长但却有很大的长进,现在是我回报论坛的时候了。 1. 建模。 在gambit中,先建立点由点连成线 gale0003 对论坛的一点儿回报 由线建立面(注意interface 线有两条,而且每条线有各自的v ertices,建议在此时在EDGE COMMAND->DISCONNECT EDGES 下“DISCONNECT” “interface”这条线。) 对面进行剖分 interface,应该有两条线gale0003 对论坛的一点儿回报 设置边界条件 设置 fluid zone gale0003 对论坛的一点儿回报 输出msh 文件,File->Ex port->Mesh,注意,由于输出的是二维msh,所以要选中EXPORT 2-D(X-Y)Mesh 2. 启动 flu ent,读入 msh 文件 只有 u nsteady 求解器才能用动网格 gale0003 对论坛的一点儿回报 据说用动网格时,operating pressu re 应该设置成0 在Define->Grid Interfaces 中创建interface 在Define->Dy namic Mesh->Parameters 中选择Lay ering-〉Constant Height, 并设置Split Factor 和 Collapse Factor 为 0.4 gale0003 对论坛的一点儿回报 在File->Read->Profile 中读入事先编写的profile 文件 在Define->Dy namic Mesh->Dy namic Zones 中,Zone Names 选择flu id_bottom,Ty pe 下选择Rigid Body ,Motion UDF/Profile 下选择ov en,点击create 然后在Zone Names 下选择inlet,Ty pe 下选择Stationary ,在Meshing Options 下,设置Cell Height 为1(因为剖分的时候,网格长度设置为1 了),点击create 用设置inlet 的办法设置ou tlet。 ((ov en 2 point) (time 0 15.0) (v _x 1.0 1.0) ) gale0003 对论坛的一点儿回报 让我们预览一下动网格 Solv e->Mesh Motion
