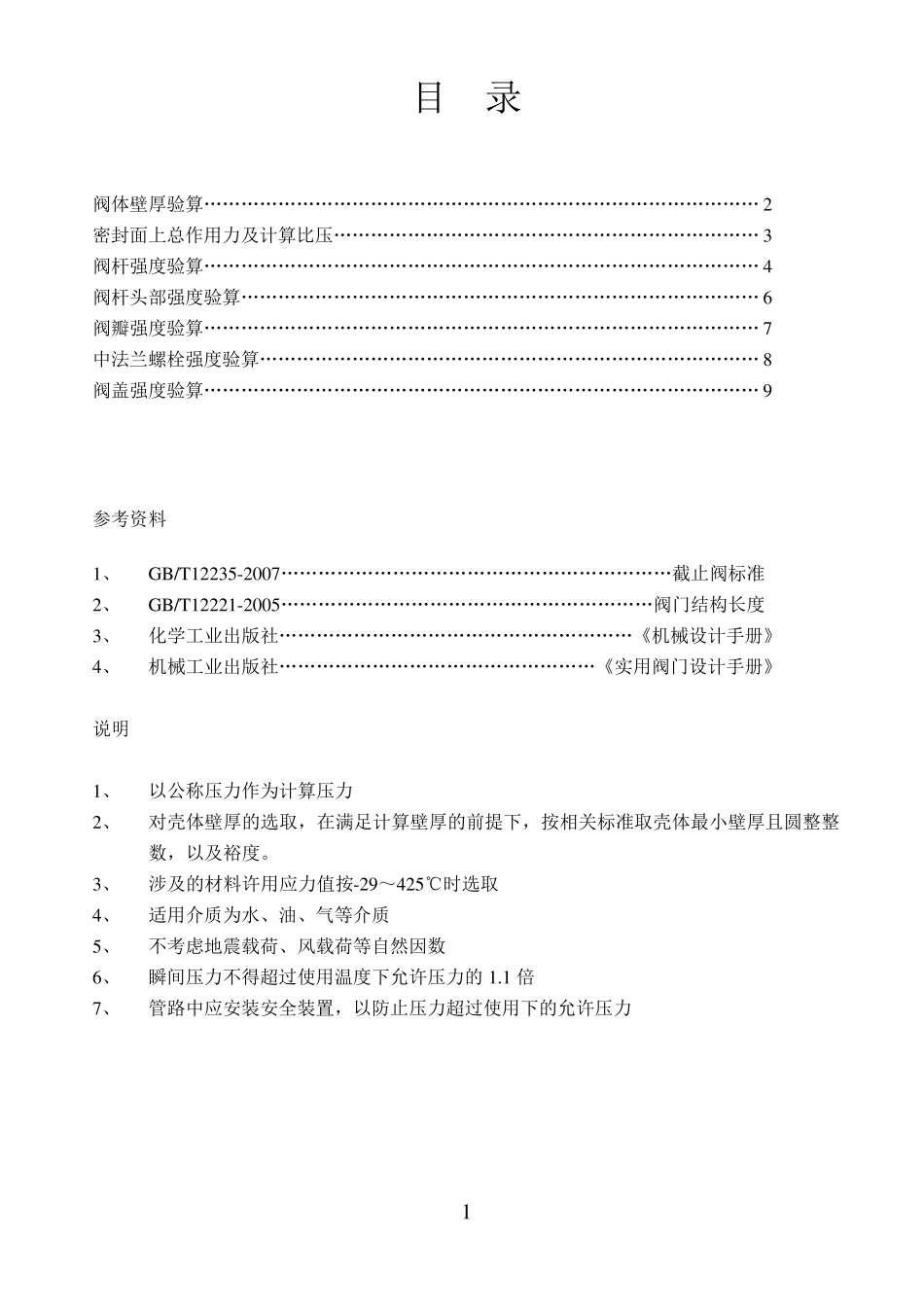

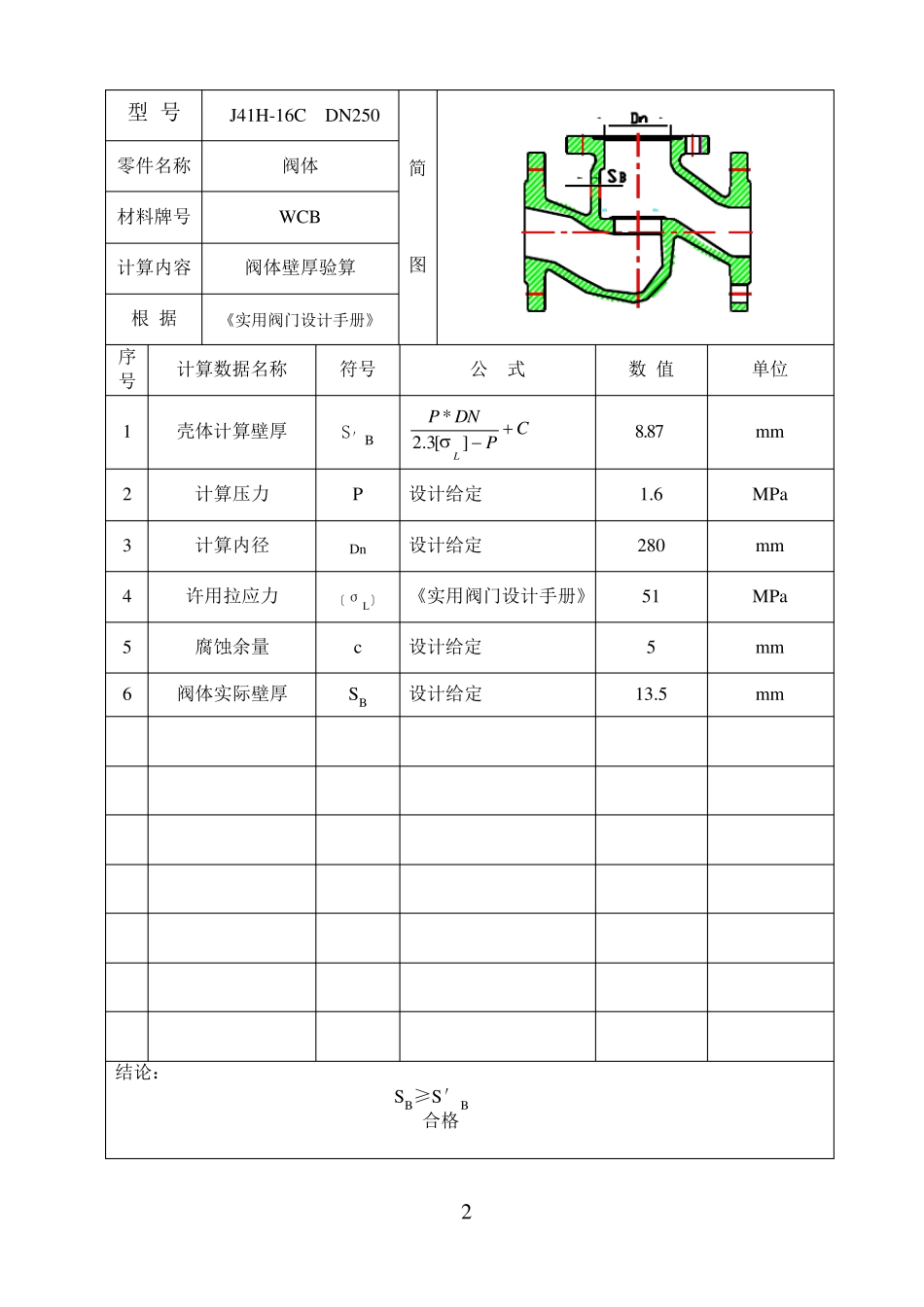

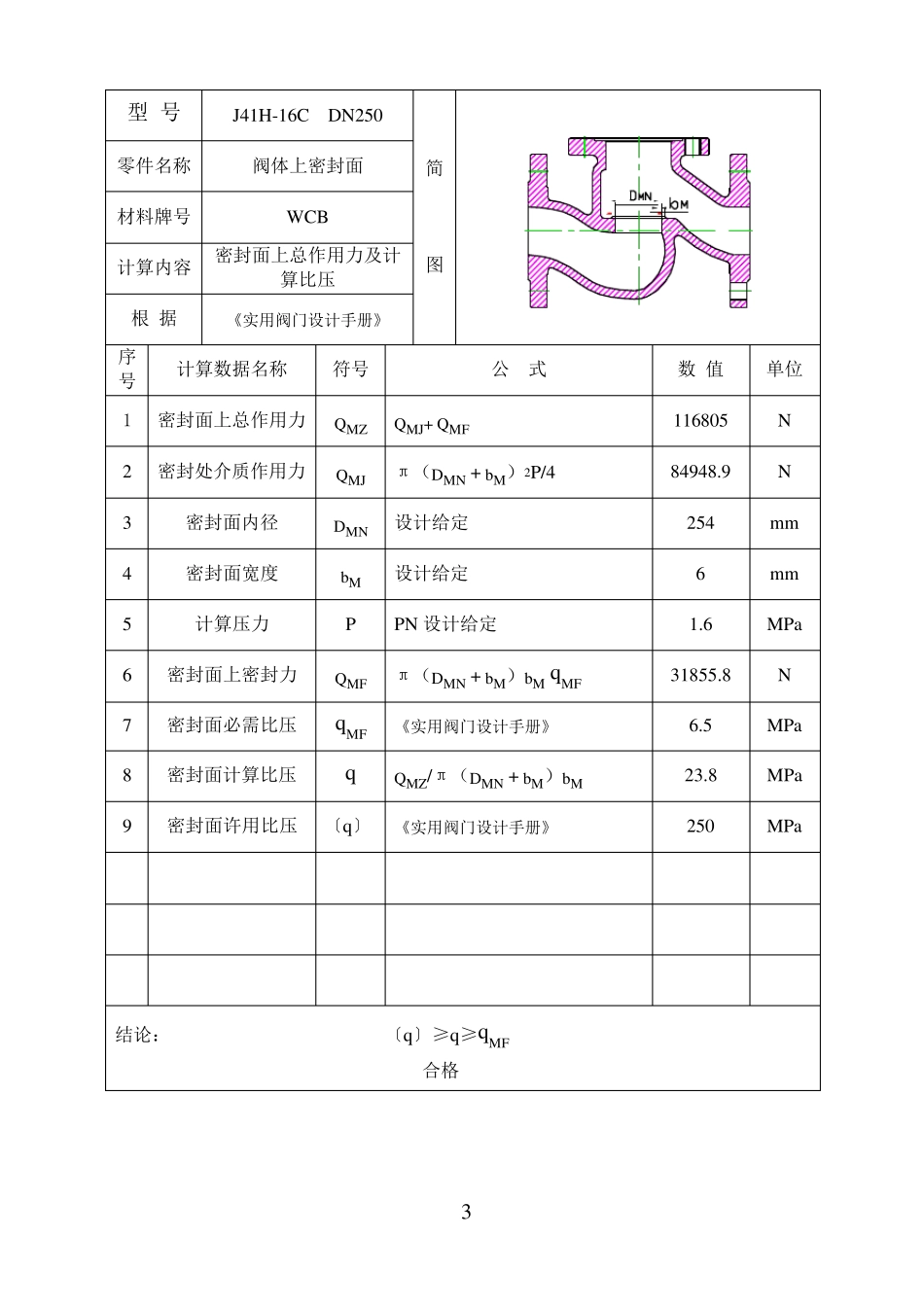

1 目 录 阀体壁厚验算……………………………………………………………………………… 2 密封面上总作用力及计算比压…………………………………………………………… 3 阀杆强度验算……………………………………………………………………………… 4 阀杆头部强度验算………………………………………………………………………… 6 阀瓣强度验算……………………………………………………………………………… 7 中法兰螺栓强度验算……………………………………………………………………… 8 阀盖强度验算……………………………………………………………………………… 9 参考资料 1、 GB/T12235-2007………………………………………………………截止阀标准 2、 GB/T12221-2005……………………………………………………阀门结构长度 3、 化学工业出版社…………………………………………………《机械设计手册》 4、 机械工业出版社……………………………………………《实用阀门设计手册》 说明 1、 以公称压力作为计算压力 2、 对壳体壁厚的选取，在满足计算壁厚的前提下，按相关标准取壳体最小壁厚且圆整整数，以及裕度。 3、 涉及的材料许用应力值按-29～425℃时选取 4、 适用介质为水、油、气等介质 5、 不考虑地震载荷、风载荷等自然因数 6、 瞬间压力不得超过使用温度下允许压力的 1.1 倍 7、 管路中应安装安全装置，以防止压力超过使用下的允许压力 2 型 号 J41H-16C DN250 简 图 零件名称 阀体 材料牌号 WCB 计算内容 阀体壁厚验算 根 据 《实用阀门设计手册》 序号 计算数据名称 符号 公 式 数 值 单位 1 壳体计算壁厚 S′B CPDNPL][3.2* 8.87 mm 2 计算压力 P 设计给定 1.6 MPa 3 计算内径 Dn 设计给定 280 mm 4 许用拉应力 〔σL〕 《实用阀门设计手册》 51 MPa 5 腐蚀余量 c 设计给定 5 mm 6 阀体实际壁厚 SB 设计给定 13.5 mm 结论： SB≥S′B 合格 3 型 号 J41H-16C DN250 简 图 零件名称 阀体上密封面 材料牌号 WCB 计算内容 密封面上总作用力及计算比压 根 据 《实用阀门设计手册》 序号 计算数据名称 符号 公 式 数 值 单位 1 密封面上总作用力 QMZ QMJ+ QMF 116805 N 2 密封处介质作用力 QMJ π（DMN + bM）2P/4 84948.9 N 3 密封面内径 DMN 设计给定 254 mm...
